шлюзовий затвор
Шлюзовий затвор, як правило, використовується для розвантаження бункерів, які перебувають під тиском відмінному від атмосферного, або в разі підвищеної плинності частинок пропонованого матеріалу. При цьому роторні живильники запобігають потраплянню атмосферного повітря в установку зі зниженим тиском або вихід газів з системи з підвищеним тиском, тим самим зберігаючи тиск в установці на постійному рівні.
Так само секторний затвор може бути використаний в якості дозатора. за рахунок функції рівномірної регульованою подачі сипучих матеріалів. Ще однією важливою можливістю роторного живильника є функція подрібнення.
Залежно від твердості сипучого продукту, обсягу подачі суміші розраховуються розміри шлюзових затворів, внутрішніх камер, впускних і випускних отворів.
Конструкція шлюзового затвора
- Трубчастий корпус з нержавіючої сталі або чавуну
- Лопатевої ротор з відсіками
- привід
- Дві бічні кришки
Переваги шлюзового затвора:
- Міцна і компактна конструкція
- універсальність
- Плавне подача матеріалу
- Легкість доступу до внутрішніх механічних частин
- Точна центровка і відсутність деформації вала ротора
- герметичність
- Підвищену зносостійкість за рахунок простоти і надійності конструкції
- Можуть працювати в широкому діапазоні температур
- Придатні для експлуатації як в закритих приміщеннях, так і на повітрі
- Можуть бути виготовлені у виконанні для вибухонебезпечних зон
Принцип дії шлюзового затвора:
Роторний механізм являє собою жорстко встановлений на валу барабан, розділений на кілька порожнин, що є «кишенями» для подається продукту. Обертання роторного механізму здійснюється від електромеханічного приводу (мотор-редуктора). Здійснюючи оборот навколо своєї осі, порожнини барабана захоплюють частинки обложеного в бункері продукту і транспортують їх вниз, здійснюючи вивантаження під дією сил гравітації. Виконуючи роль розвантажувального клапана, шлюзовий затвор має герметичністю, що забезпечує мінімальну витік повітря з витратного бункера.
Продуктивність секторних затворів може варіюватися в залежності від частоти обертання ротора і обсягу осередків.
Технічні характеристики шлюзового затвора:
- Пропускна здатність від 2,2 до 38 літрів / оборот
- Різні швидкості обертання
- Матеріал корпусу: чавун або нержавіюча сталь
- Зовнішнє покриття корпусу: нікель, тефлон, загартовані лопаті
- Приводи: прямий з редукторним двигуном, з співвісним редуктором з ланцюговою передачею і без приводу (відкритий вал)
- Покриті антикорозійними складами стінки, для запобігання подряпин
- Можуть бути забезпечені додатковими ребрами жорсткості

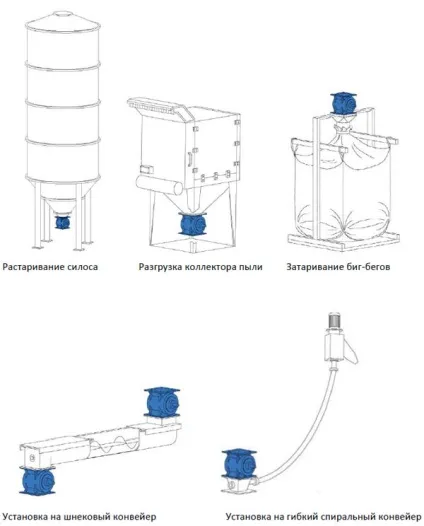

Приклади можливостей установки:
