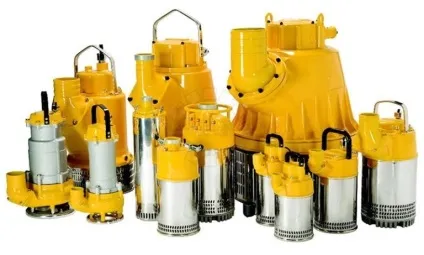

Шламові помпи занурені, електричні, відцентрові
У складі гідросуміші, що перекачується шламових насосом, таких абразивних включень може бути до 70%. що становить щільність 2500 кг / м 3.
1 Сфери застосування обладнання
Помпи подібного типу використовуються в промислових і побутових цілях. З їх допомогою виконується очищення водойм і поглиблення дна, відновлення пляжів і прибережних зон, викачка каналізації та стічних вод, перекачування абразивних рідин.
У металургійній галузі промисловості шламові агрегати перекачують окалини вторинного типу.
На підприємствах нафтогазового комплексу обладнання застосовується в якості бурових насосів, а в енергетичній промисловості використовується для перекачування золи і вугілля, а також в якості вуглесоси.

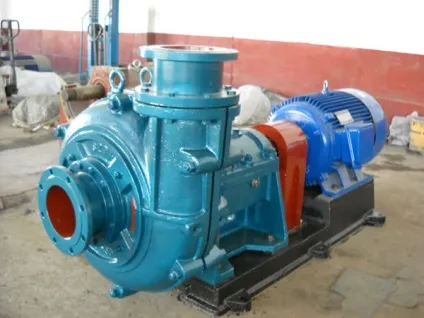

Насос горизонтальний шламовий одноступінчатий
На будівельних об'єктах шламовий погружной насос викачує воду з котлованів, незамінне таке обладнання і при зведенні мостів і гребель. За допомогою цієї техніки в гірничо-збагачувальної галузі видобувають пісок з кар'єрів, викачують рідину з вугільних приямків.
до меню ↑
1.1 Види шламових насосів
Залежно від конструктивних особливостей, шламові перекачують агрегати (тип Ш) бувають трьох видів:
- ГШН - горизонтальні одноступінчаті. Використовують для відпрацювання рідини з включенням домішок дрібних фракцій (максимум 20 мм) щільністю до 2500 кг / м 3. Як приклад - горизонтальний відцентровий насос 6ш8, призначений для перекачування рідини з щільністю 1300 кг / м 3 і розміром твердих часток не більше 20 мм .
- Шламовий ВШН - вертикальний агрегат. З його допомогою виконують відкачку розчину для промивання свердловин при їх бурінні, причому в гідросуміші твердих частинок має бути не більше 20% від усього обсягу, а щільність їх становить 1300 кг / м 3. Так, насос ВШН 150/30 перекачує різні абразивні рідини щільністю до 1250 кг / м 3. з максимальним розміром твердих частинок до 20 мм. Продуктивність агрегату - 150 м / год, а величина напору - 30 м.
- Типу С - суспензійні шламові насоси з горизонтальною конструкцією консольного типу.
Для відкачування полістиролу шламу використовують пінний шламовий насос.
Залежно від матеріалів, з яких виготовлено обладнання, відцентрові шламові насоси можуть бути:
Креслення насоса шламового 6Ш8
1.2 Конструкція шламових насосів
Оскільки ця техніка використовується в умовах підвищеної складності, технічні характеристики її повинні відповідати особливим вимогам і умовам. На вартість обладнання суттєво впливають два фактори - матеріал виготовлення агрегату і його технічні параметри.
У двигуна шламових насосів ротор по діаметру більше, ніж в помпах інших типів, а стінки статора тонше. В результаті цих особливостей збільшується обсяг тепла, що надходить на статор, що пускає в хід механізм охолодження мотора і підтримує режим робочої температури на стабільному рівні. Охолодження здійснюється декількома шляхами:
- Використання спеціального кожуха з охолоджувальною рідиною.
- Подача охолоджуючої рідини на кожух.
Вибір певного способу охолодження двигуна залежить від температури гідросуміші. Можливо також охолодження за рахунок контакту двігателяс робочим середовищем.
Нижній підшипник по відношенню до робочого колеса розташований на мінімальній відстані. В результаті цього Warmanшламовие насоси служать в важких і середніх умовах набагато довше. Також за рахунок такої конструкції знижена вібрація і шум під час роботи, а робочий вал прогинається рідше.

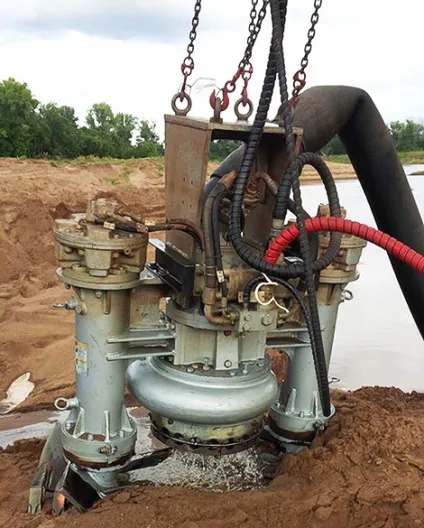

Насос шламовий погружной
Як ущільнювачі використовуються спеціальні ущільнювальні та стопорні кільця і пружини. Ці елементи повинні бути обов'язково отцентровани, інакше термін експлуатації обладнання знизиться.
Якщо шламовий агрегат перекачує рідина, в якій тверді частинки розташовані на дні, то як допоміжний елемент доцільно використовувати насос з агітатором .Ця допоміжна деталь підвищує ефективність і швидкість роботи обладнання. Для повторного змішування перекачується робочого середовища з твердими абразивами заглибні шламові насоси обладнають бічними змішувачами.
Для захисту механізму від перегріву в результаті порушення герметичності в конструкцію включені спеціальні датчики, встановлені над ущільнювачем. У деяких заглибних моделях такі пристрої монтуються в обмотці статора.
до меню ↑
2 Критерії вибору шламового агрегату
Наявність твердих частинок в рідині робить її викачування складною процедурою, тому і вибирати обладнання потрібно уважно.
Перш за все, слід пам'ятати, що глибинні насоси експлуатувати простіше, ніж поверхневі: встановити такий агрегат в затоплений колодязь або відстійник можна цілком самостійно. Для цього його не потрібно кріпити жорстко до рами, а можна опустити на дно на мотузці. Після відкачування рідини з одного резервуара, техніку витягають і переміщують в інший. Така мобільність дозволяє використовувати один грязьовий агрегат замість декількох. Крім того, шламовий погружной насос працює безшумно.
Різновиди шламових заглибних насосів
Ціна на обладнання не повинна бути визначальною при виборі, в першу чергу необхідно відповідність технічних характеристик помпирабочей середовищі, з якої вона буде взаємодіяти. Опис цих характеристик є в інструкції користувача.
При виборі грязьового насоса звертають увагу на матеріал, з якого він виготовлений: корпус повинен бути зроблений з чавуну, робоче колесо і камера з авіаційної сталі. У потужних агрегатах шланг роблять з нітрилу, а кріпильні елементи з нержавіючої сталі.
Для перемішування осіли на дні твердих частинок в конструкції передбачена спеціальна мішалка. Ця деталь дозволяє підвищити ефективність роботи насоса.
Хороший відцентровий шламовий насос має широкий діаметр всмоктуючого патрубка, а розмір осередків сітки дозволяє пропускати домішки розміром не менше 3,5 см. Чим вище потужність агрегату, тим розмір осередків більше.
Якщо насос підібраний з урахуванням параметрів робочого середовища і технічних характеристик, то термін його служби і ефективність збільшуються.
