На більшості сучасних моторів генератор має шків з обгінної муфтою, яку ще називають муфтою вільного ходу. Її функція випливає з назви: в одну сторону вал крутиться вільно, в іншу - не крутиться зовсім. Це дозволяє знизити навантаження при різких змінах оборотів двигуна, як на самому генераторі, так і на ремені і на його натяжителя.

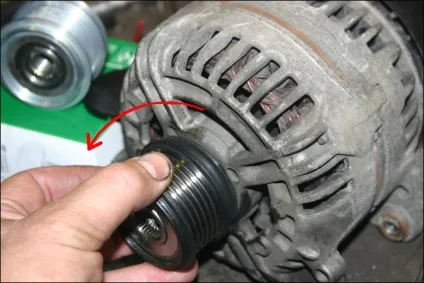

Визначити справність муфти можна, крутанув за шків і різко зупинивши його

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

Через корпус генератора видно крильчатка.

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

Так ось при справній муфті після зупинки шківа можна спостерігати, як крильчатка деякий час продовжує обертання.

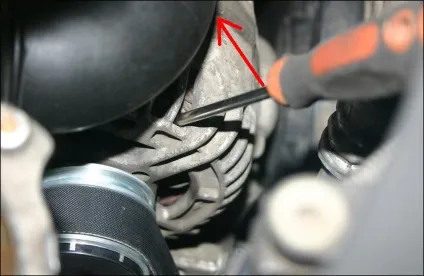

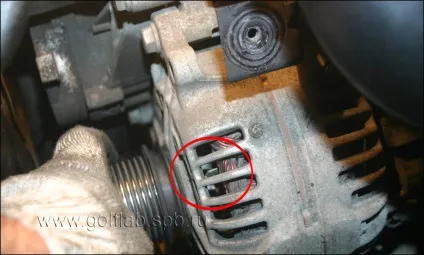

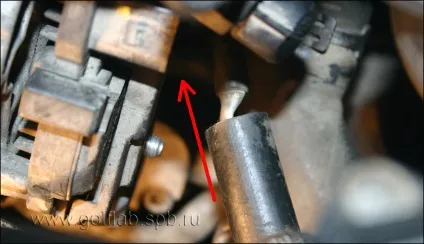

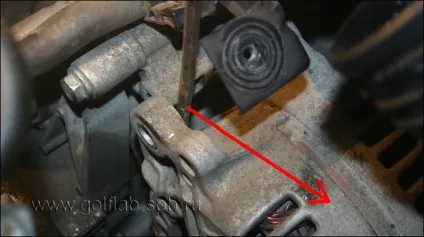

На машині без зняття ременя цю перевірку не зробити, можна обійтися іншим способом: вставити викрутку в щілину на корпусі генератора, і використовуючи її як важіль, спробувати провернути крильчатку.

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

Якщо є показання для заміни шківа, є два способи: зняти паливний фільтр, ремінь генератора, і спробувати за допомогою спеціального ключа зробити заміну на місці. (Цей спосіб докладно описаний на форумі власників Туранов)

Але не завжди це вдається, тому розглянемо і другий спосіб, на прикладі мого Touran з мотором 1,9.

До того ж саме він описаний в Ельзи - зі зняттям генератора.

Насамперед належить знімати клему з акумулятора. Але при належної обережності можна обійтися і без цього.

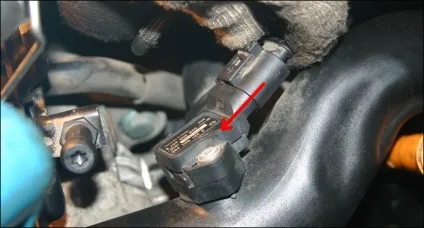

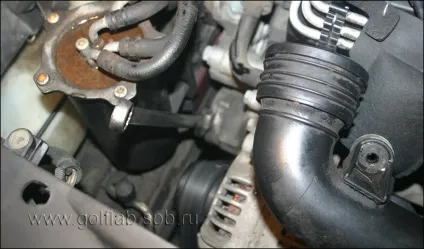

Найбільше заважає воздуховод. Відкручуємо два верхніх болта кріплення, знімаємо роз'єм

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

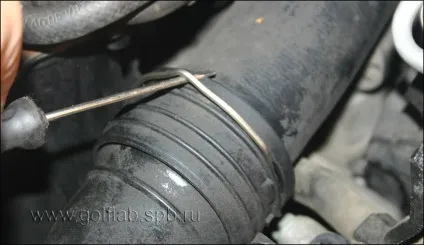

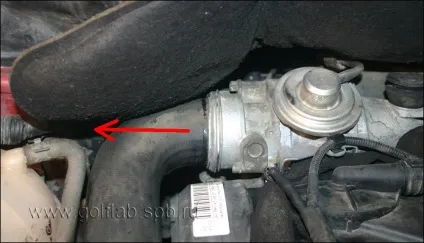

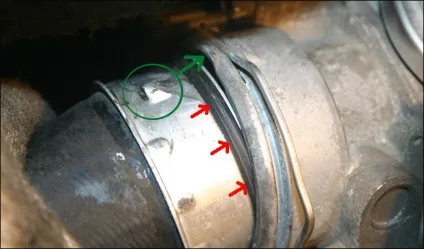

Піддягаємо фіксатор на зчленуванні повітропроводів

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

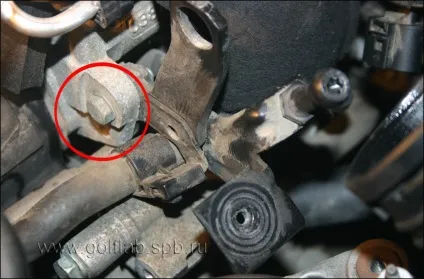

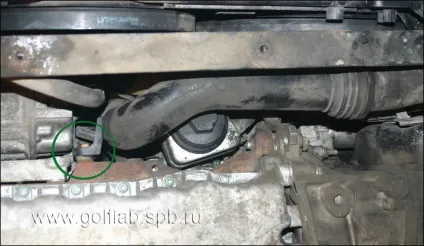

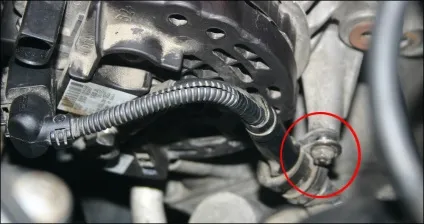

Тепер потрібно зайти знизу. Спочатку відкручується болт кріплення

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

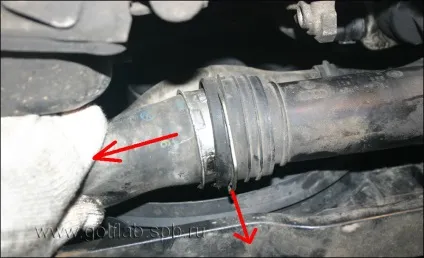

Потім знімається фіксатор і гумовий патрубок виймається з пластикового

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

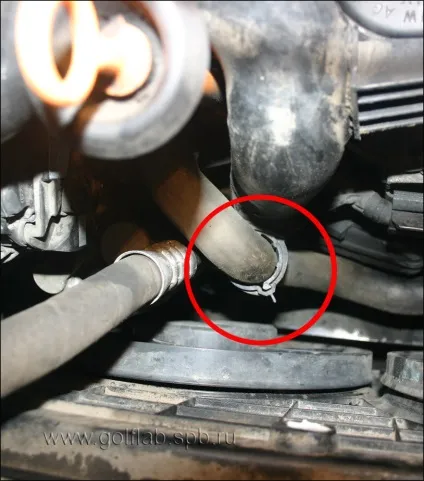

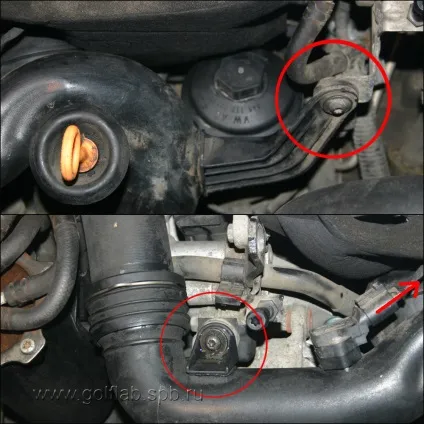

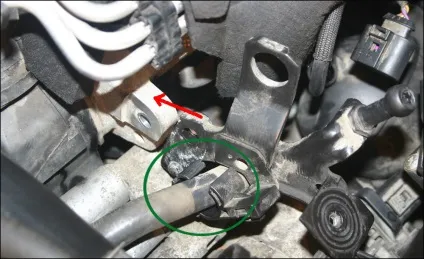

Заглянувши зверху, можна побачити кріплення шланга системи охолодження до воздуховоду. Отщёлківаем його, виводимо шланг з хомута

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

Отщелкивали фіксатор воздуховода від дросельної заслінки

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

Виймає його цілком.

Висмикувати корпус щупа

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

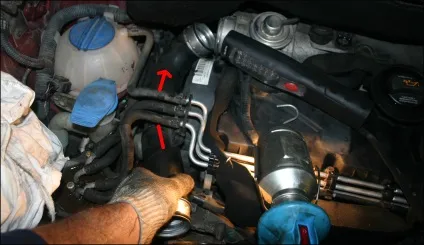

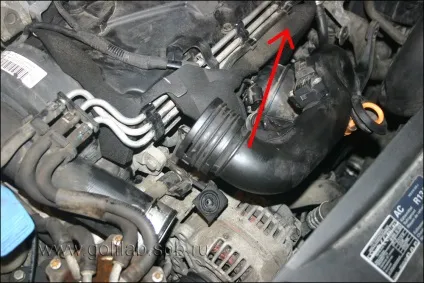

Ось тепер пластиковий воздуховод можна підняти і відсунути в сторону, виймати цілком не обов'язково (можна навіть не роз'єднувати нижнє зчленування, але я особисто поєднував цю процедуру з чищенням)

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

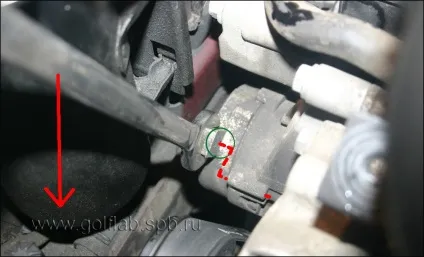

Для зняття ременя необхідно послабити натягувач. На спеціальний виступ надаватися ключ на 16

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

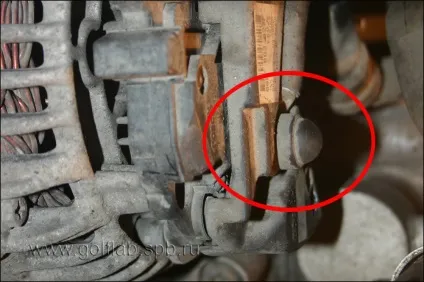

У складеному стані натяжітель утримується спеціальним штифтом.

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

Що б вставити його на машині заважає паливний фільтр. Можна його зняти, але якщо планується і заміна натяжителя (або ролика) можна просто надавати на ключ, і зняти ослаблений ремінь.

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

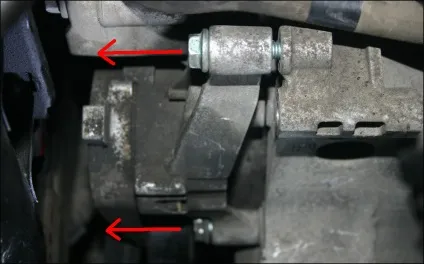

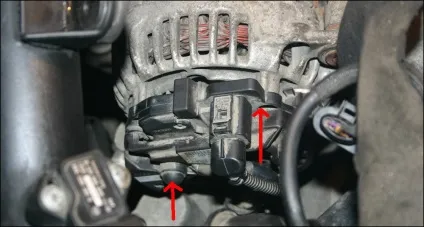

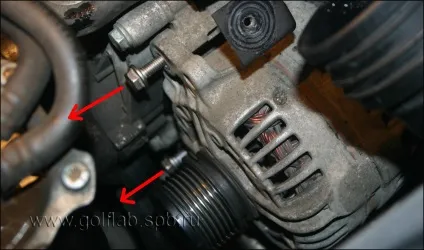

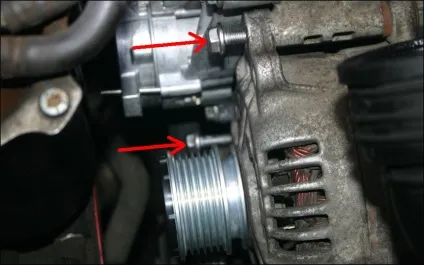

Відкручуємо два болти кріплення генератора

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

Відкручуємо невеликий кронштейн з петлею, для збільшення простору

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

Тепер генератор можна вийняти з кронштейна

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

Повертаємо генератор, що б з'явився доступ до маленької гайки, що фіксує дроти

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

Відкрутивши її, можна зняти роз'єм,

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

і провід живлення, який ховається за пластиковим ковпаком

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

Якщо з акумулятора клеми не знімалися, варто убезпечити проводку від замикання. Замотавши оголену частину ізолентою, або надівши на неї гумову / пластикову трубку відповідного діаметру

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

Тепер генератор можна витягти з автомобіля

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

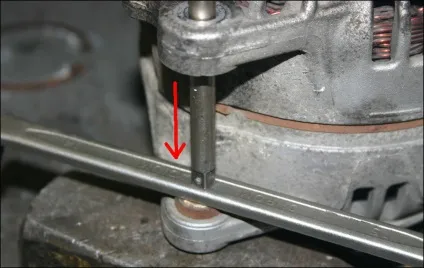

У лежачого на столі генератора шків відкрутити і закриття простіше

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

Так як можна використовувати ключі великих розмірів 🙂

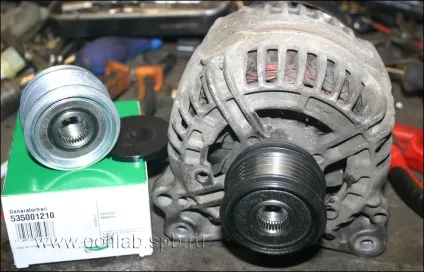

Затягування нового шківа регламентована наступним чином:

- Спочатку прикрутити шків поліклинового ременя з муфтою вільного ходу до валу генератора від руки до упору.

Для установки шківа підготувати динамометрический ключ - в такий спосіб:

- Розблокувати фіксатор торцевого ключа -1- і витягти ключ з рукоятки -2-.

- Повернути рукоятку -2- на 180 ° і знову встановити в неї ключ.

- На ключі встановити напрямок обертання проти годинникової стрілки.

- Вставити торцевої ключ (багатогранник) М10 -1- в вал генератора.

- Утримувати торцевої ключ -VAS 3400- накидним ключем 17 мм.

- Обертаючи приводний вал генератора проти годинникової стрілки, затягнути кріплення шківа з муфтою вільного ходу динамометричним ключем

- Затягнути різьбове з'єднання M10 поліклинового шківа з муфтою вільного ходу на генераторі моментом 80 Нм

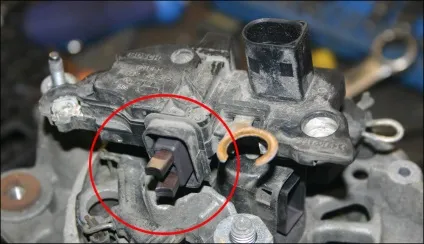

Попутно проводимо ревізію щіткового вузла

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

І стан ролика натяжителя. Для чого відкручуємо два болти кріплення механізму натяжителя

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

І крутимо рукою ролик. Він повинен обертатися без сторонніх звуків, без підклинювання і люфтів.

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

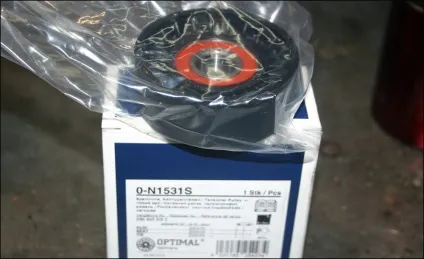

Якщо є показання до заміни, можна придбати окремо ролик сторонніх виробників, так як в оригіналі він йде тільки з механізмом

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

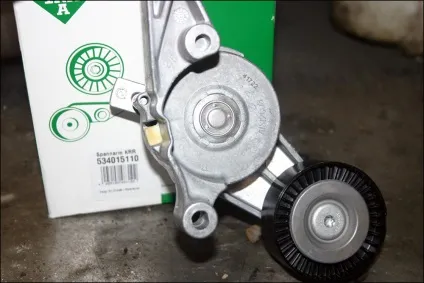

Якщо ж мотор експлуатувався тривалий час з несправною муфтою вільного ходу, або видно сильні ривки приводного ременя -

бажано поміняти весь механізм, благо вибір замінників великий, і коштують не дорого

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

Прикручуємо механізм натягу (25Нм)

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

Перед установкою генератора бажано зрушити різьбові втулки

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw
]

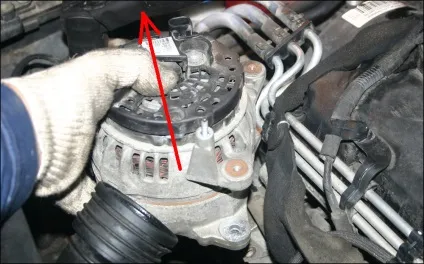

Опускаємо генератор шкивом вниз, надягаємо провід живлення (15 Нм) і гайку кріплення проводів (3,2Нм). надягаємо роз'єм

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

Встановлюємо генератор на місце, вставляємо болти кріплення (25 Нм)

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

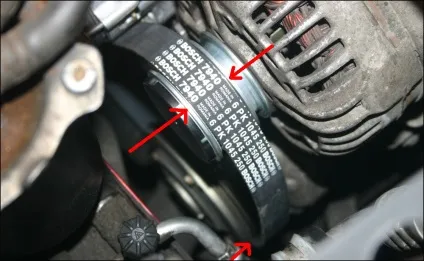

Надягаємо ремінь генератора, контролюючи попадання на «струмочки» всіх шківів

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

Якщо ремінь не змінювався, на старому рекомендується робити мітку, яка вказує напрямок обертання (якщо ремінь знімався з усіх шокував)

Надягаємо ключ 16 на виступ механізму натягу, злегка тягнемо в сторону радіатора, виймаємо фіксатор, і плавно відпускаємо ключ

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

Вставляємо на місце маленький кронштейн з петлею

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

Зверніть увагу, що він має виступ, а в голівці - відповідне поглиблення

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

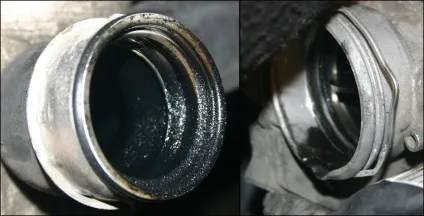

Тепер збираємо повітроводи. Але спочатку потрібно перевірити їх стан, при наявності масла або відкладень - прочистити

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

При складанні важливо приділяти увагу тому, що б ущільнювальні кільця не заминалися, а виступи на фланцях збігалися з відповідними частинами

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

Рекомендується змастити привалочную площину і поверхня кільця маслом

Переконатися, що вставна частина занурена повністю в відповідну

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

Вставляємо всі шланги, куди їм належить

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

Закручуємо нижній болт кріплення

Наживляємо і затягуємо верхні болти

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

Вставляємо корпус масляного щупа

Шків з обгінної муфтою, заміна, обслуговування та ремонт автомобілів vw

Переконуємося, що не залишилося зайвого кріплення і деталей, і мотор можна запускати
