Область застосування тролейного шинопровода поширюється на електроприймачі вимагають електроживлення при русі по заданих траєкторіях, такі як, електричні талі, електроінструмент і верстати.

Тролейний токоподвод практично не замінимо в наземному і підземному транспорті на базі монорейок, а так само застосовується в системі електроживлення підвісних доріг.

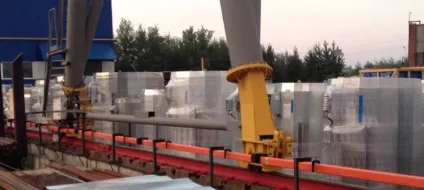

Тролейний шинопровод є найбільш популярним видом систем підведення живлення мостових і козлових кранів.

З огляду на свої конструктивні особливості та можливості побудови складних ліній, з вертикальними і горизонтальними вигинами, ізольованими секціями та поворотними стовбурами, тролейний шинопровод практично не обмежений довжиною, що дозволяє використовувати його в Автозаводському лініях, портових терміналах і розважально-ігрових парках.

За визначенням тролейних шинопроводом прийнято вважати пристрій, який складається з мідних контактних шин розрахованих на номінальний струм 35-400А і напругою до 1000В, розміщених відкрито або в захисному корпусі з полівінілхлориду, і рухомий візки-токос'емника, яка переміщається разом з рухомим пристроєм електроприймача.

На відміну від неізольованих кранових тролеїв, що прокладаються відкрито на ізоляторах, тролейні шинопроводи безпечні в обслуговуванні. Чи не металлоемкие, і значно більш компактно, з невеликим міжфазним відстанню 20-50мм.

Основні переваги тролейних систем.

· Економічна доцільність монтажу та експлуатації, ремонтопридатність.

· Необмежені довжини шляху тролейного шинопровода забезпечують проектування складних ліній.

· Збільшений термін служби. Знос колектора щіток зведений до мінімуму завдяки безперервній лінії, що забезпечує зростання періоду експлуатації щіток, а перепади напруги зводяться до нуля, що сприятливо позначається як на стані самого шинопровода, так і на стані всього електрообладнання.

· Безпека, як персоналу, зважаючи захисту від ураження струмом, так і пожежна безпека забезпечена винятком іскріння і загорання.

· Підвищена ступінь захисту. Захист від навколишнього середовища (дощ, вітер, сніг і т. П.), Де ущільнювальні стрічки знижують вплив пилу, корозії, температури і вологості.

· Можливість розширення системи, установка додаткових опцій, таких наприклад як системи обігріву для захисту від обмерзання і т.д.

Основні характеристики тролейних токоподводов:

· Номінальна робоча напруга: до 1000 В

· Частота мережі: від 50 до 200 Гц

· Температурний режим: - 40 до +60 ℃

· Швидкість переміщення: до 600 м / хв

· Ступінь захисту: IP 20..65

Огляд основних систем тролейних токоподводов.

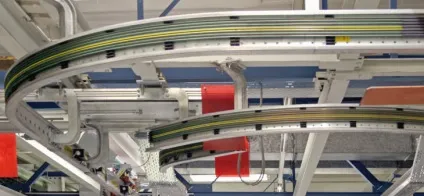

Закритий тролейний шинопровод

Конструктивно основними елементами закритого тролейного шинопровода є: секція пряма, клиць проміжна, компенсатор, траверса, струмознімач, з'єднувач, секція радіусна, затиск вступної і заглушка.

Тролейних система роздільного ізольованого струмопроводу

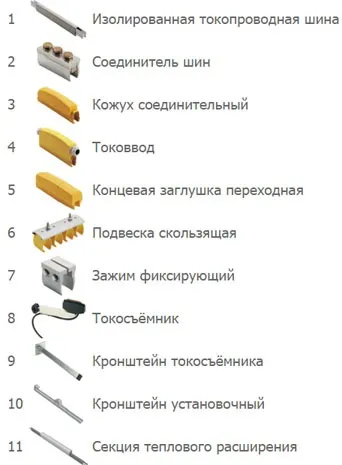

Наступна тролейних система роздільного ізольованого струмопроводу (шинопровода) поставляється для великих навантажень, зі швидкість струмоприймача до 600 м / хв і складається з:

Підвісна система кабельного струмопроводу

Підвісна система кабельного струмопроводу (гірлянда) - це один із способів підключення до електромережі пересуваються в процесі роботи кранів, їх елементів (наприклад вантажний візок) і окремих підйомних механізмів. Кабельна «гірлянда» для кранів складається з трьох основних елементів:

Напрямна - задає напрямок руху візка.

Система важкого кабельного струмопроводу

Система важкого кабельного струмопроводу використовується в жорстких умовах експлуатації при значних навантаженнях - це виходить за межі технічних можливостей стандартної конструкції, тому основу системи становить кабельна візок, яку мають у своєму розпорядженні на швелер, двутавровую балку або рейок (вона складається з кілька живлять і керуючих кабелів значного перетину і маси). Складається система так само в основному з:

Ринок тролейного шинопровода різноманітний і для оцінки властивостей кожного бренду необхідно ретельно вивчати каталоги кожного виробника. З метою порівняльної оцінки наводимо таблицю основних учасників ринку тролейних токоподводов.

Порівняльна таблиця характеристик виробників тролейних токоподводов:
