Щогла та каретка вилочного навантажувача
При підборі вилочного навантажувача крім всіх основних параметрів типу вантажопідйомності, швидкості переміщення і т.д. слід звернути увагу на робочі органи. Робочими органами є щогла навантажувача і каретка навантажувача.
Характеристики вантажопідйомної щогли
Характеристиками щогли є її конструкція, висота підйому, кут нахилу, наявність або відсутність вільного ходу каретки.
Конструкційно щогла вилочного навантажувача складається з зовнішньої і однієї внутрішньої секцій - така щогла називається двосекційною, або зовнішньої і двох внутрішніх секцій - якщо трехсекционная щогла. Також в конструкцію входить гідроциліндр, що дозволяє висувати внутрішні секції вгору, тим самим збільшуючи висоту підйому.
Двосекційна щогла навантажувача є стандартною для всіх навантажувачів. Зазвичай вона має широку конструкцію, що забезпечує хорошу оглядовість оператору.
Також є двосекційні щогли з так званим «вільним» ходом каретки. Каретка такої щогли має порівняно невеликі габарити, що дозволяє застосовувати навантажувач в обмеженому по висоті просторі, наприклад контейнери, фури і т.д.
Останньою застосовуваної щоглою на навантажувачах є трехсекционная щогла. Такі щогли мають збільшену висоту підйому. Вони також оснащені вільним ходом каретки.
Висота підйому щогли залежить від її конструкції, також від технічних особливостей навантажувача. Так, у автонавантажувачів висота стандартної двосекційною щогли в розкладеному стані може досягати від 2 до 5 м - для навантажувачів вантажопідйомністю до 5000 кг, і 2-6 м - для навантажувачів вантажопідйомністю до 24000 кг.
Щогла вилочного навантажувача на електротязі по висоті трохи менше. Агрегат з вантажопідйомністю до 1000 кг може бути оснащений щоглою з висотою підйому до 4 м. А якщо вантажопідйомність електронавантажувача становить 1-3,5 т, то висота може досягати 5 м.
Двосекційна щогла вилочного навантажувача, оснащена вільним ходом каретки, має висоту підйому дещо меншу, ніж стандартна щогла. В середньому висота підйому такої щогли на 1 метр менше, ніж стандартної.
Найбільшу висоту підйому має трисекційні щогла навантажувача. Залежно від вантажопідйомності висота її може досягати 8,5 м.
Що примітно, у більшості даних складських агрегатів щогла навантажувача є органом взаємозамінним, що дозволяє використовувати один і той же навантажувач з різними щоглами.
Кут нахилу щогли полегшує захоплення піддону вилами, а також надійне утримання піддону на вилах за рахунок можливості відхилення щогли від вертикальної осі як в сторону від навантажувача, так і на навантажувач. В середньому кут нахилу щогли від навантажувача становить 5-6 град. Кут нахилу на навантажувач дещо більше - 10-12 град. Також щогла може мати збільшений кут нахилу щогли, який може досягати 22 град. в обидві сторони нахилу.

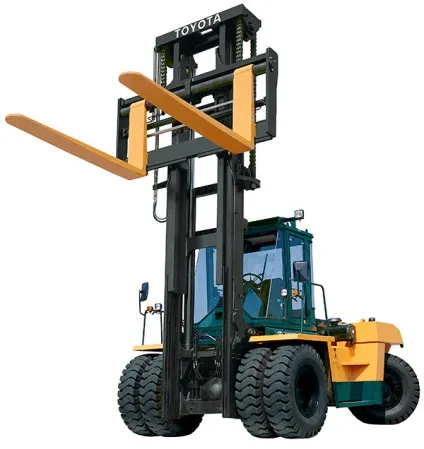

Ще однією характеристикою щогли є наявність вільного ходу каретки. Вільний хід каретки дає можливість переміщати каретку по всій довжині секції щогли без підняття інших секцій. Наявність вільного ходу каретки дозволяє проводити операції з вантажем в умовах обмеженого по висоті простору.

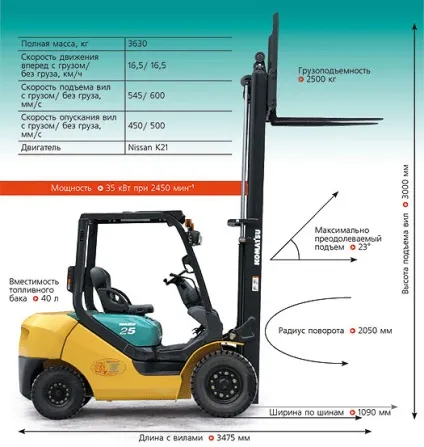

Каретка навантажувача теж має характеристики, але їх значно менше, ніж у щогли. Зводяться вони до довжини вил і типу самої каретки.
Основною характеристикою каретки є довжина вил. На цю характеристику безпосередньо впливає вантажопідйомність. Довжина вил може досягати 2,4 м. Додатково можна використовувати подовжувачі.
У деяких навантажувачів відстань між вилами є величиною неизменимо. Така каретка для вилочного навантажувача призначена для роботи з одним видом піддонів.
Можливе застосування на навантажувачах каретки поперечного переміщення. Вила такої каретки мають поперечне переміщення, що дозволяє використовувати навантажувач з різними видами піддонів.
Крім цього існую спеціалізовані каретки, призначені для операцій з певними видами вантажів.
Для роботи з сипучими вантажами можлива установка каретки з поворотним вилковим захватом. Така каретка навантажувача має можливість повороту вил на 360 град. Можна використовувати цю каретку і в штатному режимі - з горизонтальним розташуванням вил.
Можлива і установка каретки з позиціонується вилковим захватом. Віла такої каретки можуть використовуватися як для роботи з піддонами, так і виконувати роль бічного затиску.
Також є каретки з різного роду захопленнями, призначеними для роботи з бочками, тюками або рулонами. Як і щогла, каретки навантажувача є взаємозамінними.
