Щоб зарядити телефон від однієї батарейки

Цю конструкцію може повторити будь-який початківець радіоаматор. Отже подивимося на схему пристрою.

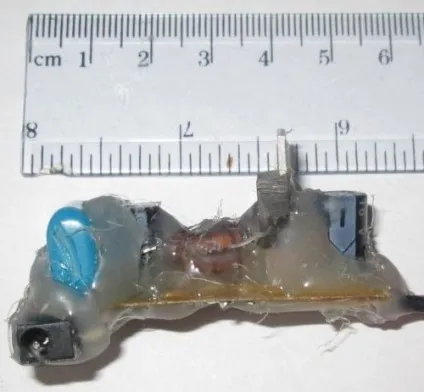

Так що простота запорука успіху і надійності. Цей пристрій можна зібрати з деталей які у всіх є Зібране пристрій виглядає ось так.

На фото видно всі деталі, також в середині видно сам трансформатор намотаний на фериті. Первинна обмотка містить 10 витків дроту 0.5 міліметра, вторинна обмотка містить 50 витків дроту діаметром 0.2 міліметра, Мотається трансформатор на феритових кільцях (діаметр не має значення). УВАГА мотати в однаковому напрямку, і кільце не ламати щоб полегшити собі намотування. Транзистор також можна використовувати практично будь-який PNP структури, але можна і н-п-н структури тільки доведеться змінити полярність харчування і конденсаторів. На фотке перетворювача в лівій стороні знизу видно роз'єм для проведення перехідника.

список радіоелементів

Транзистор КТ837 позначається на схемі по іншому, стрілка всередину.

А чому на схемі діод після конденсаторів, а не до? І потрібно застосовувати діод FR107. так як він імпульсний, а не 1N4007. який розрахований на випрямлення до 1000Гц

1.5 * 0.2 = 0.3Вт
6 * 0,147 = 0,882Вт
Тобто ККД у вас вище 100%. Це ж вічний двигун!

Для таких речей треба використовувати MAX1674.
Робоча напруга - 0,7. 5,5 В
ККД (при Iнагр. = 120мА) - 94%

Стабілітрона немає, потім сходжу в магазин куплю, відпишуся про результати

На вході ємність таки потрібна, якщо її не ставити, ККД впаде ще більше. Ця ємність потрібна для замикання змінної складової струму в обхід батарейки.

Схема намальована не вірно, немає точок в місцях з'єднання провідників.
А схемою цієї вже років 10-15. Тоді ще не було мікросхем типу MC34063 і подібних. А зараз така схема і даром не потрібна.
