Що знаходиться на материнській платі

Батарейка і CMOS-пам'ять

Програма BIOS може настроюватися. Ви можете визначити черговість дисків, на яких буде проведений пошук завантажувального області, включити або відключити деякі інтегровані пристрої, збільшити або зменшити швидкість роботи системної шини і зробити безліч інших параметрів. Всі ці настройки зберігаються в пам'яті CMOS.

Зазвичай вона знаходиться в південному мосту, але іноді її поміщають в окрему мікросхему.

Щоб настройки BIOS не скидати при виключенні комп'ютера, на материнській платі розташована батарейка або акумулятор. Зазвичай в якості автономного живлення CMOS застосовується літієва батарея, що представляє собою блискучий диск діаметром близько 2 см (рис. 4.6).

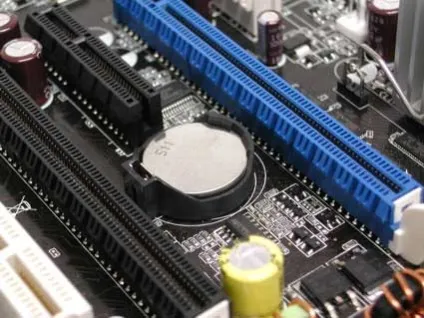

Мал. 4.6. Літієва батарея.

Пам'ять CMOS споживає дуже малу потужність, тому ємності елемента живлення вистачає для підтримання параметрів протягом декількох років. Згадайте випадки, коли ви включали комп'ютер після тривалої перерви. Годинники в операційній системі як і раніше показували правильний час. Таким чином, навіть коли комп'ютер вимкнений з розетки, системний годинник продовжує відлічувати час, а настройки BIOS, зроблені вами, зберігаються.

Слоти оперативної пам'яті

Слотами називають роз'єми материнської плати (або інших пристроїв), в які вставляються різні електронні модулі та плати. Слот має лінійку контактів, а вставляється в нього модуль - таку ж лінійку контактних майданчиків.

Оперативна пам'ять не є компонентом материнської плати. Вона являє собою окремі модулі. Для них на материнській платі призначені кілька слотів (рис. 4.7). Зазвичай їх кількість варіюється від двох до чотирьох.

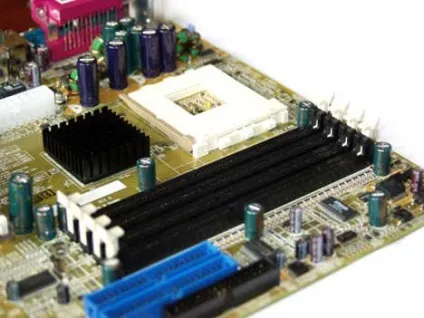

Мал. 4.7. Слоти для установки модулів оперативної пам'яті.

Слоти для установки оперативної пам'яті зазвичай розташовані у верхній частині материнської плати недалеко від процесора.

Слоти оперативної пам'яті є симетричні роз'єми. Вони мають ключі у вигляді виступу, щоб уникнути установки модуля пам'яті іншого типу. На модулі пам'яті відповідного типу в цьому ж місці розміщений виріз. І виступ, і виріз зміщені від центру, тому є тільки один варіант установки пам'яті на плату.

По краях слоти оперативної пам'яті розташовані пластмасові замки, які автоматично замикаються при правильній установці. Засувки запобігають випадання модуля при вібрації або переміщенні системного блоку.

Практично всі роз'єми і слоти материнської плати мають ключі. Ці ключі не тільки вказують, як правильно підключити роз'єм або встановити модуль, але і не дозволяють зробити це неправильно.

слоти розширення

Основну площу материнської плати займають слоти для підключення різних карт розширення (графічних адаптерів, звукових і мережевих плат, модемів, контролерів і т.д.) (рис. 4.8).

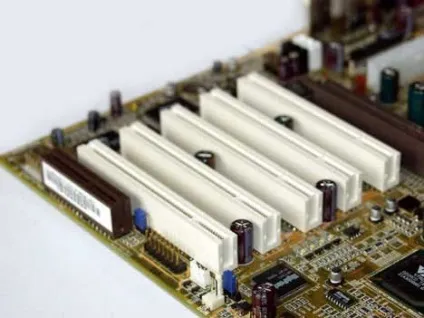

Мал. 4.8. Слоти для установки карт розширення.

Отже, які бувають слоти розширення і для яких пристроїв вони призначені.

PCI Express x1. Ці короткі слоти призначені для підключення різних карт розширення. В даний час на ринку комп'ютерної техніки такі карти зустрічаються рідко.

PCI є, мабуть, найбільш затребуваним слотом. Більшість карт розширення випущено для установки в нього. До таких картах відносяться модеми, звукові і мережеві карти, контролери, телевізійні тюнери (в тому числі і приймачі супутникових сигналів) і т.п. Кількість слотів PCI на різних материнських платах може варіюватися від двох до шести.
