Що таке зворотна зарубка

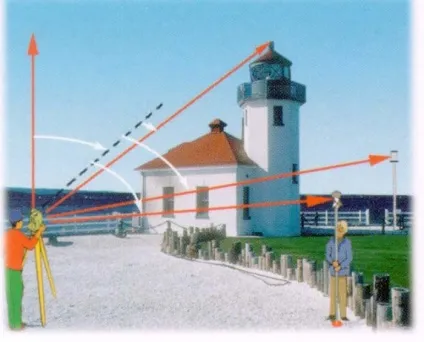

Зворотній зарубка - це простий спосіб визначення місцезнаходження з високим ступенем точності, з відомими координатами закріплених точок. Іншими словами це коли у вас є дві і більше точки на місцевості з відомими координатами в якійсь умовній системі координат. І ви роблячи вимірювання тахеометром на ці точки, отримуєте координати стояння приладу. Тобто прилад визначає своє місце розташування (станцію) в просторі в координатах цієї умовної системи координат. Зворотній зарубка з 3х і більше точок забезпечить більш точне визначення місцезнаходження.

Будь-тахеометр може виконати це завдання за кілька секунд. Так само зворотний зарубку можна зробити і вручну на місцевості використовуючи просту карту.

Для цього потрібно бачити два примітних об'єкта, які можна ототожнити на карті. Потім орієнтуйте карту і компас так, щоб прив'язати їх до орієнтирів на місцевості. Покладіть карту на плоску поверхню, потім визначте з вашого становища азимут одного з віддалених примітних об'єктів. Однак вам потрібен відлік цього об'єкта щодо вашого положення. Для цього потрібно перетворити ваш відлік в зворотний відлік. При користуванні компасом відлік береться з його циферблата від 0 до 360 *. Зворотний відлік береться з протилежного боку циферблата. Якщо відлік менше 180 °, потрібно додати 180 °, якщо ж відлік більше 180 °, то потрібно відняти 180 °. Наприклад, якщо відлік 45 °, то при додаванні 180 ° зворотний відлік буде 225 °. Це дає положення протилежного об'єкта. Потім знайдіть об'єкт з азимутом, скажімо, 310 °. Оскільки це більше 180 °, відніміть 180 °, і отримаєте зворотний відлік 130 °.

Нанесіть ці дані на карту. Проведіть лінії через прямий і відповідний зворотний відлік. Обидві лінії перетнуться в точці вашого місцезнаходження. Для більшої точністю виконайте цю процедуру з трьома об'єктами.
