Що таке СКС?

Вимоги до СКС

стандарти СКС

Стандартизація СКС охоплює всі етапи її будівництва і подальше використання. Стандарти визначають структуру СКС, робочі параметри пасивного та активного обладнання, правила проектування, правила складання проектної документації та багато іншого.

ВУкаіни, як правило, використовується стандарт ISO / IEC 11801 тому Україна є членом Міжнародної організації стандартизації ISO.

підсистеми СКС

В відповідність зі стандартом ISO / IEC 11801 структурована кабельна система підрозділяється на три частини:
  • Горизонтальна підсистема.
  • Магістральна підсистема будівлі.
  • Магістральна підсистема комплексу будівель.
Магістральну підсистему будівель ще іноді називають вертикальною підсистемою СКС, тому що вона в основному з'єднує поверхи будівлі і має вертикальний напрямок.

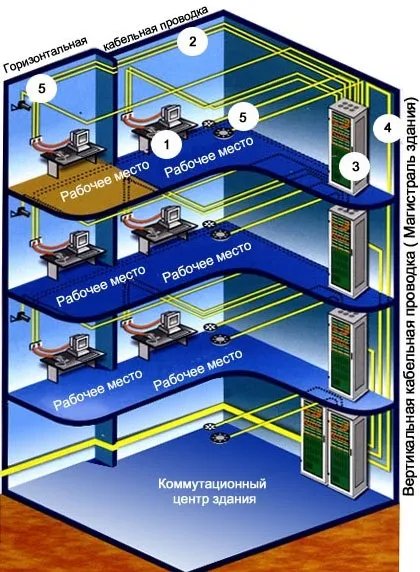

Що таке скс

1 - Робоче місце.
2 - Горизонтальна підсистема СКС.
3 - Комутаційний вузол поверху.
4 - Вертикальна підсистема СКС.
5 - Службові технічні засоби.

Горизонтальна підсистема СКС

Робоче місце або робоча зона включає всі кінцеві пристрої користувача. Робоче місце комплектується зазвичай двома інформаційними розетками в які за допомогою патч-корду підключається закінчений обладнання. Пасивне зазвичай бувають довжиною 1,5-5 м і мають стандартний роз'єм RJ-45.

Комутаційний вузол поверху - це місце де відбувається комутація всіх горизонтальних кабелів. Комутаційний вузол виконується або у вигляді стійки, або в вигляді монтажного шафи. При необхідності для комунікаційного вузла відводиться спеціальне приміщення.
