Що таке реле, їх різновиди і застосування
Поряд з вимикачами і перемикачами, які приводилися в дію зусиллям руки, в радіоелектронної техніки широко застосовують електромагнітні реле (від французького слова relais) - пристрої, автоматично .коммутірующіе електричні ланцюги по сигналу ззовні. Як говорить сама назва, електромагнітне реле складається з електромагніту і дной або декількох контактних груп, керованих пов'язаним з якорем електромагніту приводним механізмом. Після закінчення дії сигналу приводний механізм і контакти повертаються в початкове положення. Таким чином, у контактів реле всього два робочих положення - замкнутий і розімкнуте.

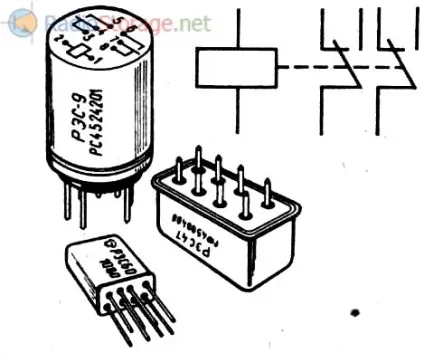

Контакти реле (вони можуть бути замикаючими, розмикаючими і переключающими) зображують тими ж символами, що 'і в умовних позначеннях вимикачів і перемикачів, електромагніт (вірніше, його обмотку) / - у вигляді прямокутника з лініями-висновками від довгих сторін. Позначення контактів розташовують навпроти однієї з вузьких сторін символу обмотки і з'єднують з ним лінією механічного зв'язку (рис. 90).
Висновки обмотки допускається поміщати з одного боку (рис. 91, a), a символи контактів - в різних частинах схеми (поруч з комутованими елементами). В цьому випадку приналежність контактів до того чи іншого реле вказують, як і в раніше розглянутих випадках, в позиційному позначенні (рис. 91,6).
Усередині символу обмотки можна вказати її опір постійному струму, число обмоток (дві обмотки - дві похилі лінії), призначення реле (1> - реле максимального струму, U<—реле минимального напряжения). Если необходимо указать род тока (переменный или постоянный), вид обмотки (токовая, напряжения) или выдержку времени при срабатывании (крест) или отпускании (наклонная линия), длину прямоугольника увеличивают и обозначение этих дополнительных характеристик -вписывают в его левую часть, отделив ее чертой от остальной (рис. 92).
Так звані поляризовані електромагнітні реле (вони «чутливі» до напрямку струму в обмотці) виділяють на схемах буквою Р, що вписується в додаткове поле символу обмотки (рис. 93, а).
Точки біля одного з висновків обмотки і одного з контактів такого реле розшифровують наступним чином: контакт, позначений точкою, замикається при подачі напруги, позитивний полюс якого прикладено до виділеного таким же чином висновку обмотки. Якщо необхідно показати, що контакти поляризованого реле залишаються замкнутими і після зняття напруги, надходять так само, як і в випадку з кнопковими перемикачами: на символі замикає або розмикає контакту зображують невеликий гурток (рис. 93,6).
Крім розглянутих, існують реле, в яких магнітне поле, створюване керуючим струмом обмотки, впливає безпосередньо на чутливі до нього (магнітокеровані) контакти, укладені в герметичний корпус (їх ще називають герконами - складноскорочене слово від слів герметичності контактів). Щоб відрізнити такий контакт від контактів інших типів, в його умовне позначення вводять символ герметичного корпусу - окружність. Належність до конкретного реле вказують в позиційному позначенні (рис. 94, а). Якщо ж магнітоуправляємий контакт не є частиною реле, а управляється постійним магнітом, його позначають літерним кодом автоматичного вимикача - буквами SF (рис. 94,6).
