Люкарна або слухове вікно - це тип надбудова (віконної конструкції), яка розташовується на горищному або мансардному поверсі на стороні ската або фронтону даху, фото 1.

Слово люкарна походить від латинського слова lucerna (в перекладі - світильник) або французького lucarne (в перекладі: світловий люк, мансардне вікно, слухове вікно).

Люкарна на початку свого поширення в Європі (15 ... 17 століття) вважалася ознакою багатства і її намагалися якомога краще і вишукування оформити за допомогою:

Люкарна або слухове вікно - конструкція, види, форма, основні переваги та недоліки

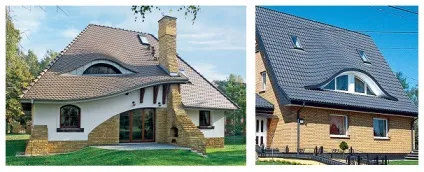

Фото 1. Приклад будинків з люкарн

Історичний факт виникнення люкарни

Люкарни почали свій розвиток спочатку раннього Ренесансу і були декоративною частиною будівлі, наприклад, в Англії і Шотландії ними прикрашалися будинку з високим дахом, а у Франції багаті замки зі шпилями.

При збільшенні процесів урбанізації європейських міст виникла гостра житлова проблема. Тоді для вирішення цього питання крім будівництва нових будинків, почали масово переобладнувати горищні приміщення в житлові кімнати. Для житлових горищних приміщень (мансард) встановлювали віконні прорізи, які і отримали назву «люкарна». Ще їх по-різному називали в різних місцевостях і в різні часи, наприклад, шлейф, півень, слухове вікно.

Назва «слухове вікно» походить від першого призначення цього елемента конструкції - це вентиляція мансардного приміщення. Іншою версією походження назви слухового вікна в українській імперії виходить від архітектора на прізвище Чуток, який вперше в Москві запроектував вікно на даху такого типу.

різновиди люкарн

Залежно від типу конструкції люкарни бувають:

1. Люкарна з плоским дахом. Під плоскою в даному випадку треба розуміти покрівлю з ухилом 5 ... 15 °, фото 2а. Люкарна з плоским дахом забезпечує приміщення максимально природним освітленням і вентиляцією повітря, але при цьому обов'язково потрібно встановлювати систему водостоку з покрівлі люкарни, щоб запобігти попаданню дощової води в віконний проріз. Віконний отвір люкарни в даному випадку має, як правило, прямокутну або квадратну форму.
2. Люкарна з односхилим дахом. В даному випадку покрівля розташовується під кутом 15 ° і більше, фото 2б.
3. Люкарна з двосхилим дахом. Така конструкція даху дозволяє створювати повноцінне житлове приміщення (кімнату) з великим віконним прорізом і тим самим забезпечувати кімнату достатньою кількістю сонячного світла, фото 2в. Люкарна з двосхилим дахом виконується зазвичай шириною 1 ... 1,5 м, але в великих будівлях вона може досягати ширини до 2,5 ... 3 м. Така конструкція люкарни не зовсім вигідна, тому що частина її даху не входить у внутрішній простір приміщення, обмежується прозора зона віконного отвору, і тим самим знижується інсоляція приміщення.
4. Люкарна з трехскатной дахом. Такий тип люкарни має складне обрис стелі, фото 2г.

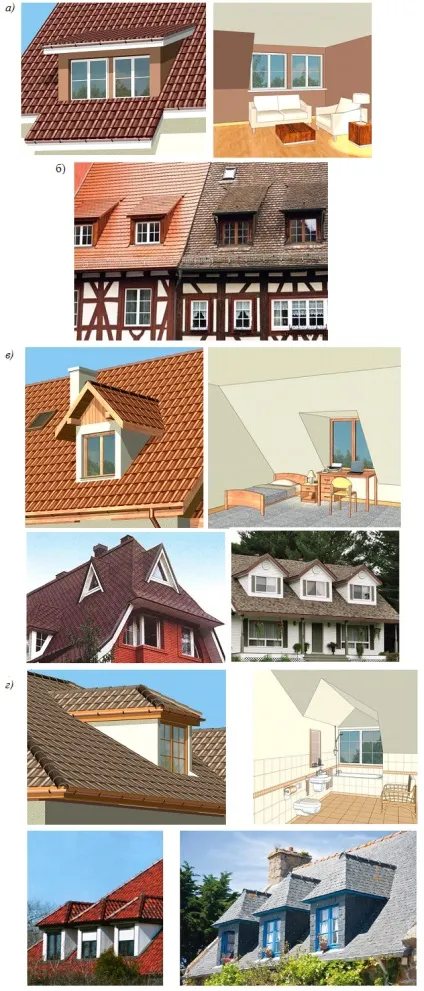

Фото 2. Варіанти конструкцій люкарн: а) з плоским дахом; б) з односхилим дахом; в) з двосхилим дахом; г) з трехскатной дахом

Залежно від конструкції покрівлі і бажання проектувальника (або замовника) віконний отвір люкарни може мати різну геометричну форму, фото 3:

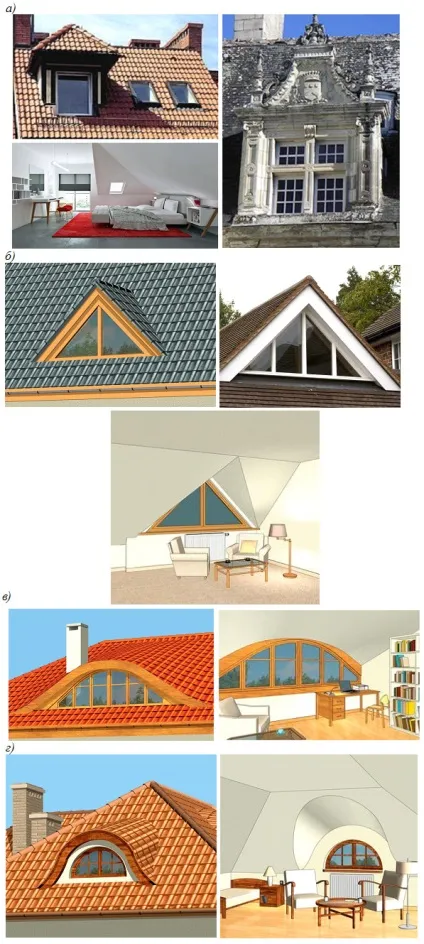

Фото 3. Геометрична форма віконних прорізів люкарн: а) прямокутна; б) трикутна; в) овальна; г) напівкругла

Овальну форму люкарни ще називають «бичаче око» або «рот жаби». Такі люкарни зазвичай встановлюють на покрівлю з черепиці (бітумна, керамічна, металочерепиця). До переваг такого виду люкарни відноситься овальна форма, яка не сприяє накопиченню снігу взимку. Також овальна форма покрівлі люкарни легко вписується в єдину конструкцію загальної покрівлі, що не тільки красиво, але і дозволяє дощовій воді безперешкодно стікати вниз. Недоліком такої форми люкарни є дуже маленький світловий просвіт, через який потрапляє порівняно невелика кількість денного світла і висока вартість його пристрою.

Трикутна форма вікна застосовується найчастіше невеликого розміру для таких кімнат, як санвузол, коридор, гардеробне приміщення. Такої форми вікна мають незручності з відкриттям стулок - часто стулки відкидні всередину, але таке вікно легко встановлювати. На трикутні вікна проблематично повісити жалюзі або штори. Великого трикутного розміру люкарна застосовується для оригінального прикраси горищного приміщення.

Люкарна може мати п'ятикутну форму віконного отвору при з низькому куті нахилу покрівлі. Верхня точка люкарни розміщується вище стін, а стеля в основному має складну конструкцію, яка складається як мінімум з двох скатів, фото 4.

Варіантів форми і розташування люкарен існує дуже багато. На фото 5 наведені основні.

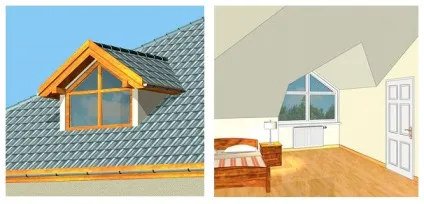

Фото 4. П'ятикутна форма віконного отвору люкарни

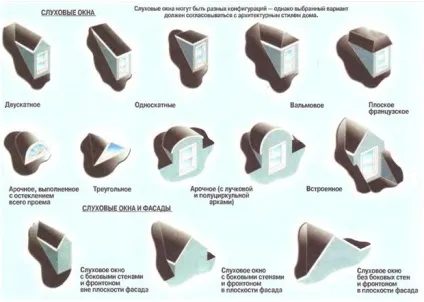

Фото 5. Основні варіанти форми і розташування люкарн

Залежно від розташування в просторі по відношенню до покрівлі бувають такі види люкарн:

• вертикальна зовнішня люкарна (виступаюча за обриси покрівлі);
• вертикальна внутрішня люкарна ( «втоплена» всередину покрівлі). Такий вид люкарн застосовують в тому випадку, коли хочуть встановити невеликий балкон або терасу. Через внутрішню люкарн в приміщення потрапляє трохи денного світла;
• похила люкарна, що повторює обриси і нахил покрівлі (його більшість людей знають, як мансардне вікно). Найпоширеніший вид люкарни, яку можна без особливого зміни конструкції покрівлі легко встановити в уже збудоване приміщення. Дуже добре освітлює приміщення в денний час.

Конструкція каркаса люкарни різних видів наведена на фото 6 і 7.

Люкарна повинна бути добре утеплена і заізольована гідроізоляційними матеріалами, щоб не пропускати воду, так як ремонт гідроізоляції - трудомістка і витратна робота. На фото 8 представлені схеми укладання утеплювача і гідроізоляційних матеріалів конструкції люкарни.

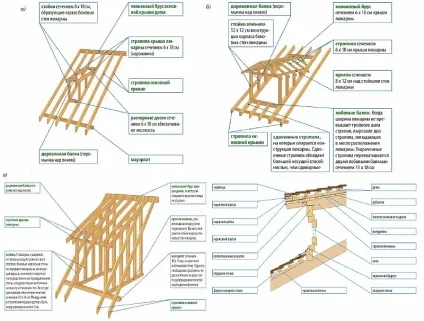

Фото 6. Пристрій каркаса різних люкарен: а) звичайна люкарна між кроквами (ширина люкарни визначається кроком крокв); б) широка люкарна з двосхилим дахом; в) люкарна великого розміру з односхилим дахом

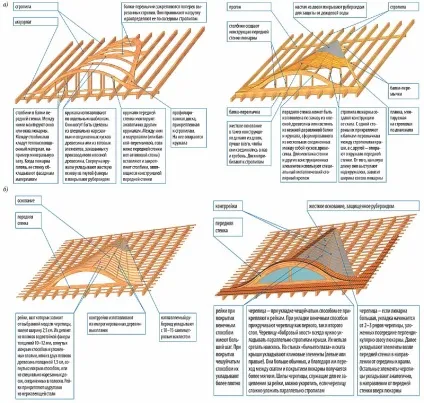

Фото 7. Пристрій конструкції люкарни овального виду ( «Бичачий очей»): а) з дерев'яних кружало; б) з лускатої черепицею

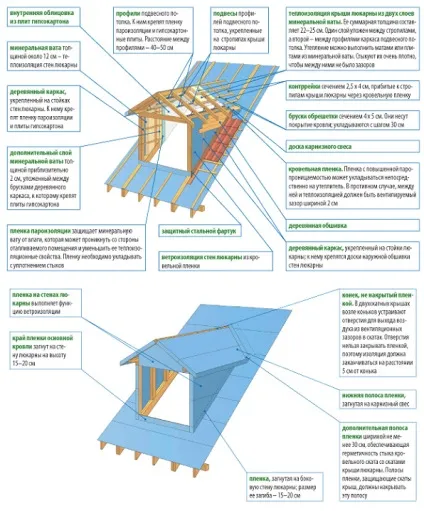

Фото 8. Укладання утеплювача та гідроізоляції люкарни

Люкарна дозволяє забезпечити досить непогане освітлення приміщення. На фото 9 приведена порівняльна схема освітленості від люкарни і мансардного вікна.

Фото 9. Область освітлення мансардного поверху за допомогою: а) мансардного вікна; б) люкарни

Де розташувати люкарн? Визначення розмірів люкарни

1. Розташовувати люкарн не рекомендується близько до краю покрівлі або до фронтону.
2. Роботи по будівництву люкарни починаються тільки після зведення кроквяної системи даху і фронтонів. Пристрій люкарни починається з зведення каркаса. Люкарна, яка розташовується з торцевого боку двосхилим покрівлі (тобто на фронтонной стіні), не забезпечить по максимуму приміщення природним освітленням.
3. Вертикальне розташування люкарни надає будівлі вишуканості і велич, але не зовсім виглядає на будівлях малих розмірів.
4. Мінімальна відстань між люкарнами має бути не менше 80 см, в іншому випадку в просторі покрівлі між ними взимку буде накопичуватися велика кількість снігу.
5. Рекомендується дотримуватися співвідношення між площами вікна люкарни і підлоги - не більше 1/6 ... 1/8 від площі підлоги приміщення мансарди.
6. Рекомендується встановлювати вікно люкарни на висоті не менше 85 ... 90 см від рівня підлоги.
7. По можливості слід встановлювати вікно люкарни максимально великим в межах 120 ... 150 см по висоті;
8. Рекомендована ширина люкарни (або сума ширини декількох люкарн) повинна бути більше половини всієї ширини приміщення.
9. Висота вікна люкарни буде залежати від ухилу покрівельного покриття даху:

• бетонна черепиця - 1:10;
• шифер - 1: 5;
• керамічна черепиця з замковим з'єднанням - 1: 8;
• керамічна черепиця зі звичайним з'єднанням - 1: 6.

Переваги застосування люкарни

1. Будинки з люкарн мають гарний вигляд.
2. Нескладна експлуатація, легко можна помити вікно люкарни.
3. При грамотному проектуванні вікна воно забезпечує приміщення достатньою кількістю денного світла і свіжого повітря.
4. За допомогою люкарни здійснюється вихід на покрівлю для її технічного обслуговування.

Недоліки застосування люкарни

1. При наявності люкарни на покрівлі взимку може збиратися додаткову кількість снігу (з'являються снігові мішки), яке надає істотну додаткове навантаження на кроквяну систему даху.
2. Підвищена ймовірність протікання покрівлі в зоні розміщення люкарни.
3. Конструкція люкарни складніша, ніж мансардного вікна.
4. У порівнянні з мансардним вікном люкарна пропускає менше денного світла (приблизно на 30 ... 40%).
5. Висока вартість пристрою люкарни.

Конєв Олександр Анатолійович
