Щити постійного струму ЩПТ

призначення ЩПТ

Щити оперативного постійного струму типу ЩПТ призначені для безперебійного живлення оперативних ланцюгів управління, захисту, автоматики і сигналізації на електричних станціях і підстанціях, а також в інших галузях промисловості.
За своїм призначенням щити ЩПТ виконують такі функції:

введення електроенергії від АБ, автоматична зарядка і підзарядка АБ вбудованими в щит ЩПТ випрямно-зарядними пристроями;
розподіл електроенергії між споживачами;
формування напруги миготливого світла (+) EP додатково до шин ± ЄС;
можливість об'єднання шин, шин різних секцій ЩПТ за допомогою секційних роз'єднувачів;
селективний захист вводів і ліній, що відходять від струмів перевантаження і короткого замикання;
безперервний автоматичний контроль напруги і струму заряду / розряду АБ з формуванням сигналу про відхилення електричних параметрів АБ за допустимі межі;
безперервний автоматичний контроль опору ізоляції мережі постійного струму щодо «землі» з формуванням сигналу про зниження опору ізоляції нижче допустимого значення;
можливість визначення приєднання, на лінії якого сталося замикання на «землю»;
формування узагальненого попереджувального сигналу при спрацьовуванні захистів, зникнення напруги на шинках ± ЄС, зникнення напруги живлення випрямно-зарядних пристроїв;

Щит постійного струму ЩПТ складається з однієї (або декількох) групи акумуляторних батарей, двох (або декількох) випрямно - зарядних пристроїв і шаф відхідних фідерів, шинних складань. Також до складу ЩПТ можуть входити шафи допоміжних пристроїв.

Блоки, вузли основні і допоміжні пристрої ЩПТ розташовуються в металевих шафах одностороннього обслуговування. Виконання і захисне покриття шаф визначається тех. завданням Замовника. Герметичні акумуляторні батареї розташовуються в окремих шафах АКБ, батареї з рідким електролітом - на стелажах в окремому приміщенні. За вимогами проекту частина шаф може бути виготовлена в підвісному виконанні, а підлогові шафи - з варіантом двостороннього обслуговування.

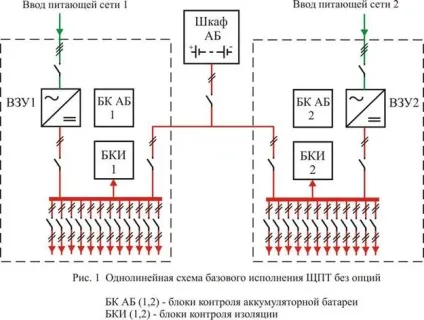

Мал. 2 Зовнішній вигляд ЩПТ без опцій

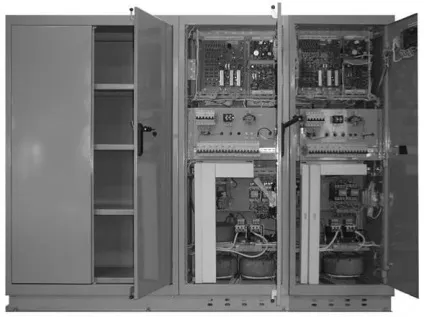

Мал. 3 Внутрішній вид ЩПТ без опцій

Технічні характеристики ЩПТ

Номінальні струми расцепителей лінійних вимикачів визначаються згідно з технічним завданням.
За бажанням споживачів, відповідно до технічного завдання, в щити ЩПТ можуть бути вбудовані наступні додаткові пристрої, які за своїм призначенням розширюють функціональні можливості щитів:

шина миготливого світла;
блок живлення ланцюгів оперативної блокування роз'єднувачів;
блок АВР в ланцюзі харчування ВЗУ;
система пошуку лінії з замиканням на землю;
пристрій автоматичного пошуку лінії з замиканням на землю;
пристрій автоматизованого пошуку місця замикання на землю в відходить фідера;
наявність інтерфейсу зв'язку RS485;
наявність інтерфейсу зв'язку з Ethernet;
індикація стану автоматичних вимикачів відхідних фідерів;
індикація стану ввідних автоматичних вимикачів, секційних рубильників і комутаційної апаратури;
блок аварійного освітлення;
обігрів шаф;
висновок на зовнішні клеми сухими контактами реле інформації про стан комутаційної апаратури і фідерів ліній, що відходять;
наявність додаткових вимірювальних приладів;
наявність або відсутність клем підключення ліній, що відходять;
включення приводів високовольтних вимикачів (вихід струму до 250А).

Будь-які додаткові опції, понад цього переліку, також реалізуються за окремим погодженням із Замовником.
Загальні технічні характеристики щитів ЩПТ визначаються схемою, технічним завданням, а також технічними характеристиками пристроїв, вбудованих в ЩПТ.

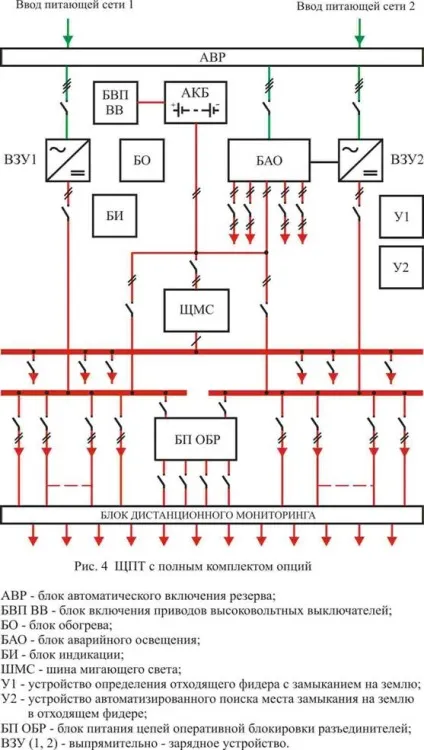

Мал. 5 Загальний вигляд ЩПТ з повним комплектом опцій

Технічні дані ВЗУ, які можуть бути використані в складі ЩПТ, наведені в таблиці 1

Очікуваний максимальний струм короткого замикання в мережі постійного струму можна визначити за формулою:
I к.з. = 20xЕ [A], де Е - ємність АБ в А · год

Необхідну ємність акумуляторної батареї можна визначити за формулою:

Е = ТX (I + 30%). де Е - ємність АБ в А · год
Т необхідний час підтримки в год.
I - сумарний струм навантаження.

Середній термін служби щита ЩПТ з заміною акумуляторних батарей становить 25 років.
Середній термін служби акумуляторних батарей визначається відповідно до їх технічними характеристиками.
Термін гарантії виробника - 12 місяців. Збільшення гарантійного терміну проводиться за погодженням із Замовником. За окремим Договором пропонується щорічне сервісне обслуговування обладнання.

Система резервування ЩПТ може бути виконана за одним із чотирьох базових варіантів, або по тих. завданням Замовника.
Базові варіанти резервування:
А) ВЗУ №1 працює на все 2 секції, ВЗП №2 в резерві. Тобто відключено.
Б) ВЗУ №1 працює на все 2 секції, ВЗП №2 в «гарячому» резерві (підключено до живлення
але струм в навантаження не видає)
B) Кожна ВЗУ працює на свою секцію, якщо якийсь з ВЗУ відключається на профі-
лактики, то його секція через рубильник живиться від іншого ВЗУ.
Г) ВЗУ №1 і ВЗУ №2 працюють паралельно і в нормальному режимі всі 2 секції обсягів по
дінени в одну.

Пристрій контролю приєднань (УКП)

Пристрій контролю приєднань поставляється в якості опції.
УКП представляє собою спеціалізований інформаційно-вимірювальний комплекс, виконаний на основі програмованого промислового контролера.
УКП здійснює поточний контроль опору ізоляції приєднань під робочою напругою. Через задані інтервали часу УКП виконує вимір опорів ізоляції полюсів шин в кожному приєднання.
Виміряні значення порівнюються з заданими уставками. При зниженні опору ізоляції нижче заданих значень формуються сигнали тривоги, які виводяться на панель оператора, а також за запитом передаються на дистанційний пульт.
УКП працює в безперервному цілодобовому режимі.
Функції УКП:

формування уставок за граничним значенням опору ізоляції;
вимір опору ізоляції полюсів шин в кожному приєднання;
сигналізація про зниження опору ізоляції ланцюгів приєднання щодо заданих уставок;
захист УКП від перевантаження при надмірно низькому опорі ізоляції (пробої) і сигналізація про це;
інформування про направлення струмів в відведених фідерах (струм втікає або струм випливає);
інформування про стан автоматичних вимикачів відхідних фідерів (включений, вимкнений, спрацював по перевантаженню);
передача інформації на пристрій контролю верхнього рівня (АСУ ТП) по каналу RS- 485;
формування дискретних сигналів типу «сухий контакт» ведення внутрішнього архіву подій;
контроль справності модуля збору інформації УКП.

За тех. завданням Замовника УКП може бути оснащений додатковими функціями.

Умови експлуатації щитів ЩПТ повинні відповідати вимогам ГОСТ 15150, при цьому:

Температура оточуючого повітря:

для виконання УХЛ4- від плюс 1 ° С до плюс 40 ° С;
для виконання УХЛ3.1- від мінус 10 ° С до плюс 45 ° С; для виконання УХЛ3 - від мінус 20 ° С до плюс 45 ° С; для виконання УХЛ2 - від мінус 40 ° С до плюс 45 ° С;

відносна вологість навколишнього повітря:

для виконання УХЛ4 - 80% при 25 ° С;
для виконань УХЛ3.1, УХЛ, УХЛ2 - 98% при 25 ° С;
