Ще раз про переробку старих клавіатури в нову

Зібрав я додому другий комп'ютер. Все добре, тільки не було для нього клавіатури. На нову витрачатися було шкода, тому вирішив переробити стару DIN-івську клавіатуру.
І не пошкодував про це.

Як відомо згодом все роблять "вже не так". Пиво вже не те, що колись, корпусу для комп'ютерів роблять з тоненькою жерсті, кільку в томатному соусі роблять незрозуміло з якої гидоти, не те, що раніше.
І клавіатури сучасні теж дешевка в порівнянні з тими, що випускали ще 10 років тому.

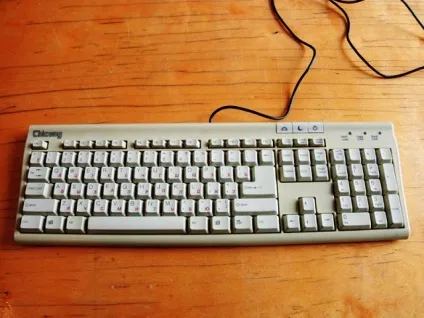

Якщо придивитися, то можна побачити, що незважаючи на тривале використання на клаві все написи цілі. На сучасних же Клава через 3-4 роки офісної роботи написи стираються.
У мене, наприклад, в штабелі клавіатур лежить 2-3 клавіатури PS / 2, у яких повністю затерті надписи на 5-10 кнопках.

Коли я визначився з вибором клавіатури для переробки, я її розібрав щоб почистити. І тут мене чекав приємний сюрприз.

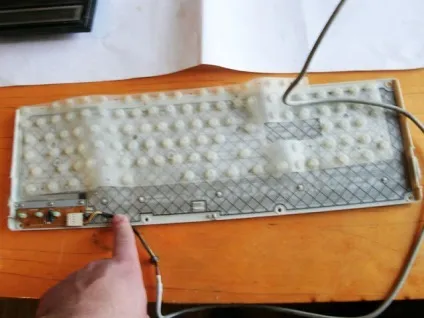

Виявилося, що замість окремої гумової мембрани під кожною кнопкою, як у сучасних клавіатурах, в цій клавіатурі мембрани для кнопок знаходяться на одному аркуші:

Переваги такої конструкції зрозумілі: по-перше легше розбирати і збирати клавіатуру після чистки, по-друге легше мити один гумовий лист ніж сотню маленьких гумових мембранок, які легко втратити, по-третє наслідки розлитого пива будуть не такими тяжелимі- пиво може не дістатися до плівки з доріжками, а засохне на аркуші гуми.

Зі свого досвіду скажу, що клавіатуру потрібно розбирати і чистити кожні 2-3 роки, а таку клавіатуру розібрати і почистити простіше і швидше.

Як переробити клавіатуру з DIN в PS / 2 я вже писав тут.
Але в цей раз я робив клавіатуру для дому та вирішив спрацювати аккуратнее- не просто зростити дроти і місце скручування замотати ізоляційною стрічкою, а поміняти роз'єм в самій клавіатурі.

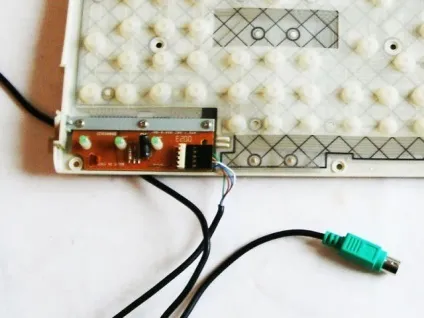

Ось такий був у клавіатурі роз'єм з вставленим штекером (білий) дроти з DIN-роз'ємом:

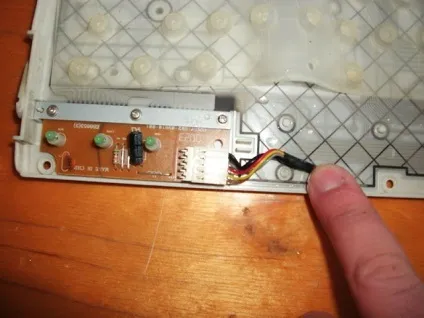

Я розібрав стару PS / 2 кулькову мишку, зняв з неї провід разом з роз'ємом, поміняв розташування дротів так, щоб сигнали PS / 2 відповідали сигналам DIN (докладніше тут). Потім вставив штекер (чорний) з кабелем від миші прям в роз'єм на клавіатурі:

Саме такий чорний роз'єм можна купити окремо на радіобазарі або в магазині електроніки. коштує він десь 1 грн.

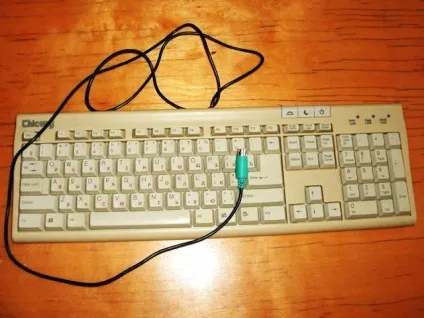

В результаті зі старої клавіатури DIN вийшла нова клавіатура PS / 2.

Єдине, що нагадує про її прошлом- явно нерідний шнур з зеленим ( "мишачим") кольором коннектора. Зате ніяких скруток дроти!

Після переробки перевірив, все працює.
Даєш другу життя клавіатурі!
