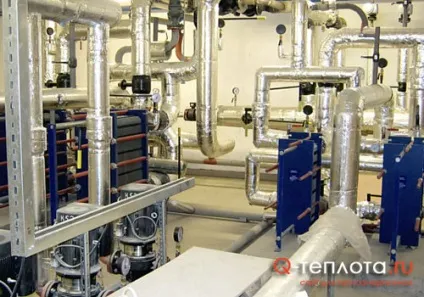

Підключення теплообмінника може здійснюватися за трьома різними схемами: паралельної, двоступеневої змішаної і послідовною. Конкретний спосіб під'єднання повинен вибиратися з урахуванням максимальних потоків теплоти на ГВП (Qh max) і опалення (Qo max).
На даний момент схема підключення теплообмінника регламентується правилами СП 41-101-95 «Проектування теплових пунктів»

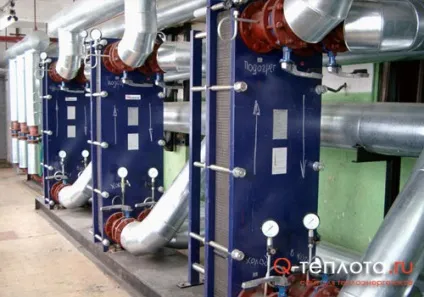

Основні схеми підключення теплообмінника:
Тепер розглянемо всі 3 способи інсталяції більш детально.
Паралельне підключення з примусовою циркуляцією теплоносія.
В даному випадку необхідна установка температурного регулятора, а умовні позначення розшифровуються таким чином:
1 - пластинчастий теплообмінник;
2 - температурний регулятор, в якому 2.1 - це клапан, а 2.2 - термостат;
3 - насос. подає тиск на теплоносій;
4 - лічильник підігрітої води;
5 - манометр.
Переваги паралельного підключення теплообмінника: дозволяє економити корисний простір приміщення і дуже проста у виконанні.
Недоліки: відсутня підігрів холодної води.
Дуже проста в реалізації і відносно недорога. Дозволяє заощадити корисний простір відвідування, але при цьому не вигідна в плані витрати теплоносія. Крім того, при такому приєднанні трубопровід повинен бути збільшеного діаметру.

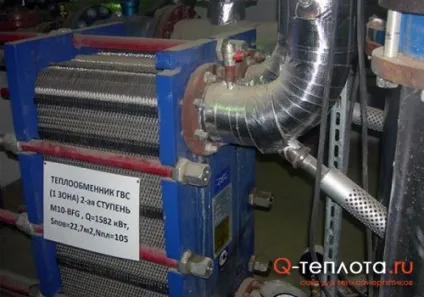

Двоступенева змішана схема.
Як і у випадку з паралельної, вимагає обов'язкової установки температурного регулятора, і найчастіше застосовується при підключенні громадських будівель.
Умовні позначення на кресленні повністю збігаються з умовними позначеннями на паралельній схемі.
Переваги: тепло зворотної води витрачається на підігрів вхідного потоку, що дозволяє економити до 40% теплоносія.
Недолік: дорожнеча, обумовлена підключенням двох теплообмінників для приготування гарячої води.
У порівнянні з вищерозгляденому схемою, сприяє зниженню витрати теплоносія (приблизно на 20-40%), але має і ряд недоліків:
потребує професійного і дуже точному підборі обладнання;
для реалізації будуть потрібні відразу 2 теплообмінних апарату, що збільшить бюджет;
при такому підключенні ГВС і опалювальна система сильно впливають один на одного.
Двоступенева послідовна схема.
Її реалізація передбачає монтаж терморегулятора, а умовні позначення ідентичні вищевказаним.
Принцип дії такої системи: розгалуження вхідного потоку на два, один з яких проходить через регулятор витрати, а другий - через підігрівач. Потім обидва потоки змішуються і надходять в опалювальну систему.
Перевага: в порівнянні зі змішаною схемою, таке підключення теплообмінника дає можливість більш ефективно витрачати теплоносій і вирівняти добову теплове навантаження на мережу (ідеально для установки в мережах з множинними абонентськими вводами). Економія на теплоносії досягає 60%, в порівнянні з паралельною схемою, і 25% - із змішаною.
Недолік: не можна повністю автоматизувати тепловий пункт.
Дозволяє знизити витрату теплоносія на 60% в порівнянні з паралельним підключенням і на 25% - зі змішаним. Незважаючи на це, її застосовують вкрай рідко. А причина цього:
- сильне взаємний вплив ГВП та опалення;
- можливість програвав води в опалювальній мережі, що знижує її експлуатаційний термін служби;
- для реалізації будуть потрібні ще більш високоточні і складні розрахунки, ніж при підключенні за змішаною схемою;
- складність, а інколи і неможливість автоматизації процесів.
