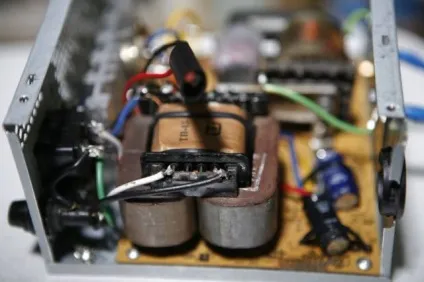

І так беремо строчник розбираємо його акуратно, залишаємо вторинну високовольтну обмотку, що складається з безлічі витків тонкого дроту, феритовий сердечник. Наметовому свої обмотки емальованому мідним дротом на другу вільну сторону феритових сердечника попередньо зробивши з щільного картону трубку навколо ФЕРИТ.

Перша: 5 витків приблизно 1.5- 1.7 мм діаметром

Друга: 3 витка приблизно 1.1мм діаметром

Взагалі, товщина і кількість витків можна варіюватися. Що було під рукою - з того і зробив.

У коморі було знайдено резистори і пара потужних біполярних n-p-n транзисторів - КТ808А і 2т808a. Радіатор робити не захотів - зважаючи на великі розмірів транзистора, хоча надалі досвід показав - що великий радіатор обов'язково потрібен.

Для харчування всього цього я вибрав 12В трансформатор, можна живити і від звичайного 12 вольта 7А акк. від UPS-а. (щоб збільшити напругу на виході, можна подати не 12 вольт а наприклад 40 вольт але тут вже треба думати про хороше охолодженні трансу, і витків первинної обмотки можна зробити не 5-3 а 7-5 наприклад).

Якщо збираєтеся використовувати трансформатор то знадобиться діодний міст щоб випрямити ток з змінного в постійний, діодний міст можна знайти в блоці живлення від комп'ютера, там же можна знайти конденсатори і резистори + дроти.

в результаті ми отримуємо 9-10кВ на виході.

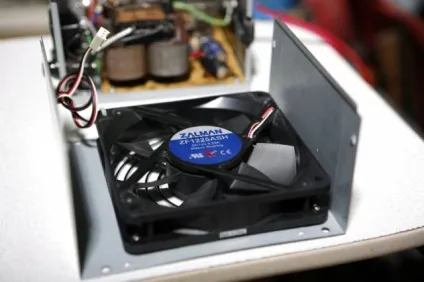

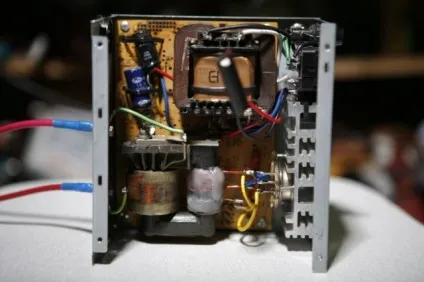

Всю конструкцію я розмістив в корпусі від БП. вийшло досить таки компактно.

Отже, ми маємо HV блокінг генератор який дає нам можливість ставити досліди і запускати Трансформатор Тесла.

Можна відразу випробувати блокинг генератор на будь-який лампочці або наблизити контакти виходів HV один до одного отримати пекучу дугу на виході.

До лампочки і розрядники підключаємо тільки 1 дріт, другий провід від HV блокинг землі на батарею.

Такий блок живлення здатний запалювати будь газонаповнені лампи і т.д.

Блокінг генератор для життя не є небезпечним, але неприємні відчуття при торканні контактів вам забезпечені.
