Як вірно розібрати перфоратор Макіта hr2450

Для ремонту перфоратора Макіта HR2450 зовсім не обов'язково розбирати його "до гвинтика", це сотня дрібних деталей, безліч вузлів і механізмів.

Повне розбирання (через абсолютної непотрібності) не роблять навіть у фірмових сервісах Макіта.

В даном інструменті є електрична частина, є механічна, розібрати можна все.

А в цілому розбирання починається зі зняття ручки, швидкозатискного патрона (природно інструмент відключений від мережі).

Потім знімаємо кришку (4-е гвинта) скріпляє корпус механічного блоку з корпусом перфоратора.

Далі нам треба витягти механічний блок з другої половини корпусу (зеленого кольору).

Відкручуємо 3-и гвинта, звільняємо пружини щіткотримачів, дістаємо і знімаємо самі щітки, все, тепер можна механічний блок витягніть його з корпусу.

Далі розбирання механічного блоку.

Від'єднуємо його від ротора, демонтуємо проміжний вал, знімаємо перемикач режимів.

Розбираємо вал стовбура ударного механізму і так далі.

Електрична частина розбирається трохи простіше, тим більше половину роботи ми вже зробили при знятті механічного блоку (зняли ротор, щітки и.т.п).

Взагалі ремонт такого перфоратора краще довірити сервісним центрам і тим більше не треба розбирати його на складові, для локального ремонту, якогось вузла, досить розібрати сам вузол.

Проблеми якого характеру?

Якщо перфоратор втратив потужність, працює не стійке, іскрить, це можуть бути проблеми зі щітками, змінюються за кілька хвилин, без розбирання всього перфоратора.

Як розібрати перфоратор, причому правильно!

Дуже цікаво навіщо і для чого це робити.

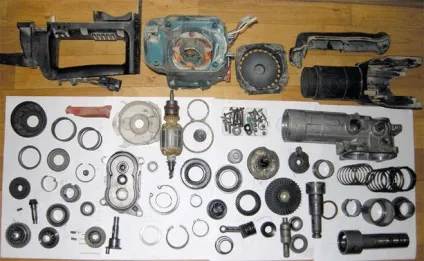

Розібраний перфоратор виглядає ось так.

Не зрозуміло чому, але якщо потрібно то покроково розбирається.

На початку знімається навісне обладнання (патрон, заглушки, направляючі, ручки та інше)

Потім розкручується і розкривається корпус самого перфоратора (в народі цю дію називають расколкі) так як корпус тримають не тільки саморізи, але і досить тугі засувки, зусилля яких потрібно буде подолати при розкритті половинок корпусу.

Далі витягуються і від'єднуються нутрощі, протирається і забирається мастило (для зручності роботи).

Далі все елементи (редуктор, поршнева і тд) розбираються окремо.

Вообщем роботи багато і не мало, ви б запитали, що саме вас цікавить і в чому ваше сумнів, що потрібно зробити правильно.

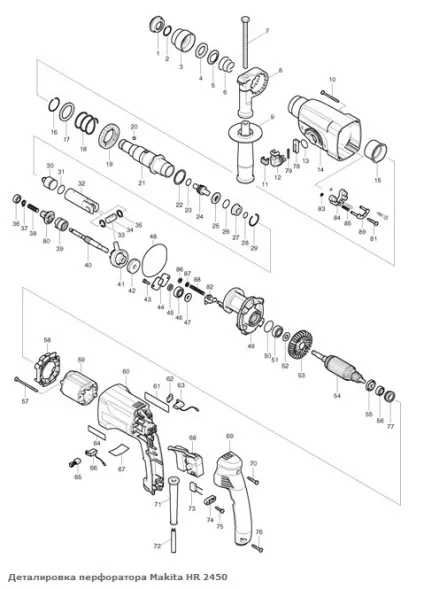

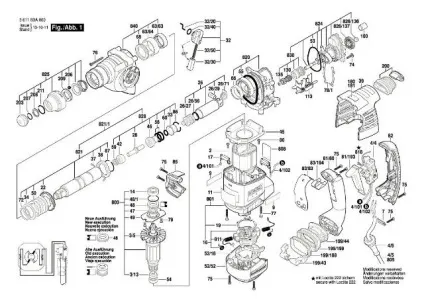

А так ось вам ще й схема деталей перфоратора на всякий випадок.

Щоб розуміти, що не навіщо розбирати величезна кількість деталей які є в перфораторі Макіта HR2450.

Дивлячись де у перфоратора з'явилися проблеми.

Якщо це електрична частина або моторчик, тоді розбирання треба починати ззаду перфоратора, а саме відкрутити два шурупа 70 (1 штука) і 76 (2 штуки), зняти кришку і відкинути щітки, дроти з кнопкою і іншої тельбухами. Тепер з торця викрутити гвинти 10 (4 штуки) і роз'єднати перфоратор навпіл. Обмотка відкручується гвинтами 57. Сам моторчик распресовивается знімачі.

Якщо ж проблема в механізмі, то спочатку треба розполовинити перфоратор, потім зняти кнопку 12 перемикання і доведеться виламати пластмасові сухарі, щоб дістати сам механізм. Механізм розбирається зняттям стопорів 33 і 35 і демонтажем штифта 34. Далі стопора і знімач в допомогу.

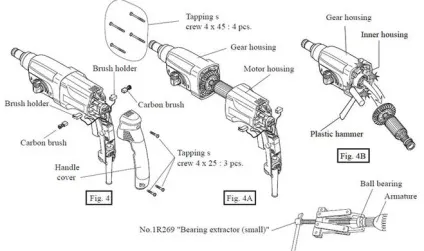

Процес розбирання можна побачити далі:

А тепер збираємо назад:

А ось тут можна скачати повне керівництво з кресленнями.
