Схеми цифрових фотоапаратів
СХЕМИ цифровий фотоапарат
Тут наводиться збірник схем фотоапаратів, від таких виробників, як CANON, FUJI, SAMSUNG, PANASONIC, OLYMPUS, SONY і інші. Природно кожен виробник має десятки кілька різних за принциповими схемами моделей, тому тут наведено найбільш типові, яких буде в більшості випадків досить для ремонту фотоапарата. Список наявних схем представлених для скачування в розділі книги:
Схема цифрового фотоапарата CANON;
Схема цифрового фотоапарата FUJI;
Схема цифрового фотоапарата PANASONIC;
Схема цифрового фотоапарата SAMSUNG;
Схема цифрового фотоапарата OLYMPUS;
Схема цифрового фотоапарата SONY;
Схема цифрового фотоапарата LG;

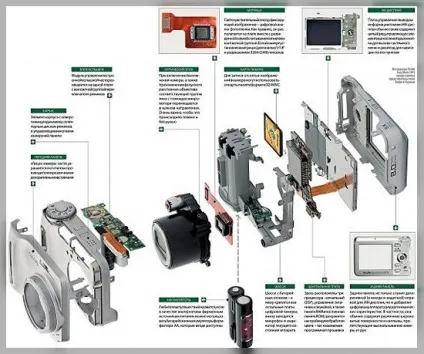

Хоча всередині фотоапарата не так вже й багато деталей, але розібрати його, щоб дістатися до них для ремонту буває дуже складно. Розбираючи цифровий фотоапарат слід врахувати, що прикрутити гвинти буває не легко, вони дуже дрібні і потрібне велике зусилля, щоб вони встали як треба. Потрібен хороший інструмент - дрібні і міцні викрутки. Необхідно чітко запам'ятовувати послідовність розбирання, а головне, куди і яку деталь прикручувати. Ще краще іншим фотоапаратом знімати послідовність розбирання, щоб в разі чого можна подивитися, куди що встановлюється.

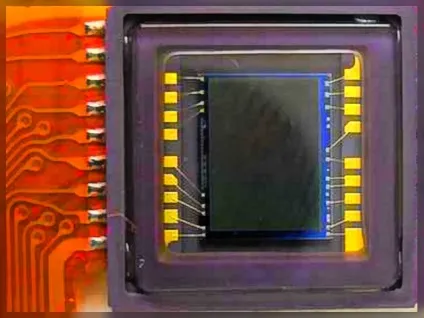

Часто в цифрових фотоапаратах різної моделі і виробника механізм використання інформації, отриманої від сенсорів, відрізняється. У трёхсенсорних фотоапаратах кожен сенсор захоплює третю частину від дозволу повного зображення і потім відбувається інтерпретація. Інші використовують комбінацію головних квітів на кожному сенсорі і задіють алгоритми для отримання зображення. У ще деяких моделях цифрових фотоапаратів тільки частина пікселя реагує на світло-це називається коефіцієнтом заповнення. Для цього на сенсорах фотоапаратів недорогого рівня використовуються мікролінзи, розташовані відразу над кожним пікселем і напрямні світло безпосередньо на чутливу область. Фотони світла перетворюються в електрони за допомогою фотодіода, розташованого у верхній частині світлочутливої області, а сама область працює як конденсатор, так як має можливість збереження електричного заряду. Так як сенсори Не будете звертати уваги колір, в цифрових фотоапаратах часто використовується масив кольорових світлофільтрів, за допомогою яких кожного пікселя присвоюється свій колір.
Так як для скидання заряду сенсора потрібен якийсь час, існує затримка між натисканням на кнопку затвора і часом зйомки. Використання великих буферів пам'яті і швидких процесорів зменшує затримку. Якщо файл не записується в так званий «сирий» формат RAW, він стискається відповідно до обраного коефіцієнтом стиснення. І в підсумку файл зображення записується або на вбудовану пам'ять, або на знімну карту пам'яті.
Загалом цифровий фотоапарат це не стільки електроніка, скільки дуже складна і ніжна оптика, де найменший дотик пальцями або пилинки можуть погіршити подальшу роботу фотоапарата. При розбиранні та складанні фотоапарата потрібна ретельна уважність і акуратність, достаток маленьких частин, тонкощі електронної системи робить досить складною лагодження фотоапарата в домашніх умовах.
