Схема вузла виміру і обліку товарної нафти

Вузол обліку (СВКН, СІКНП, СІКНС) - це автоматизована система обліку нафти (нафтопродуктів, сирої нафти), яка призначена для автоматизованих вимірювань відповідно до вимог діючої нормативної документації (НД) при проведенні комерційного обліку або оперативного обліку між приймаючої і здає сторонами.

Основні функції, що їх Системою вимірювань кількості та показників якості нафти, (нафтопродуктів, сирої нафти):

  • автоматизоване вимірювання маси брутто нафти (нафтопродуктів / сирої нафти) і обчислення маси нетто нафти (нафтопродуктів / сирої нафти);
  • автоматизоване вимірювання технологічних параметрів;
  • автоматизоване вимірювання якісних показників нафти (нафтопродуктів / сирої нафти),
  • відбір об'єднаної проби відповідно до з ГОСТ 2517;
  • відображення (індикацію), реєстрацію та архівування результатів вимірювань;
  • повірка робочих і еталонних засобів вимірювань (СІ) на місці експлуатації без порушення технологічних процесів;
  • контроль метрологічних характеристик (КМХ) СІ на місці експлуатації без порушення технологічного процесу;
  • передачу даних на верхній рівень.

Вузол обліку (СВКН, СІКНП, СІКНС - в залежності від робочого середовища) - являє собою комплекс виробів заводської готовності, що складається з наступних функціональних частин:

  • комплекс технологічний (КТ);
  • система збору, обробки інформації та управління (СОІ);
  • система розподілу електроенергії;
  • комплект запасних частин, інструментів і приладдя.

Комплекс технологічний (КТ) представляє сукупність функціонально об'єднаних вимірювальних перетворювачів, вимірювальних приладів, що показують, технологічного обладнання та трубопровідних конструкцій.

Вузол обліку складається з наступних основних функціональних блоків:

  • блок вимірювальних ліній (БІЛ) - забезпечує комерційний або оперативний облік нафти, (нафтопродуктів, сирої нафти),
  • блок вимірювань показників якості (БІК) в складі вузла обліку та забезпечує вимірювання параметрів якості продукту (робочого середовища),
  • стаціонарна повірочна установка (ПУ) або вузол підключення пересувної повірочної установки (УП ППУ) для повірки та контролю метрологічних характеристик лічильників-витратомірів вузлів обліку.

На вимогу Замовника комплекс технологічний (КТ) оснащується наступними додатковими блоками і обладнанням:

  • блок фільтрів (БФ);
  • пересувна або стаціонарна еталонна повірочна установка (ЕПП);
  • блок регулювання витрати (БРР) і / або тиску (БРД);
  • резервна схема обліку (РСУ);
  • міжблочні обладнання.

Схема вузла виміру і обліку товарної нафти

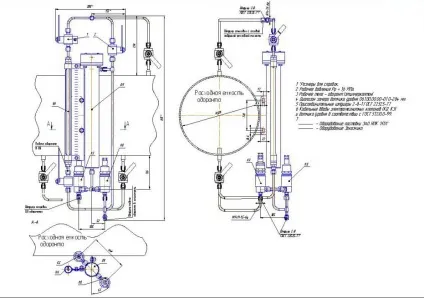

Вузол призначений для автоматичного дозування рідкого етилмеркаптану (одоранту) на ГРС або УПТПГ.
Вузол заміру входить до складу вузла дозування одоранту «серії 055», а також поставляється як окремий виріб для комплектації систем одоризації.
На даний момент випускаються Вузли виміру, призначені для установки на витратні ємності одоранту з номінальним діаметром 300. 400 і 700 мм.

Вузол заміру складається з наступних складових частин:
• датчик рівня;

• покажчик рівня з лінійкою;

• блок управління БУ - 103; в комплект поставки додатково входить: сигналізатор рівня СУ-60 (при необхідності); 2) керівництво з експлуатації; 3) паспорт.
