Схема вентиляції в панельному будинку 9 поверхів

Завдання організації нормального газообміну і вентиляції в багатоквартирних будинках одночасно проста і складна. Простая- тому, що значна висота будівлі дозволяє отримати хороший рівень тяги, складна - тому що схема організації вентиляції повинна забезпечувати найбільш оптимальний коефіцієнт зміни повітря в приміщенні. Для панельного будинку, з практично нульовою паропроникністю стін, навіть невелике погіршення якості роботи вентиляції миттєво позначається на самопочутті мешканців.

Як влаштована вентиляція в панельному будинку

Сучасна пасивна вентиляція в панельному будинку не особливо відрізняється від тих, які використовувалися 50-60 років тому:

Схема вентиляції з організацією відбору повітря з квартир в єдиний вентиляційний колодязь. Такий варіант найчастіше використовується в висотних будівлях з поверховістю не менше дев'яти;
Система з підключенням індивідуальних вентиляційних висновків з квартир в збірний колектор даху або горищному приміщенні;

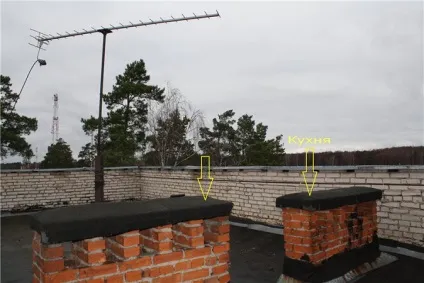

Схема з висновком індивідуальних для кожної квартири витяжних труб на дах будівлі, такі системи характерні для старих 5-ти поверхових «хрущовських» панельних будинків.

До відома! Останній варіант організації вентиляції дуже непогано показав себе в цегляних будівлях, але для панельного будинку його ефективності було явно недостатньо.

Сучасна вентиляція працює на спарених або прибудованих каналах. Це означає, весь забруднене повітря з квартири в панельному будинку видаляється з трьох санітарних зон, кожна зона оснащена своїм воздуховодом - з кухні, із санвузла та ванни, і вентиляція основного приміщення квартири.

Переваги та недоліки різних схем вентиляції панельних конструкцій

Першою в багатоповерхових будинках стала застосовуватися багатоканальна система вентиляції. І поки будинки будувалися з цегли, установка системи вентиляції цілком задовольняло на прийнятному рівні потреби в воздухообмене в квартирах 5-ти поверхового панельного будинку. Тим більше що численні щілини і нещільності в віконних і дверних рамах створювали нормальний підпір і приплив повітря, що забезпечують стабільні характеристики витяжної труби.

З появою бетонних будинків панельних конструкцій з'явилося кілька додаткових проблем:

Багатоканальна схема виявилася занадто громіздкою і забирала великий обсяг простору всередині будівлі. Для будівель вище 5-ти поверхів така схема вентиляції ставала все більш важкою і громіздкою;
Продуктивності багатоканальної схеми було явно недостатньо для нормального вирівнювання припливу свіжого повітря по всій квартирі в панельному будинку, в кухні і санвузлах ефективність вентиляції була мінімальна, а в житлових приміщеннях її робота була надмірною, що часто супроводжувалося зворотним перетіканням забрудненого повітря з сервісних приміщень в житлові кімнати ;
У простій багатоканальної схемою були відсутні будь-які засоби регулювання і вирівнювання продуктивності повітропроводів, незалежно від поверху панельного будинку. Як правило, нижні поверхи вентилювалися значно краще верхніх.

До відома! Такий розподіл ефективності воздухозабора призводило до того, що мешканці першого-другого поверхів змушені були миритися з інтенсивними втратами тепла в зимовий час, а власники квартир на верхніх поверхах ризикували отримати отруєння через погане видалення продуктів згоряння газу на кухні.

Вентиляція в панельному дев'ятиповерховому будинку

Для сучасного багатоповерхового будинку в дев'ять поверхів проблеми з організацією нормально працюючій вентиляції були вирішені за допомогою простого рішення. Замість того, щоб влаштовувати окремо вентиляційні канали великої протяжності для кожної квартири панельного 9-ти поверхового будинку, фахівці побудували одну вентиляційну шахту великого діаметру.

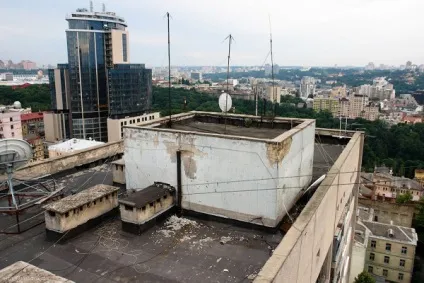

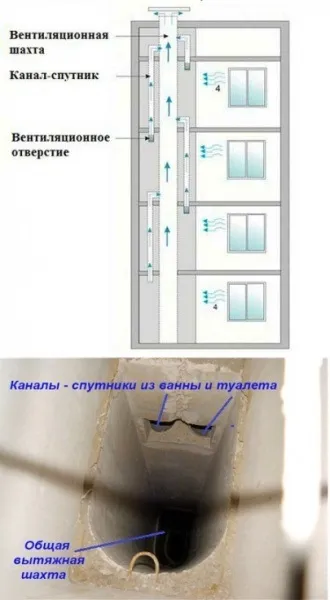

Сьогодні схема вентиляції в панельному будинку 9 поверхів використовує один головний магістральний повітропровід з підключеними до нього короткими повітроводами окремо з кожної квартири. Збірний колектор на даху забезпечили дефлектором, що підсилює тягу при вітряну погоду. У перших варіантах системи вентиляції висновок з вентиляційної шахти обладнали спеціальної автоматичної щілинний гратами-заслінкою, що дає можливість зберігати постійну швидкість повітря в головному вентиляційному каналі.

Пізніше від неї відмовилися, і верхні два поверхи панельного будинку стали обладнати по-старому - з індивідуальним висновком вентиляційних каналів на дах. Таким чином, забезпечувалася стабільна робота головної труби і відмінний рівень вентиляції на верхніх поверхах. Крім цього, індивідуальні висновки з кожної квартири стали підключати не безпосередньо, а вище, - через два-три поверхи. Невеликого і вузького індивідуального вентиляційного каналу довжиною в п'ять-сім метрів вистачало, щоб значно поліпшити роботу вентиляції в квартирі панельного будинку.

Особливості роботи системи вентиляції панельного будинку

Серед основних недоліків наведеної системи видалення повітря в панельному будинку найбільш неприємними є:

Різке зниження ефективності пасивних вентиляційних пристроїв в спеку, навіть у нічний час або при вітряну погоду;
Можливий перетікання видаляються вентиляцією запахів і газів з однієї квартири в іншу. Найчастіше причиною такого ефекту може послужити встановлена кимось із мешканців електровентіляторная система вентиляції в санвузлі або в кухні. Щоб уникнути подібного явища, необхідно всім мешканцям встановлювати активну схему припливно-витяжної вентиляції з зворотним клапаном. В іншому випадку, підвищуючи ефективність витяжки в своїй квартирі, ви, таким чином, створюєте умови для зміни напряму руху повітря на нижніх поверхах;
Падіння продуктивності головної вентиляційної шахти через різке збільшення відкладень пилу, різного роду забруднень на внутрішніх стінках повітроводів. Відкладення пилу на стінках шахти всього в 0,5 см можуть знижувати ефективність її роботи до 20%.

Однією з причин накопичення бруду і пилу в вентиляційних каналах є відсутність елементарних схем фільтрації, що затримують випаровування жирів і продуктів горіння газу.

Сучасні системи вентиляції для панельного будинку

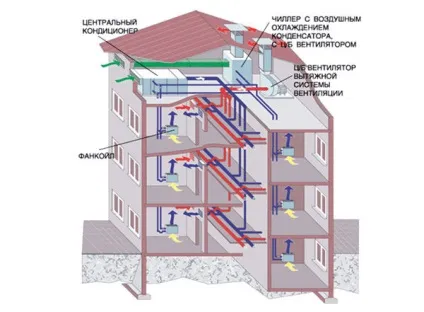

Низька ефективність і сильна залежність від погодних умов все частіше змушують проектні та будівельні організації відмовлятися від використання пасивних систем повітрообміну на користь більш гнучких і ефективних приточно-витяжних систем з примусовим принципом вентилювання. Де факто вони стали стандартом для висотних панельних будинків, офісних будівель і торгових центрів.

Крім створення комфортних умов перебування в панельному будинку за допомогою систем кондиціонування і вентиляції, такі пристрої дозволяють ефективно зберігати тепло і знижувати витрати на опалення приміщень.

Найчастіше в системі для панельного будинку застосовується забір повітря з рівня 2-3 поверху, після очищення і зволоження осьові вентилятори нагнітають потоки повітря по зовнішнім вентиляційним коробам по поверхах панельного будинку. Паралельно працює витяжна схема, встановлена на даху і відбирає тепло у відпрацьованого повітря.

висновок

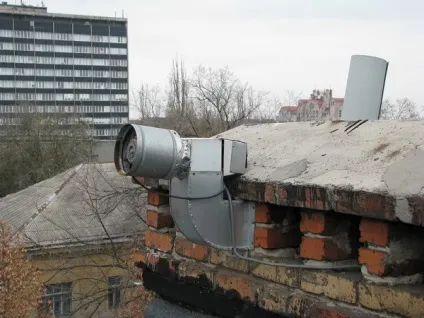

Більшість панельних будинків старої споруди не можуть бути переобладнані на активний варіант вентиляції та повітрообміну. Крім того, подібні проекти вимагають значних капітальних витрат, на які більшість власників квартир в панельному будинку йти не готови.В цих умовах поліпшити роботу схеми можна регулярним обслуговуванням і чищенням шахт і вентиляційних магістралей, в середньому один раз в два роки. Крім того можлива установка сучасних схем дефлекторів, здатних посилювати роботу витяжних пристроїв на 10-15% навіть в літню пору.
