СХЕМА ШІМ РЕГУЛЯТОРА

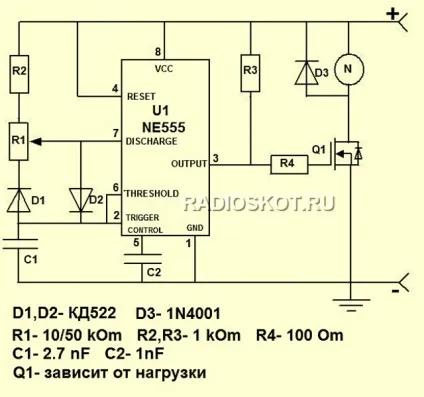

Регулювання обертів електродвигунів в сучасній електронній техніці досягається не зміною напруги живлення, як це робилося раніше, а подачею на електромотор імпульсів струму, різної тривалості. Для цих цілей і служать, що стали останнім часом дуже популярними - ШІМ (широтно-імпульсно модульовані) регулятори. Схема універсальна - вона ж і регулятор оборотів мотора, і яскравості ламп, і сили струму в зарядному пристрої.

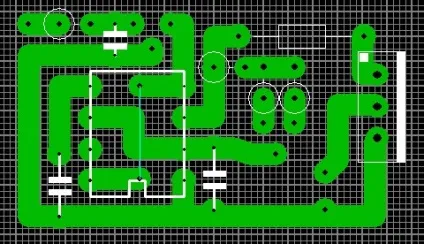

Зазначена схема відмінно працює, друкована плата додається.

Без переробки схеми напруга можна піднімати до 16 вольт. Транзистор ставити в залежності від потужності навантаження.

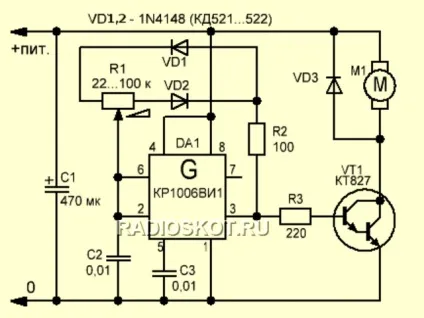

Можна зібрати ШІМ регулятор і за такою електричній схемі, зі звичайним біполярним транзистором:

А при необхідності, замість складеного транзистора КТ827 поставити польовий IRFZ44N, з резистором R1 - 47к. Полевик без радіатора, при навантаженні до 7 ампер, не гріється.

Таймер на мікросхемі NE555 стежить за напругою на конденсаторі С1, яке знімає з виведення THR. Як тільки воно досягне максимуму - відкривається внутрішній транзистор. Який замикає висновок DIS на землю. При цьому на виході OUT з'являється логічний нуль. Конденсатор починає розряджатися через DIS і коли напруга на ньому стане дорівнює нулю - система перекинеться в протилежний стан - на виході 1, транзистор закритий. Конденсатор починає знову заряджатися і все повторюється знову.

Заряд конденсатора С1 йде по шляху: «R2-> верхнє плече R1 -> D2«, а розряд по шляху: D1 -> нижнє плече R1 -> DIS. Коли обертаємо змінний резистор R1, у нас змінюються співвідношення опорів верхнього і нижнього плеча. Що, відповідно, змінює відношення довжини імпульсу до паузі. Частота задається в основному конденсатором С1 і ще трохи залежить від величини опору R1. Змінюючи відношення опорів заряду / розряду - міняємо шпаруватість. Резистор R3 забезпечує підтяжку виходу до високого рівня - так так там вихід з відкритим колектором. Який не здатний самостійно виставити високий рівень.

Рекомендації по збірці і налаштування

Діоди можна ставити будь-які, конденсатори приблизно такого номіналу, як на схемі. Відхилення в межах одного порядку не впливають істотно на роботу пристрою. На 4.7 нанофарадах, поставлених в С1, наприклад, частота знижується до 18кГц, але її майже не чути.
