Схема підключення сонячних батарей до контролера, мережі і акумулятора
Якщо Ви вирішили зробити вуличне освітлення на сонячних батареях або просто хочете організувати незалежне електропостачання ділянки, насамперед потрібно вибрати відповідну електростанцію і розібратися з її підключенням. Як перший, так і другий момент може викликати безліч питань, особливо у новачків в електриці. Щоб Новомосковсктелі «Сам електрика» вміли сполучати панелі між собою і підключати їх до домашньої мережі далі ми розглянемо найбільш ефективні схеми підключення сонячних батарей до контролера, акумуляторної батареї та мережі заміського будинку!
Отже, перше, про що Ви повинні мати уявлення - з чого складається комплект сонячної електростанції. Основні елементи системи представлені такими пристроями:
- Батареї, які поглинають світло сонця. Дані модулі перетворюють природне світло в електричну енергію.
- Контролер заряду-розряду АКБ, який стежить за напругою акумуляторів. Якщо в денний час доби акумулятори перезаряджені (на клемах 14 Вольт), контролер відключає процес зарядки. Якщо вночі АКБ розрядилися (напруга гранично низька - 11 Вольт), контролер запобігає подальшу роботу електростанції.
- Акумулятор, який призначений для накопичення згенерованої електроенергії.
- Інвертор - перетворює 12 Вольт в змінні 220, необхідні для роботи домашніх електроприладів, системи освітлення і побутової техніки.
Звертаємо Вашу увагу на те, що між усіма пристроями: контролером, інвертором, навантаженням і акумулятором бажано поставити запобіжники, які захистять систему при виникненні короткого замикання в мережі!
У найпростішому виконанні схема підключення сонячних батарей до контролера, акумулятора, инвертору і навантаженні виглядає наступним чином:
Як Ви бачите, особливих складнощів у підключенні немає, головне дотримуватись полярності і підключати всі штекери в потрібні роз'єми контролера. У такому варіанті дуже складно щось переплутати. А ось якщо Ви вирішили використовувати електроенергію від сонця одночасно зі стаціонарною мережею, схема підключення сонячних батарей повинна виглядати наступним чином:
Тут потрібно пояснити: резервируемая навантаження - це резервне освітлення. котел і, наприклад, холодильник. Чи не резервируемая - побутова техніка, світло в будинку і т.д. Чим більше ємність акумулятора, тим довше зможуть пропрацювати резервуються електроприлади в автономному режимі!
Зі схемою підключення сонячних батарей до мережі змінного струму розібралися. Тепер потрібно розглянути не менш важливу частину питання - правильне з'єднання панелей між собою.

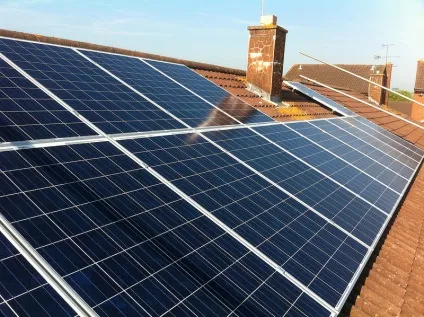

Модулі на даху заміського будинку
Одна панель підключається до контролера без проблем - плюс і мінус потрібно під'єднати до відповідних роз'ємів контролера. А що робити, якщо у Вас кілька батарей в системі? Тут можна скористатися однією з наступних схем з'єднання сонячних панелей:
- Паралельна. В цьому випадку потрібно підключити однойменні клеми один з одним: плюс до плюса, мінус до мінуса. В результаті напруга на виході залишиться все тих же 12 Вольт.
- Послідовна. Плюс першої панелі потрібно підключити до мінуса другий. Що залишився плюс другий батареї і мінус першої потрібно під'єднати до контролера. Підсумок - на виході 24 вольта, що може іноді знадобитися в домашніх умовах.
- Змішана (послідовно-паралельна). Дана схема підключення сонячних панелей на увазі з'єднання між собою декількох груп батарей. Усередині кожної групи пристрої з'єднуються паралельно, а вже потім послідовно, як показано на зображенні. Такий варіант дозволить зробити найбільш підходящі на виході характеристики напруги.
Огляд правильного під'єднання
Ось і все, що хотілося розповісти Вам про те, які бувають схеми підключення сонячних батарей заміського будинку до електричної мережі змінного струму. Як Ви бачите, розводка проводів не складна, головне бути уважним і визначитися, яке навантаження повинна бути на виході. Дуже важливий момент, на якому і хотілося б завершити цю статтю - ні в якому разі не підключайте інвертор безпосередньо до контролера. Таке з'єднання буде згубним для домашньої електростанції!
