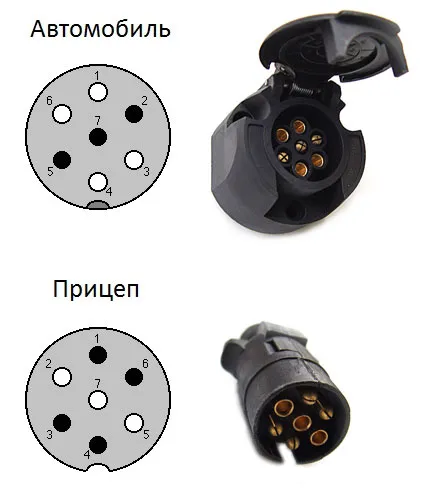

Схема підключення роз’єму причепа (терморегулятори розетки фаркопа)

Зверніть увагу, що на причепах МЗСА до 5-го сигналу нічого не виводитися. Відповідно, якщо у вас на причепі МЗСА не горять габаритні вогні, швидше за все в розетці фаркопа сигнал виведений тільки на 5-й контакт, а на 7-й немає.

Деякі українські виробники причепів при установці ліхтаря заднього ходу підключають його до 5-ї клеми, а за габаритами залишають 7-й контакт.

Схема підключення 13-контактної розетки автопричепи розібрана в окремій статті.

От молодець, велике Вам спасибі. ВВХ (всім всього хорошого).

Дякуємо! Виручив, а то хто то розетку з різав. Методом тику не хотілося запобіжники палити.

Добридень! У мене два сучасних причепа різних фірм.На одному причепі все працює, а на причепі МЗСА не горять габарити і підсвічування номера. Розкрив розетку на фаркоп і дійсно 5 контакт живиться, а 7 немає. Провід з 5 переподсоедініл на 7. Перевірити пішла чи несправність немає можливості тому МЗСА поїхав з іншою машиною. Але чисто теоретично габарити і підсвічування номера буде працювати якщо тепер живиться 7 контакт, а п'ятий немає?

За ідеєю все має бути нормально. Як варіант, можна в зарядному причепа з'єднати контакти 5 і 7 окремим дротом - тоді габарити точно будуть горіти на всіх авто.

Дякуємо. Якщо що то, спробую.

авто Паджеро 4 причіп ЛАВ 81012 на причепі правий поворот горить постійно з габаритами Що треба зробити Нужен совет

здрасти! Сергій, а чому у вас на схемі земля вказана білим дротом а не чорним?

Добридень! Хотів дізнатися, як підключити задній хід на причепі здоровань, а саме який дріт (+ або -) і звідки його тягнути. Адже у машини задній хід загоряється через масу, а у причепа маса поєднана з кузовом (проводка штатна і ліхтарі теж).

Спасибі, відірвалася вилка підключив по схемі, все працює.

Денис, добрий день. Ради допомогти.

У мене MB VITO115, при підключенню причепа пропадає світло габаритів на авто .а на причепі вогні моргають через 10 сек..Сказалі що потрібен блок реле окремо встановити .Так це?

Добрий день. Підкажіть будь ласка, чому на Пасаті б3 не горять задні протитуманні ліхтарі? Чи може причиною бути несправність розетки автомобіля? Новомосковскл на форумах, що в розетці можливо залипнула реле, яке відключає ліхтарі автомобіля при підключенні причепа

Олексій, здрастуйте. У вас на причепі протитуманні фари не горить або на машині? Якщо мова про машину, то перевірте запобіжник протитуманного ліхтаря і лампочки. Якщо не вони, то до електрика.

а щоб не переробляти, можна відразу 7 і 5 зімкнути. нічого не згорить.

Добрий день. Краще звернутися електрику з такого питання.

Доброго дня. на причепі пропав весь світ підкажіть де пошукати неполадки?

Максим, добрий день. Спробуйте перевірити розетку на автомобілі, а краще довірити це питання професійного електрику.

Дякуємо. Дуже допомогло.

Вітаю! А що міг переплутати, якщо з Пріорой все працює, а на Патріоті коли нажімаеш гальмо, зменшується світло габаритів і спалахують все поворотники? А так все працює.

Є ГОСТ 9200 - 76 З'єднання семиконтактні роз'ємні для автомобілів і тракторів. Там номера контактів і рацветка проводів зовсім не така.

ГОСТ 9200-76 дуже суперечливий, і там дано кілька колірних маркувань, що суперечать один одному. Кольорове кодування, що використовується в електропроводці МЗСА практично збігається з колірним кодуванням ГОСТ 9200-76 на 10-й (11-й) сторінці. З ГОСТ 9200-76 ми можете ознайомитися на профільних сайтах, наприклад на gostexpert.ru

Здраствуйте. Їздив до недавнього часу і все було ОК. При розвороті зламав розетку замінив на нову по тій же схемі, тепеть при підключенні причепа загоряються всі поворотники слабким світлом, а при включенні повороту все починає Маргай

Добрий день. У вас коротке замикання. У розетці, штекері, поруч з ними, а може і в зовсім іншому місці - наприклад, в ліхтарі. Якщо самостійно місце замикання знайти не вдається, зверніться до професійного електрика.

ЗДРАСТУЙТЕ РЕБЯТА.ПОДСКАЖІТЕ ЯК ВИРІШИТИ ПРОБЛЕМУ. Спали впродовж кількох ЗАПОБІЖНИКІВ. НЕРВИ Під кінець. НА Ф. ПАССАТ Б3 Р І Ш И ЗАМІНИТИ РОЗЕТКИ НА ПРИЦЕП. ВСЕ згнили ПРИ ПІДКЛЮЧЕННІ не працює. ЗНЯВ З МАШИНИ ТАМ ВИЯВИЛОСЯ 8 ПРОВОДІВ СТОЯЛА РОЗЕТКА ПЛАСТМАСОВА. Я Р І Ш И ПОСТАВИТИ металическую .ПОДСКАЖІТЕ ЯКИЙ ДРІТ МАСА. І які додатки ПІСЛЯ І КУДИ.

Леонід, бери товариша і контрольку кожен провід. Щодо 8 проводів це у тебе дві маси. Одна пряма зі щитка, друга кузов.

Добрий день. Поставив фаркоп. терморегулятори 7 контактів, йде проводка на 6 контактів А ось причіп залишився зі старої машини терморегулятори 7 контактів але проводка на 4 контакту .Що робити?

Добрий день. А що таке проводка на 4 контакту? Якого дроти немає і чому? Якщо проводка стара-перероблена-саморобна і один з проводів (поворотник?) Зняли і викинули, то його потрібно обов'язково провести. Або купивши монтажний провід, або купивши готові джгути проводів.

До штекіру на причепи підведено 4 дроти вже з заводу виробника .Пріцеп (Бджілка) чіпляли на Калину, в даний момент Гранта.

Рідна схема з паспорта 1) Лев пов 4) пр пов 6) стоп 7) габарит. Маси вобще немає за схемою напевно по кулі дожна бігти

як підключити причіп до машини собака відгризла розетку на причепі проблема стала в тому що на причепі всі дроти білі

Олексій, швидше за все зачистити дроти, взяти старий акумулятор і знайти з 5-7 проводів спочатку мінус. Потім перебрати все плюсові дроти і позначити їх (наприклад, залишити смужки маркером і записати позначення). Потім вже по схемі прикрутити дроти в зарядному і перевірити працездатність на автомобілі.

підкажіть чому поваротнік тухне

Сергій, варіантів несправність електрики безліч. Треба дивитися, можете приїхати до нас. Але для початку переконайтеся, що контактів не окислені і лампочка не відходить.

Це стандарт. Чим старіше причіп, тим більша ймовірність, що проводку причепа зробили або переробили якось інакше. Це означає, що підключивши причіп до автомобіля, у кого проводка зроблена за стандартом, ліхтарі горіти не будуть. Наводити проводку на причепі в порядок, або влаштовувати колгосп в розетці автомобіля, вирішувати вам.

скажіть будь ласка, на причепі після заміни роз'єму змастили контакти вазеліном. при включенні габариту і аварійну сигналізацію одночасно починають моргати повороти і габарити впливає вазелін, спасибі

Шаміль, не зовсім зрозуміло, навіщо Ви використовували вазелін.

дуже допомогло)) велике спасибі)))
