Схема підключення люстри з пультом, як підключити люстру з пультом управління, підключення харчування

Переваги та недоліки люстр з пультом управління

Люстрою вже давно називають світильник, який встановлюється під стелею. Вони бувають самих різних видів і конструкцій. Можна зустріти люстру, у якій одна лампочка, а в сусідній кімнаті підвішена вже з кількома лампочками. Можна включити відразу всі лампочки, а якщо вимикач здвоєний, то підключаються лампочки по черзі. Сьогодні на будівельному ринку з'явилися люстри з дистанційним управлінням, включати і вимикати їх можливо за допомогою пульта управління.

Як влаштовані люстри з пультом дистанційного керування

Може виникнути питання про те, для чого потрібен пульт, коли її можна включити і вимкнути за допомогою встановленого вимикача. Слідом виникає наступне питання про необхідність самого вимикача, якщо є дистанційне керування.

Зазвичай у таких люстр є не одна, а кілька світлових груп, світлодіодне освітлення для створення світлових ефектів і галогенові лампочки для освітлення, всім цим можна керувати віддалено.

Схема управління працює за допомогою радіоканалу, це дозволяє управляти пристроями поза зоною прямої видимості, зона дії від 10 до 100 метрів.

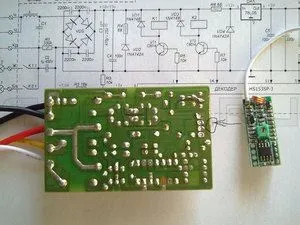

Пульти завжди працюють в одній зв'язці з приймачами, налаштованими на одну частоту, і продаються в одному комплекті. За допомогою приймача управляється контролер, керуючий створенням світлових і колірних ефектів. Для управління ефектами є кнопки на пультах.

Контролер може управлятися і з допомогою вимикача. Він запрограмований і налаштований таким чином, що при кожному включенні вимикача, буде підключений новий світловий режим. У корпусах люстр розташовані також блоки живлення для світлодіодів і галогенних ламп.

Як правильно зібрати люстру

Після розтину пакувальної коробки перевіряють комплектність поставки. Повинні бути:

• світлодіодні світильники.
• галогенові світильники
• блок живлення.
• пульт керування.

Здавалося б, що немає нічого складного в тому, щоб зібрати і підключити її до електричної мережі. Насправді воно так і є, але багато часу йде на розпакування і підготовку до складання всіх її комплектуючих виробів. Коли все розпаковано і підготовлено до монтажу, можна сміливо починати роботу.

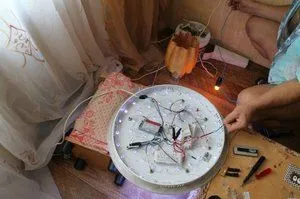

У корпусі люстри, який буде закріплений на стелі, встановлюють контролер і блок живлення. Їх необхідно обмежити у свободі переміщення, тобто необхідно ретельно закріпити в корпусі за допомогою двостороннього скотча.

Як підключити люстру з пультом

Для виконання робіт з підключення необхідно мати:

• мультиметр
• пробник
• ізоляційну стрічку
• ніж, кусачки, плоскогубці з ізольованими ручками

Схема підключення досить проста. Нову люстру, зазвичай встановлюють замість старого світильника. Світлодіодну люстру, з можливістю дистанційного керування, можна буде підключити в тому випадку, якщо в місці підключення виходять три дроти. Якщо в стіні встановлений вимикач, у якого дві клавіші, то три дроти будуть обов'язково. У квартирах, які побудовані за новими проектами, може бути виведено чотири дроти, один з яких буде заземляющим.

Його необхідно визначити, а зробити це найлегше за допомогою мультиметра. Обов'язково відключають автомат в квартирному щитку. Один щуп приладу підключають до заземлення, в ролі якого може виступити металевий радіатор опалення або металевий ящик квартирного щитка в під'їзді. Другий щуп черзі підносять до очищеним проводам на стелі. Той провід, який покаже опір і буде заземляющим.

Далі, за допомогою пробника або індикатора визначають «нуль» і «фази» на проводах і маркують їх, так як подальша робота буде проводитися при відключеному електроживленні і визначити їх навіть пробником не вийде.

Якщо на стелі залишився гачок від старої люстри, його видаляють, він не знадобитися. У комплекти світлодіодних, завжди входять кронштейни для кріплення до стелі, ось їх і слід встановлювати. Приділіть цьому особливу увагу, щоб одного разу вона не звалилася зі стелі.

Для управління режимами роботи світлодіодних світильників, вони можуть комплектуватися дистанційними, а до деяких моделей надаються ще й стаціонарні пульти управління. Схеми їх підключення дещо відрізняються. Стаціонарний пульт встановлюється на місце вимикача в стіні. З його допомогою, крім управління освітленням, можна шукати загубився пульт управління.

Встановлюючи стаціонарний пульт управління, знову нагадуємо про необхідність відключення електроживлення, знімають вимикач і від'єднують дроти від нього. Наступним кроком буде з'єднання на стелі загального проводу з будь-яким фазним проводом. При включенні харчування на з'єднаних проводах буде напругу живлення. Ці дроти підключають до вхідних клем на пульті. Третій провідник повинен бути підключений до вихідний клеми.

Виконанням команд, що надходять з пульта, займається контролер, який повинен бути підключений до люстри. Порядок його підключення і схема, є на тильній стороні коробки контролера. Контролер зазвичай кріпиться в корпусі люстри під стелею. Клеми з маркуванням N і L підключають дроти, які були здвоєні під стелею. Третій провідник чекає свого підключення до клеми «вихід». Якщо є четвертий, заземлення, його з'єднують з жовтим проводом світильника.

Перш ніж почати користуватися, ще раз уважно перевіряють всі підключення і з'єднання, і тільки потім вставляють харчування в дистанційний пульт і роблять пробне включення.
