Схема підключення кнопки дрилі

Ремонт електричної дрилі може бути здійснений своїми силами. Для цього потрібно знати певні види поломок і способи відновлення агрегатів. Особливої уваги потребує схема підключення кнопки електродрилі. Також слід розглянути і пов'язані з її роботою несправності. Якщо знати тонкощі роботи свого інструменту, його легко буде полагодити в будь-який час. Перед ремонтом слід дізнатися, яка схема підключення кнопки дрилі використовується в конкретній моделі.

можливі несправності

Якщо робота дрилі стала погіршуватися, варто провести її діагностику. Спочатку необхідно перевірити привід на різні пошкодження. Також в першу чергу перевіряється наявність напруги в мережі, від якої живиться прилад.

Акумуляторні моделі можна продіагностувати за допомогою спеціального приладу - тестера. Напруга, яке вказується виробником, має відповідати значенням, що видається тестирующим приладом.

При меншій напрузі слід замінити акумуляторну батарею. Самі часто зустрічаються несправності дрилі:

проблеми, що виникають при несправності механізму кнопки;
поломка двигуна;
знос щіток.

Якщо знати, як здійснюється під'єднання кнопки інструменту, можна легко впоратися з поломкою, пов'язаної з цією деталлю. Також слід пам'ятати, що безліч проблем, які виникають при роботі дрилі, пов'язані з запиленістю приладу. Його слід чистити після кожного використання. В іншому випадку інструмент прослужить набагато менше.

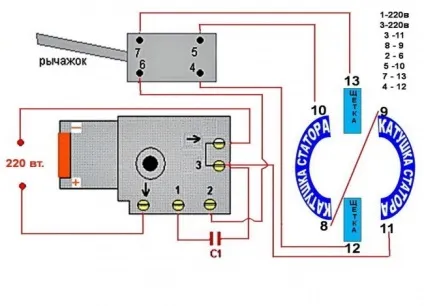

Схема підключення

Для перевірки працездатності інструменту використовувати тільки тестер недостатньо. Основна частина кнопок приладу оснащується механізмом плавного регулювання швидкості. Саме тому тестер може видати некоректні значення. В цьому випадку слід ознайомитися з конкретною схемою підключення кнопки.

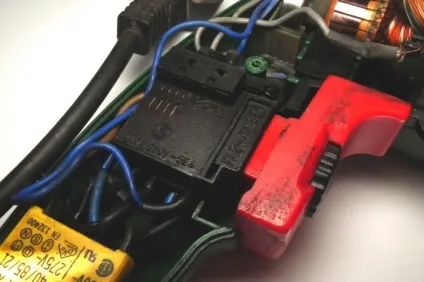

Нерідко в електричних дрилях до клеми йде тільки 1 дріт. За рахунок цього при замиканні контакту кнопкою здійснюється прозвонка клем. В даному випадку миготіння лампочки означає, що з кнопкою все в порядку. У випадку з несправним механізмом тестер реагувати не буде.

При виконанні заміни кнопки слід враховувати, що схема може мати досить простий пристрій, а може бути виконана з реверсом. За рахунок цього кожен процес, пов'язаний із заміною кнопки інструменту, повинен виконуватися відповідно до схеми. Нічого не можна додавати. Наприклад, розмір нової деталі повинен бути відповідним. Дрилі з реверсом доведеться перевіряти на несправність трохи довше, ніж прості моделі.

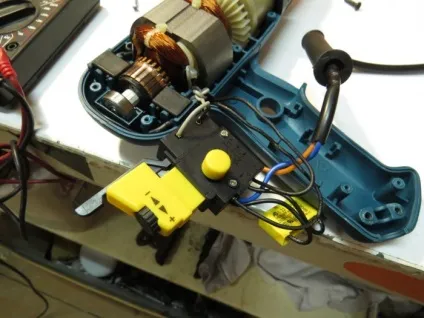

підключення кнопки

Незважаючи на складність процесу по заміні кнопки її можна виконати своїми руками. При цьому важливо дотримуватися певних правил. Наприклад, необхідно пам'ятати, що неакуратне відкриття корпусу часто тягне за собою випадання деяких деталей. Якщо цього не уникнути, збірка пристрою виявиться досить складною.

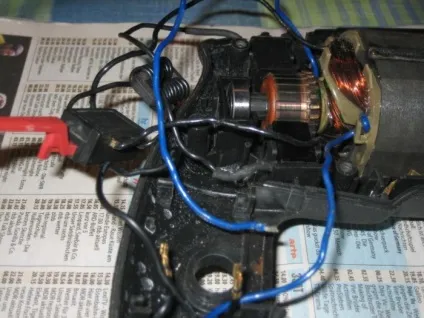

Щоб відкрити дриль, необхідно дуже плавно підняти кришку, а потім відзначити точки розташування різних елементів пристрою на папері. Ремонт кнопки здійснюється наступним чином:

Спочатку необхідно підчепити фіксатори кожуха, і стягнути їх.
Кожна клема, на якій є нагар або іржа, повинна бути очищена. Для цієї мети використовують наждачний папір або спирт.
Після цього необхідно заново зібрати інструмент таким чином, щоб всі елементи пристрою залишилися на своєму місці. Потім потрібно перевірити працездатність дрилі.
Нерідко причиною поломки стає стирання робочої поверхні під реостатом. Краще їм не займатися - простіше придбати новий. Така деталь відрізняється високою складністю.

Багато власників електричних дрилів з реверсом цікавляться, де можна знайти таку схему. Перш за все, її слід пошукати в інструкції до інструменту. Однак якщо таких даних немає, доведеться запитати поради у професіонала або завантажити керівництво в інтернеті. Інструкції до багатьох дрилям знаходяться на сайті виробника.

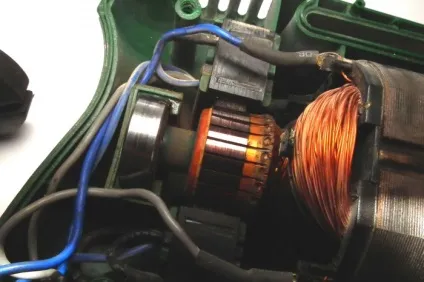

Перевірка електродвигуна

Поломка статора або якоря дрилі може статися з різних причин. Швидше за все, до цього призвело недотримання правил експлуатації приладу. Наприклад, у багатьох випадках інструмент просто перевантажується, працюючи без перерв. В такому випадку двигун зношується набагато швидше.

Друга причина зазвичай полягає в низькій якості обмотувального дроту, які нерідко використовують в бюджетних виробах. Дешеві дрилі ламаються набагато частіше більш дорогих. Ремонт здійснюється в цьому випадку за допомогою спеціальних інструментів.

Як видно, ремонт дрилі при наявності точної схеми пристрою можна виконати своїми руками. Така робота не займе багато часу, якщо виконувати її акуратно.
