каскадна котельна

Сьогодні проблема опалення стоїть дуже гостро і її часто розглядають, приділяючи їй велику увагу. У процес залучені як професіонали так і рядові потербітелі. У цьому матеріалі Вам пропонується розглянути рішення виробництва тепла в новому ракурсі. Будуть розглянуті варіанти і підбір котлів з урахуванням можливостей, які може надати сучасна техніка, впроваджена в системи каскадів котлів Therm. Оптимальний вибір теплогенеруючого обладнання допоможе істотно знизити витрати, не економлячи на вимогах до комфорту.

Якщо порівняти суми витрат на експлуатацію житлових будинків чи інших об'єктів до установки каскадних котелень Thermona і після, то економія коштів може досягати неймовірної величини - до 40% в рік. Окупність інвестицій настає дуже швидко. Крім високої ефективності і плавною модуляції потужності в дуже широкому діапазоні, каскадна котельня може бути розміщена безпосередньо в опалювальному об'єкті. Cистема каскаду котлів реагує точно і швидко на вимоги до опалення об'єкта і не має інерціонниx втрат, характерних для неповоротких центральних систем опалення, як і для котелень з одним масивним і громіздким котлом.

Що таке каскад котлів

Каскад котлів - це спеціальна система з'єднання декількох котлів, що дозволяє їм працювати як єдиного цілого. Особливість конструкції котлів Тherm і їх автоматики дозволяє плавно збільшувати вироблювану потужність від 24% номінальної потужності одного використовуваного котла. При необхідності в збільшеній потужності (до 1440 кВт), каскадне включення котлів забезпечить великі переваги. Перш за все, встановлення котлів Therm DUO 50T, DUO 50FT, DUO 50, TRIO 90T, TRIO 90 і 45KD ефективно використовує займану площу. У котельні найвищий коефіцієнт займаної площі до встановленої потужності, при цьому зберігаються всі переваги каскадного підключення і безступінчата модуляція потужності.

В каскад можна включати не обов'язково котли одного типу KD, DUO або TRIO. Котли можна комбінувати різної потужності, що дозволяє досягти адаптації системи до реальних тепловтрат об'єкта і до необхідної продуктивності гарячого водопостачання. В галузі опалення каскад став новаторським способом оптимізації теплогенеруючих об'єктів великої потужності. Один котел великої потужності працював би і при невисокій потреби в теплі, перегріваючи систему, використовуючи каскадне включення можна включити саме ту кількість котлів, яке необхідно в даний момент, що регулюється електронною мікропроцесорної автоматикою.

Підтверджено на практиці, що в опалювальний період в 80% часу потужність котла затребувана тільки на 50%. Тобто, за сезон в цілому, котел використовується тільки на 30% від максимальної потужності. Це означає, що основний час він працює на мінімальній потужності з низьким ККД. Тоді як каскадний схема забезпечує необхідну потужність в даний момент часу, підключаючи один за іншим потрібну кількість котлів і виводячи їх в оптимальний, економічний режим. Каскадне регулювання, кероване програмно, прибирає вплив фактора розбалансування потужності теплогенерації і необхідності в теплі споживачів. Діапазон зміни потужності каскадом дозволяє постійно працювати з низькою температурою опалювальної води, що знижує втрати на випромінювання і в період простою системи. Збільшується готовність і оптимізуються температурні умови опалення для підвищення комфортності використання.

До недавнього часу функціонування каскадної котельні могло підтримувати тільки дороге устаткування, з повністю зміненою автоматикою ведучого котла. Проривом була розроблені для котлів інтерфейси комунікації, підключаються до стандартних платам і дають можливість передавати інформацію між котлами і плавно змінювати потужність всіх котлів, підключених в каскад. Це дозволило встановлювати оптимальні параметри потужності в будь-який момент роботи і отримувати доступ до інформації про вироблених кожним котлом діях, наприклад, при діагностиці несправностей або при пуско-налагодження каскадної котельні. Каскадна котельна - це "інтелектуальна система" з повністю автоматизованим режимом роботи без присутності "людського фактора".

Сьогодні технічне рішення з застосуванням стандартизованого апаратного і програмного забезпечення є і для дуже економних господарів.

чому каскад

Присутні в даний час на ринку котли можуть бути в різному виконанні - котли з однією постійною потужністю, котли з двома постійними потужностями і котли з плавним регулюванням потужності (пріблізітeльно від 40% до 100% потужності). Зазвичай пропонуються блоки управління послідовним включенням котлів ( "каскадниe перемикачі"), які по черзі можуть включати і вимикати котли. Стандартна схема включення - до 4 котлів в каскаді. На практиці цього відповідає крок введеної потужності в 100 кВт, при загальній максимальній 400 кВт, тобто скачок в 25%. На противагу цьому каскад котлів THERM працює від мінімальної потужності, напр. 13 кВт (45 KD) плавно до макс. потужності 400 кВт. Природно, в цьому випадку витрата газу буде значно менше. До переваг каскадного включення котлів, відноситься і велика кількість варіантів можливих котелень. Можна міняти як розташування котлів, так і компоновку самої котельні. Котельню можна розмістити практично скрізь - в підвалі, окремій прибудові або на горищі. Окремі котли і устаткування каскадної котельні можна встановлювати довільно так, що котельня, як дитячий конструктор, точно постане у відведений простір.

Чому каскад з котлів THERM

Настінні котли THERM, при одиночному використанні, плавно регулюють власну потужність від прибл. 23% до 100% (в залежності від типу використовуваних котлів) номінальної потужності. Каскад котлів THERM унікальним, але в той же час простим способом, дає можливість збільшити діапазон плавного зміни продуктивності котeльной від мінімальної потужності, яку виробляє один котел, до максимальної потужності всіх 16 котлів, підключених каскадно. Це розширює діапазон управління від 1,8% до 100% потужності для 16 котлів, включених в каскад. Реалізація дуже проста - в кожен підключається котел встановлюється коммутирующая плата інтерфейсу, що підключається за допомогою двох проводів до інших котлів і повноцінний каскад готовий. Без застосування дорогого каскадного перемикача. Так само просто управління каскадом в цілому. Треба включити всі котли, а потім на першому встановити температуру опалення. Все інше котли зроблять "самі". Відпадає необхідність в трудомісткою і складною налаштування кожного котла, налаштування управління ведучого котла і т.д. При необхідності збільшити кількість котлів, треба підключити до опалювальної системи ще один котел, встановити в ньому інтерфейс, підключити два дроти і запустити каскад.

Все дуже просто. Досить на всіх інтерфейсах встановити перемикачі, в соoтветствіі порядковим номером котла в каскаді, встановити перемикач, що знаходиться в головному котлі, за загальною кількістю котлів і каскад почне працювати. Цю первинну настройку, щоб уникнути ускладнень, повинен зробити сервісний технік. Надалі подібні налаштування більше не виробляються. У разі керування нагріванням опалювальної води по зовнішній температурі (еквітермное регулювання), досить встановити Допольнительно тільки один датчик і каскадний котельня працюватиме в залежності від погодних умов. Еквітермное регулювання настійно рекомендується використовувати в котельнях, що опалюють виробничі або офісні будівлі, для повного виключення помилок, пов'язаних з діями непідготовленого персоналу.

Ще одна перевага котлів THERM проявляється у вирішенні питання гарячого водопостачання (ГВП). Один або кілька бойлерів гідравлічно підключається через триходовий кран до котла в каскаді, а термостат резервуара двома проводами відповідного котла в каскаді і питання ГВС вирішене. Будь котел THERM, підключений в каскад THERM, крім керуючого котла, може гріти воду для гарячого водопостачання. Тим самим максимальну кількість котлів, підключений до каскаду, які можуть нагрівати воду для побутових потреб, становить до 15 одиниць.

виняткова ефективність інвестицій;
економічне і високоефективне рішення комунікації в каскаді;
велика економія витрат у порівнянні з іншими джерелами тепла;
повністю автоматизована робота;
відмінна економіка експлуатації;
широка модуляція потужності котельні в цілому (напр. від 13 до 720 кВт);
висока надійність в роботі;
простий монтаж і введення в експлуатацію;
просте і наочне технічне рішення;
просте і наочне управління;
оптимальна адаптація для підключення бойлера ГВС;
мала площа;
віддалені діагностика і моніторинг котелень;
дбайливе ставлення до навколишнього середовища.

Котли, які використовуються в каскадних котелень

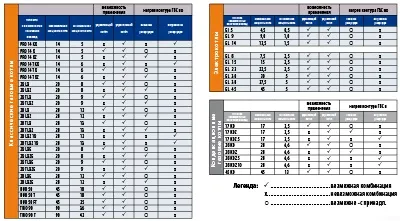

Найчастіше для включення в каскад використовуються котли Therm DUO 50, DUO 50 T, DUO 50 FT, TRIO 90, TRIO 90 T або котли Therm 45 KD. Можна включити в каскад і котли потужністю 28, 20, 17 або 14 кВт. Технічне рішення системи каскаду котлів дозволяє включити в каскад все котли THERM з автоматикою управління DIMS, а це котли з цифровим дисплеєм, за винятком котлів з проточним нагрівом контуру ГВП. Для великих каскадних котелень, перш за все, можна використовувати котли TRIO 90 або версію з примусовим відводом продуктів горіння - TRIO 90T (переваги DUO 50 FT). Окрема тема - це каскадні котельні з конденсаційних котлів Therm 45 KD.

Комбінація інтелектуального управління котлів Thermona і конденсаційного принципу котлів призводить до різкого зменшення витрат на опалення та нагрівання контуру ГВП при збереженні дуже низьких параметрів викидів в результаті процесу згоряння газу. Першим поштовхом для розробки конденсаційного котла THERM 45 KD було переважно застосування його в каскадних котелень. При розробці системи каскадної котельні з конденсаційних котлів фахівці компанії Thermona використовували власний досвід, отриманий при проектуванні систем каскадних котелень з традиційних котлів. Система каскадної котельні в цілому спроектована так, що забезпечує кінцевому користувачеві комплексне, продумане рішення Гідравлічний контур. Тому каскад з котлів Therm 45 KD виконає всі вимоги, що пред'являються до джерела тепла, і не тільки це. Одночасно каскадний котельня дозволяє і використовувати повністю сумісний еквітермное управленіe без необхідності установки додаткових систем управління або регуляторів. Сьогодні не всі виробники можуть запропонувати подібне рішення.

Такий же каскад як з газових котлів THERM, можна зібрати використовуючи електрокотли Therm. Все електрокотли THERM можуть бути пов'язані один з одним. Інтелектуальне управління каскаду електрокотлів дозволяє використовувати в якості джерела тепла каскад з плавним регулюванням потужності. Каскад з електрокотлів THERM дозволяє нагрівати воду для госп. потреб в бойлері. Тільки системи управління каскадами газових і електричних котлів не можуть бути з'єднані між собою.
