Галогенні лампи. Схема підключення галогенних ламп

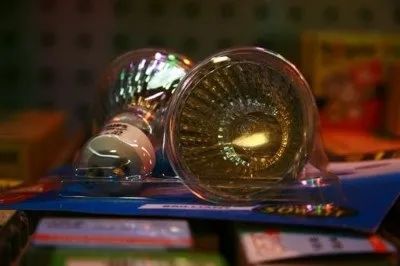

Використовуючи галогенні лампи можна створювати безліч варіантів дизайнерського освітлення багаторівневих стель. Щоб збільшити електробезпека і для економії електроенергії використовують лампи не на 220 В, а на знижену напругу 6 - 24 В. Однак низьковольтні галогенки мають недолік в сильному нагріванні.
Зі зниженням напруги збільшується струм споживання цих ламп, що призводить їх до сильного нагрівання. З метою пожежної безпеки галогенові лампи оснащені спеціальною пожаробезопасной арматурою. Ще один недолік полягає в використанні трансформаторів для харчування низьковольтних ламп.
Але хороші технічні характеристики (економічність, яскравість світіння світлового потоку) мають більше значення ніж перераховані недоліки. Таку схему підключення точкових світильників можна встановлювати в сирому ванном приміщенні. Існують кілька типів галогенних ламп, в залежності від їх професійного або побутового призначення, це;
- лінійний тип галогенок;
- лампи консульной конструкції;
- лампи з відбивачем;
- лампи для побутового користування.
Галогенні лампи можуть бути призначені для напруги 220 В або бути розраховані на низьковольтну напругу. Для низьковольтних ламп потрібна установка трансформаторів зниженої напруги. Схема підключення галогенних ламп дуже проста. Підключення через трансформатор проводиться з боку 220 В і з боку низької напруги.
Схема підключення кожної галогенною лампи через свій трансформатор
Всі підключення робляться в розподільній коробці, щоб була можливість швидко усунути несправність. Як завжди при підключенні вимикачів, з розподільною коробки до вимикача підводиться фаза. Фазовий провідник від вимикача з'єднується з провідником йде на клему фази L трансформатора.
Також нульовий провід клеми N трансформатора з'єднується з нулем в розподільному коробі. З'єднання проводів в розподільній коробці може бути зроблено Клемники Wago, пайкою або обпресуванням - зручним для вас способом, але з дотриманням вимог до з'єднання проводів. Від трансформатора галогенні лампи приєднуються через клемники. Довжина провідника до однієї лампі не повинна бути понад 2 метри.
Схема підключення паралельно трьох галогенних ламп через трансформатор
Це необхідно, щоб не обмежувати струм ламп опором проводу, і не допустити зниження яскравості галогенової лампи. Якщо необхідно встановити світильник на велику довжину, потрібно відповідно збільшувати перетин жил проводів. Для зручного доступу при усуненні несправностей, на стелях встановлюють люки поруч з трансформатором. Трансформатор також не рекомендується розташовувати поблизу опалювальних систем.
При виборі потужності трансформатора підсумовуються всі потужності ламп, потім визначають максимальну потужність трансформатора з запасом 15%. Якщо потужність трансформатора перевищує 200 Вт, тоді необхідно придбавати два трансформатора з нижчою потужністю.
Схема підключення точкових галогенних ламп через двоклавішний вимикач і трансформатор
Розбивка освітлення на кілька груп зі зниженою потужністю трансформаторів дозволяє зменшити струмовий навантаження на провідники і знизити температуру трансформатора, що збільшує його термін служби. В цьому випадку при відмові одного трансформатора інші будуть нормально функціонувати. Для контролю за перевантаженням, в схему підключення галогенних ламп встановлюють автоматичний вимикач.
