Схема підключення електричного котла в систему опалення
З попередньої статті про те, як вибрати електрокотел ми знаємо, що є три методи нагріву теплоносія. Відповідно є три різновиди котлів: ТеНові, індукційні і електродні. Сьогодні ми розповімо вам про підключення електрокотла до системи опалення. Монтаж здійснюється в два етапи. Перший етап - це підключення до системи опалення, а другий - до електромережі. З огляду на, що агрегати можуть працювати як від 220, так і від 380 вольт схеми підключення до джерела живлення трохи відрізняються. Потрібно знати, як правильно підключити електрокотел опалення до мережі з різною потужністю.
Підключення ТеНові електрокотла
Зверніть увагу, що електричні котли не потребують димоході.
Теновий електрокотел найпоширеніший для обігріву житлових приміщень. Це пов'язано з тим, що він дешевий і легко обслуговується. Підключення електрокотла до системи опалення на тенах починається з того, що відводиться місце під його монтаж. В принципі не має значення, де його ставити, головне, щоб вам було зручно. Такі агрегати не виділяють ніяких газів, тому їм не потрібен димохід, на відміну від газового котла. Про монтаж димоходу в системі опалення ми розповідали в одній з попередніх статей.
Перед тим як підключити електрокотел в систему опалення потрібно визначити метод установки і кількість контурів. Є підвісні і підлогові моделі, які можуть працювати на кілька фронтів одночасно. Вони і будинок обігрівають і водою гарячої постачають. У кожному разі потрібно забезпечити, щоб агрегат надійно був закріплений. Якщо котел двоконтурний, то в ньому буде тільки два патрубка. В один буде надходити вода з обратки, а з другого буде виходити нагрітий теплоносій.
У двоконтурних моделях відповідно теж більше на два патрубка. Це вхід і вихід на контур ГВП.
Перед тим як підключити електрокотел в систему опалення потрібно підготувати посадкові місця на контурі.
Теновий котел підключається до контуру за допомогою американок. З'єднання має бути таким, щоб при розкручуванні американок вони залишалися на трубах. Для ущільнення можна використовувати:
На стику з'єднання американки і котла ущільнювачів не застосовуються, так як конструкція гайки передбачає гумову прокладку. В обов'язковому порядку схема підключення електрокотла до системи опалення повинна бути з грязьовики перед нагрівачем. Не можна щоб на тени потрапляв сміття. Якщо в конструкцію ТеНові котла не входить циркуляційний насос, то він повинен бути встановлений окремо. Насос ставиться перед котлом і після розширювального бака.
Після того як котел вже з'єднаний з усією системою опалення його можна підключати до мережі. В котлі вже можуть бути встановлені датчики і серйозні «мізки», які регулюють роботу нагрівача відповідно до призначених для користувача настройками. В апаратах простіше таких надмірностей немає і якщо ви хочете розширити функціонал котла, то можна зібрати окремий електричний блок управління. Блоки управління можуть бути розраховані на 220 і 380 вольт, при цьому є агрегати, що працюють в обох режимах. Переключаються на потрібне напруження вручну.
У документах до нагрівача є вимоги до товщини мідного дроту і рекомендації як підключити електричний котел опалення. В однофазної мережі до агрегату підходить трижильний кабель, а в трифазній - п'ятижильним:
Всі електричні котли повинні бути заземлені - це обов'язково. Згодом можна розширювати спектр можливостей нагрівача, додаючи нові датчики і автоматику в схему підключення електричного котла опалення.
Ще один альтернативний метод - це опалення будинку конвекторами. які обігрівають кожне приміщення окремо.
Щоб більше дізнатися про повітряне опалення в каркасному будинку тисніть швидше сюди.
Підключення електродного електрокотла
Зверніть увагу на те, що насос варто неправильно.
Електродний котел - найменший представник в ніші нагрівачів для будинку. Безсумнівно, є різні моделі, з декількома електродами, але найпоширеніший і відомий маленький одноелектродная котел. Встановлюватися на контур такий агрегат може як у вертикальному положенні, так і в горизонтальному. Крім цього схема підключення електричного котла в систему опалення може складатися з декількох нагрівачів. Їх можна збирати в своєрідні регістри з котлів шляхом послідовного або паралельного з'єднання.
Прилад не має вбудованої групи безпеки, тому в схемі підключення електрокотла опалення після нього на подачі передбачається:
Дуже важливо зробити надійне заземлення. Теплоносій нагрівається електричними хвилями, якщо відвалиться заземлення, доторкнувшись до труб, вдарить струмом.
Прилади до семи кіловат працюють від 220 вольт. Більш потужні агрегати потребують мережі 380 вольт. Розташування контактів на електродному котлі:
- електрод - це фаза (один або три контакту, в залежності від мережі 220 або 380 вольт);
- корпус - це нуль і заземлення.
Електрична схема підключення електрокотла опалення:
На цій схемі показано, як підключити котел до трифазної мережі.
На електрод підходять тільки фазні дроти, а на корпусі є два контакти з нулем і заземленням. Підключення насоса здійснюється через блок управління. Мінімально, що має бути в комплекті при підключенні електрокотлів опалення - це датчики температури, які регулюють роботу нагрівача. Можливо зібрати будь-яке управління, що підходить під ваші умови експлуатації. Перед електродним котлом потрібно ставити насос, не дивлячись на те, що навіть без нього котел здатний піднімати воду на кілька метрів. Підключення електричного котла опалення іонного типу неможливо без сольовий підготовки теплоносія.
Такі агрегати можуть працювати, тільки якщо вода в системі буде мати певний рівень солі. Регулюючи кількість солі у воді, можна зменшувати або збільшувати опір теплоносія. У паспорті котла є табличка, в якій вказані необхідні параметри для роботи нагрівача, такі як сила струму. Вона обернено пропорційна кількості солі в теплоносії. Для контролю якості та складу теплоносія краще встановити для нього спеціальний фільтр.
Щоб зробити водяне опалення своїми руками знадобиться інструмент і мінімальні навички. Особливо складного нічого немає, якщо все робити вчасно і правильно.
Підключення індукційного електрокотла
Так підвішується індукційний електричний котел. Кріплення повинне бути надійним, він досить важкий.
Найпоширеніший індукційний котел має форму труби перетином близько 20 см і завдовжки майже метр. Це вітчизняний виріб під назвою «ВІН». Підключення електрокотла до системи опалення здійснюється за допомогою двох патрубків:
Ніяких додаткових контурів такий котел не має, тільки високотемпературний контури обігрів. Прилад підвішується на стіну не нижче 80 см, при цьому по периметру 30 см до корпусу не повинно нічого торкатися. Циркуляція без наоса неможлива. Нагнетатель ставиться, як завжди, перед котлом. На подачі встановлюється група безпеки для системи опалення. Під кришкою апарату є доступ до клем. Їх може бути дві або чотири, в залежності трифазний це агрегат або однофазний. Прилад обов'язково заземлюється.
Індукційний котел легко справляється з великими обсягами теплоносія, тому його установка може супроводжуватися монтажем теплоаккумулятора. Це резервуари, в яких знаходиться теплоносій об'ємом від 200 літрів. Середні розміри теплоаккумулятора 300-500 літрів. Він збирає тепло і віддає його, коли котел відключається, таким чином, час між включеннями нагрівача збільшується.
(Оцініть статтю, будьте першим)
Цікаве по темі:

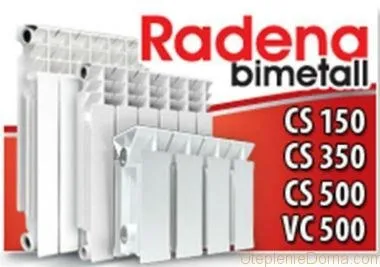

Характеристики радіаторів опалення Radena

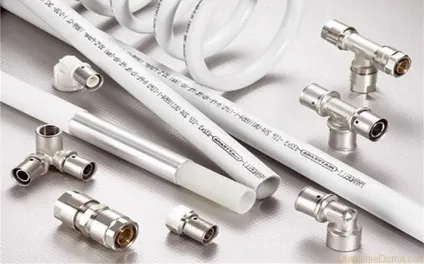

Металопластикові труби опалення
