СХЕМА ПЕРЕГОВОРНОГО ПРИСТРОЇ

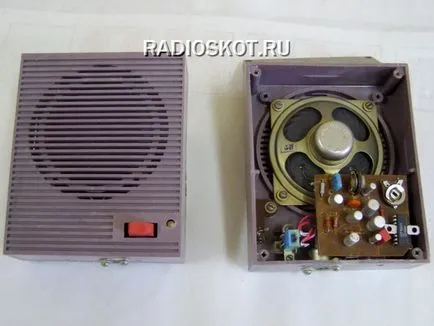

Просте переговорний пристрій можна зібрати з двох абонентських гучномовців. Застосування його може бути різним, на дачі, в будинку, в квартирі і т.д. У деяких випадках використання радіоканалу або мобільного зв'язку невиправдано, а часто і неможливо. Особливо якщо потрібна постійна цілодобова зв'язок. Для цього і розроблено цю конструкцію. Основною перевагою переговорного пристрою є те, що гучномовці Ва1 і Ва2 є одночасно мікрофонів і гучномовцем. Можливі два варіанти виготовлення пристрою. У першому варіанті використовується тільки один підсилювач.

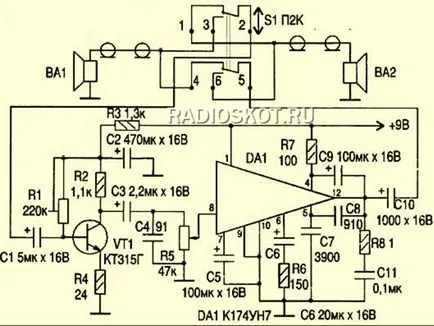

Пристрій складається з попереднього підсилювача на VT1 і підсилювача потужності зібраного на ІМС К174УН7. Перемикання режимів прийом - передача відбувається за допомогою перемикача S1, перемикач є тільки у одного абонента, за допомогою якого можна підключати гучномовці по черзі до входу або виходу підсилювача. Спрощена схема другого варіанту переговорного пристрою показана на наступному малюнку.

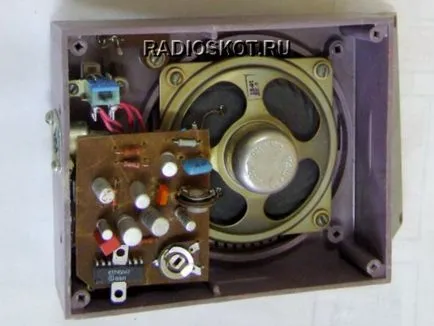

В даному випадку підсилювачі М і перемикачі S встановлені в кожному гучномовці. Перемикання з прийому на передачу можна виробляти кожному абоненту. При натисканні перемикача S, гучномовець використовується в якості мікрофону і підключається до входу попереднього підсилювача через розділовий конденсатор С1. Попередній підсилювач зібраний на транзисторі VT1. Змінний резистор R1 визначає рівень зворотного зв'язку і чутливість на вході каскаду. З виходу попереднього підсилювача через змінний резистор R5 сигнал надходить на підсилювач потужності, зібраний на мікросхемі DA1.

За допомогою резистора R5 регулюється вихідна потужність. З виходу підсилювача сигнал надходить в лінію і, через отжатую кнопку S2, надходить на гучномовець, який в даному випадку використовується за своїм призначенням. Треба звернути увагу на те, що лінія може бути як двох провідний, так і однопровідною, якщо в якості другого проводу використовувати заземлення. Заземленням можуть служити труби водопроводу, опалення або просто металевий стрижень вбитий в землю.
