Схема обв’язки двоконтурного газового котла опалення своїми руками

Схема обв'язки двоконтурного газового котла опалення своїми руками

Основна мета будь-якої опалювальної системи - зробити мікроклімат в будинку сприятливим і комфортним. Щоб тепло рівномірно розподілялося по квартирі, потрібно грамотно організувати схему підключення водонагрівача. Схема обв'язки двоконтурного газового котла допоможе з'єднати обладнання з системою водопостачання та мережами розподілу відповідно до норм і правил.

Що таке «обв'язка котла»?

Що таке «обв'язка котла»

Основні елементи обв'язки котла

Щоб розібратися з тим, як правильно підключити опалювальне обладнання, потрібно розуміти, які елементи входять до складу обв'язки.

Котел. Тип котла багато в чому визначає вибір схеми обв'язки і спосіб підключення. Ні в якому разі не можна розміщувати котел в верхній частині розводки трубопроводу. Стрижень опалювального контуру повинен мати всі необхідні умови для виведення повітря. У разі будь-яких порушень агрегат може створити повітряні пробки. Якщо у котла немає повітрявідводчика, то труба повинна розташовуватися строго вертикально.
Патрубки. Цей елемент притаманний газовим настінним і електричних установок. Наявність патрубків говорить про існування автоматичного повітрявідводчика. При підключенні обладнання варто мати це на увазі, так як деякі моноблоки справляються з виведенням повітря самі.
Мембранний розширювальний бак - цей елемент необхідний при обв'язці будь-якого газового котла. Він захищає опалювальний генератор від гідроудару. Зовні він являє собою дві порожнини, які розділені між собою спеціальною мембраною. Вони і контролюють можливі перепади тиску в котлі. Працюють вони в такий спосіб: по одній порожнини пересувається теплоносій, в іншій порожнини в цей момент відбувається процес заповнення повітрям.
Радіатори. Ці елементи необхідні для здійснення теплообміну між повітрям і теплоносієм.

Тонкощі обв'язки газових котлів

Обв'язка газового і твердопаливного котла робиться різними способами. Найбільш популярним є метод з використанням поліпропілену. Робота з поліпропіленовими виробами славиться своєю легкістю і дешевизною. За рахунок особливих характеристик використовуваного матеріалу, на стеках трубопроводу не утворюється наліт. А процеси по обв'язки дуже прості, з ними зможе впоратися навіть непідготовлений заздалегідь людина.

Обв'язка котлів, в тому числі і двоконтурних, відбувається за допомогою пайки. Це виключає можливість появи протікання, які могли утворитися, наприклад, при неточному розміщенні фітингів.

Поліпропіленовий трубопровід дозволить створити будь-який контур, а схема обв'язки буде проста і зрозуміла. Сварка поліпропілену може бути здійснена різними способами. Головне правило - уникнути великої кількості сполуки труб.

Не менш важливим є те, що всі з'єднання повинні бути максимально плавні і рівномірні. Єдине, в місці, де до котла буде підводитися газ, потрібно зробити жорстке з'єднання «згоном» або «американкою.

Як прокладки потрібно використовувати тільки пароніт. Ні в якому разі не можна застосовувати фум-стрічку, клоччя або комплектуючі з гуми. Ці матеріали легко займиста, а гумові деталі при високих температурах звужуються і зменшують діаметр труби, що призведе до порушень подачі палива.

Трубопровід, який обв'язаний поліпропіленовими трубами, витримує високий тиск - до 25 бар. Йому не страшні і високі температури - максимальне значення - 95 градусів за Цельсієм.

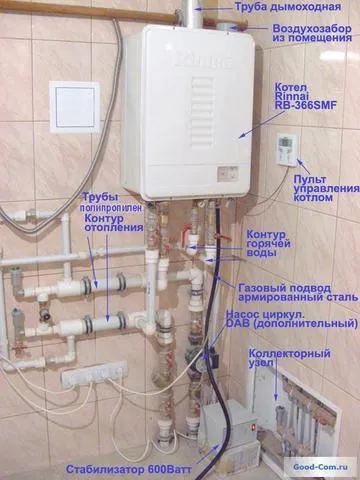

Особливості підключення двоконтурних газових котлів

підключення двоконтурних газових котлів

Принцип роботи двоконтурних котлів простий - теплова енергія віддається воді безпосередньо. Особливість двоконтурних котлів полягає в тому, що теплоносій не нагрівається при витраті гарячої води, тобто паралельна робота двох контурів виключена. Відповідно, обв'язування настінного двоконтурного газового котла однакова і не залежить від типу обігріву. Радіатор і теплоносій охолоджуються дуже довго. Пояснюється це великим розміром труб.

Що стосується особливостей підключення двоконтурних котлів, то слід знати, що поєднання його з системою природною циркуляцією виключено. Після того, як генератор припинить нагріватися, рух води зупиниться. Якщо установка починає повторне нагрівання, то це займає набагато більше часу, плюс до всього радіатор починає нерівномірно розподіляти тепло. Тому багато моделей мають в своєму складі циркуляційний насос.

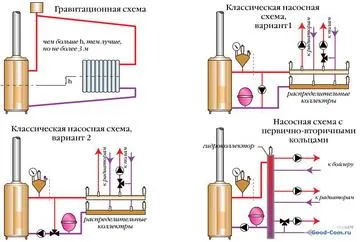

схеми обв'язки

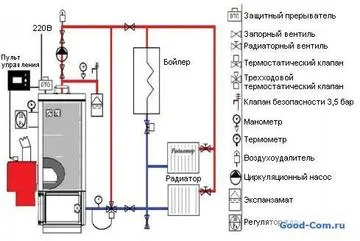

Обв'язку газового котла опалення своїми руками найчастіше виконують за класичним методом. Тобто спочатку вода починає рух по подаючому трубопроводі вгору. Далі теплоносій потрапляє в стояки, де встановлені спеціальні прилади, які повністю не розмикають стояк.

Рівень тепла регулюється радіаторами, які мають в своєму складі дросель і перемички. Обов'язково на другій лінії підводки потрібно встановити відтинає вентиль, а у верхній частині контуру розширювального бака розмістити відведення повітря. Назад теплоносій вже повертається по нижньому рівню підводки.

Щоб виконати обв'язку двоконтурного котла самому, необхідно підготувати деякі пристосування, які знадобляться в процесі робіт:

термоголовка або клапан для розподілу;
насос для внутрішньої циркуляції;
крани: зливні та кульові;
розширювальний бак;
балансування кран;
прохідний фільтр;
кріпильні деталі;
клапани: зворотний і повітряний.
трійник і куточки.

Зазвичай цей метод використовують в нескладних системах опалення невеликих квартир і будинків.

Схема обв'язки підлогового котла

Особливість таких опалювальних агрегатів полягає у тому, що управління відбувається автоматично. Для окремих приміщень можна вибирати індивідуальний температурний режим, датчики системи повністю контролюють цей процес.

Однак і у такої схеми обв'язки є свої негативні сторони, а саме:

дорожнеча комплектуючих;
складна схема обв'язки, яка не під силу звичайній людині - непрофесіоналові;
високі ціни на сервісне обслуговування;
постійна балансування деталей.

Якщо у вашому будинку дуже складна система опалення, наприклад, є «тепла підлога» і радіатори, то в русі теплоносія виникає якась неузгодженість. Тому в схему обв'язки обов'язково включається гідравлічна розв'язка. Вона утворює декілька контурів руху води - загальний і котельної.

Щоб гидроизолировать контури між собою, використовують додатковий теплообмінник. Це необхідно, якщо Ви поєднуєте системи закритого і відкритого типу. Такі установки роздільного типу повинні мати власний циркуляційний насос, підживлюють і зливні крани, систему безпеки.

Поширені помилки під час обв'язки газового котла

помилки під час обв'язки газового котла

Великий казан нагріває воду швидше, а значить, споживає більше палива. Це також варто мати на увазі при покупці і підключенні газового обладнання. Особливу увагу приділіть контролю над рівнем тиску в розширювальному баку. Неправильно підібраний розмір бака також може негативно відіб'ється на роботі всієї системи в цілому.

Схема обв'язки двоконтурного котла - справа непроста. Оптимальним рішенням стане звернення в спеціалізовану газову службу, співробітники якої швидко підключать установку до системи газопостачання.
