Схема і ремонт блендера
СХЕМА І РЕМОНТ БЛЕНДЕРА
Все більше різних електронних помічників у нас на кухні, і все частіше вони виходять з ладу, особливо якщо економити і купувати найдешевші. Звичайно і дорогі моделі блендерів не застраховані від перегорання, але за статистикою відбувається це рідше. Отже, блендер. Він може бути занурений ручної або настільний. Суть від цього сильно не змінюється - в обох випадках ми маємо обертову насадку (ножі, віночок), яка наводиться в дію електродвигуном, розташованим в литому пластиковому або металевому корпусі блендера. Управління варіюється від простого включення - виключення до установки декількох швидкостей з електронним управлінням. Щоб візуально все це уявити - погляньте на схему блендера:

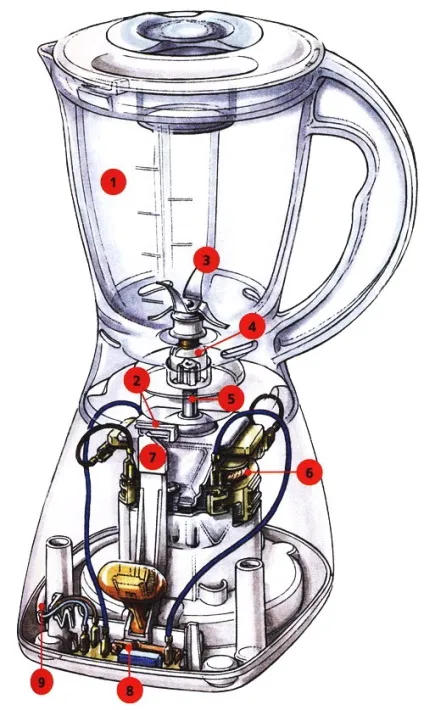

Найменування деталей на схемі
1. Контейнер-глечик
2. Засувка
3. Різак
4. Шпиндель
5. Приводний вал
6. Електродвигун
7. Механізм блокування
8. Вимикач
9. Шнур
Стаціонарний блендер не надто відрізняється, а що стосується можливих неполадок - то вони практично однакові і зводяться до обриву шнура, підгоряння контактів, згорянні електронного регулятора обертів або електромотора.
Практика показує, що саме мотор є найслабшою ланкою. Типовий випадок: блендер Оріон ОРБ-012 перестав крутитися після того, як їм наполегливо намагалися змолоти заморожені ягоди, незважаючи на буксування і заклинювання. У дуже багатьох моделей двигун може вийти з ладу, якщо буде працювати більше певного періоду.

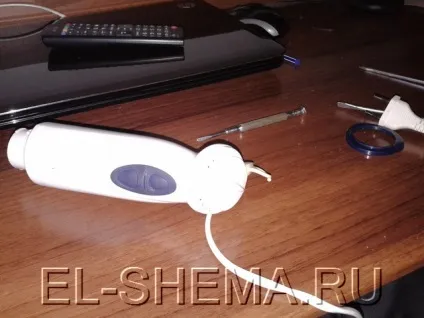

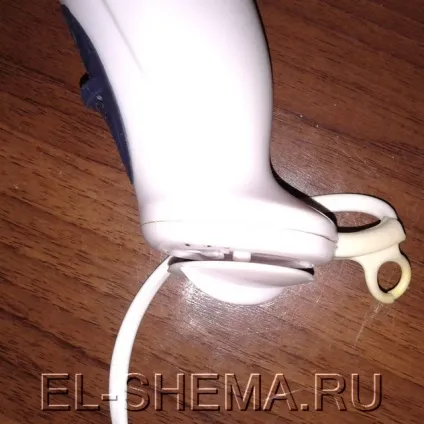

Розбирання цього пристрою для неспеціаліста складна, не кожен здогадається, що починати треба з ковпачка регулятора швидкості.
Піддягаємо його викруткою і знімаємо з стрижня, а під ним 4 гвинти, якими кріпиться верхня кришка, що закриває в свою чергу плату з деталями.

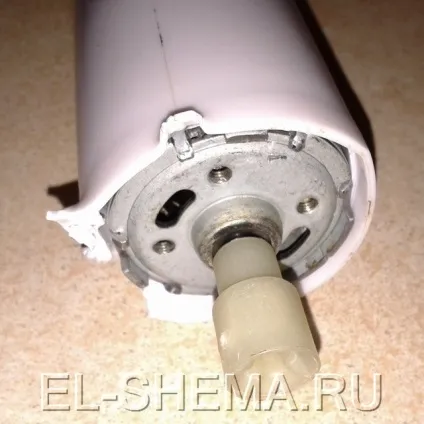

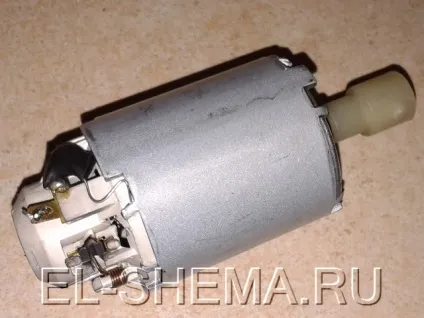

Далі треба витягнути пластикову втулку біля кріплення насадки, що закриває електродвигун. Тільки витягнувши мотор можна витягнути слідом за ним і плату регулятора швидкості.

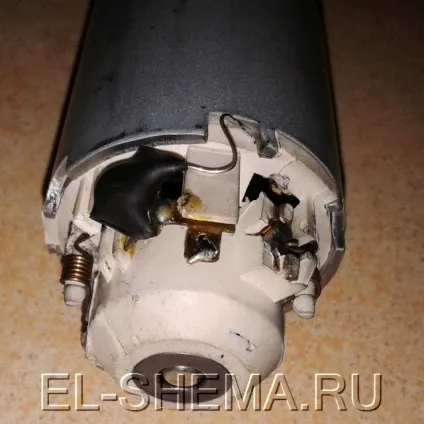

Про згорілому моторі можна відразу зрозуміти по сильному запаху горілого. Тут уже медицина безсила, обмотки перемотувати сенсу немає, адже це обійдеться дорожче, ніж купити новий блендер.

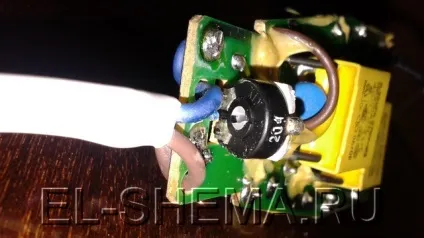

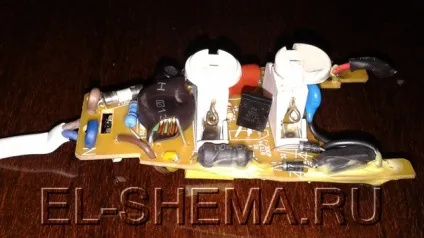

Якщо моторчик все-таки живий - дивимося регулятор. Він зібраний за схемою сімісторного фазового регулятора. має приблизно таку схему:
Принципова схема живлення блендера

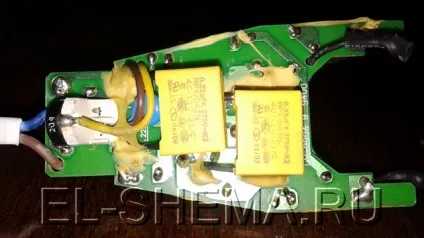

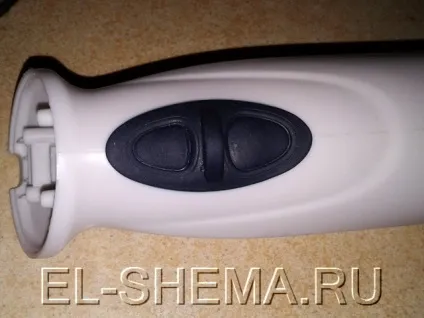

Як бачите по схемі і по фотографіях, на корпусі рассположени дві кнопки. Одна підключає мотор відразу на максимальні оберти, подаючи велику напругу, а інша включає двигун через регулятор швидкості. На вході мережі 220в знаходиться фільтр перешкод, щоб при включеному блендері у вас не йшли перешкоди на радіоприймачі і ТБ.
Зверніть увагу на запобіжник. Якщо пощастить - він буде згорілим, і самостійний ремонт блендера на цьому успішно закінчиться, під бурхливі оплески матері або дружини :) Якщо ж ні - перевірте правильність під'єднання вилки, цілісність шнура, контакт кнопок, деталі схеми.
