Схема електропроводки в квартирі своїми руками (типові приклади)
При покупці квартири в багатоповерхових новобудовах або вже експлуатованих будинках виникає питання організації правильного електропостачання. Схема електропроводки в квартирі є одним з ключових моментів в процесі ремонту. Це важливо тому, що число споживачів, що вимагають підключення, стає дедалі більше (в основному за рахунок побутової техніки), а існуючі мережі морально і фізично застаріли для подібних навантажень.
- Необхідність, причини і наслідки
- Що таке схема, як будується і який буває?
- На що орієнтуватися при самостійному виконанні робіт?
- Практична реалізація схеми
- висновки
Необхідність, причини і наслідки
Будь-яка дія, що здійснюється людиною, має свої причини і наслідки. Схема проводки в квартирі необхідна, принаймні, з двох міркувань:
- По-перше, вона дозволяє домогтися чіткого розуміння при складанні плану робіт з електропостачання будинку;
- По-друге, при проведенні ремонту, заміни / модернізації існуючої електропроводки, вона дає можливість швидко, точно визначити місце розташування, характеристики існуючих елементів (дроти, вимикачі, розетки, прилади і т. Д).

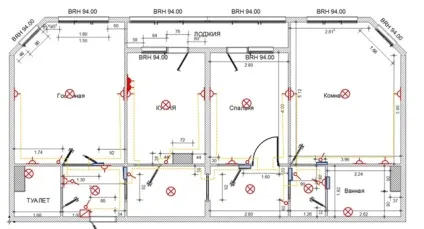

Ілюстрація розмітки проводки в квартирі
Це базовий етап, минути який не можна. Він критично важливий при будівництві або покупці нового житла, оскільки дозволяє визначити план, фронт робіт, правильне їх виконання, підключення споживачів. Крім того, грамотно підготовлена схема електропроводки дозволяє визначити кількість комплектуючих (автомати, вимикачі, розетки і т. Д), витратних матеріалів, а також їх характеристики.
Що таке схема, як будується і який буває?
Поняття схеми проводки асоціюється із залученням досвідчених фахівців (проектантів), які малюють тільки їм так монтажникам зрозумілі лінії точки підключень на стандартних аркушах з печатками і підписами. Такий підхід є правильним, оскільки питанням спочатку будуть займатися професіонали. Але, з огляду на, що за їх роботу доведеться платити чимало, всі ці роботи можна виконати своїми руками, спираючись на діючі рекомендації.
Наші Новомосковсктелі рекомендують!
Для економії на платежах за електроенергію наші Новомосковсктелі радять "Економітель енергії Electricity Saving Box". Щомісячні платежі стануть на 30-50% менше, ніж були до використання економітеля. Він прибирає реактивну складову з мережі, в результаті чого знижується навантаження і, як наслідок, струм споживання. Електроприлади споживають менше електроенергії, знижуються витрати на її оплату.
План електропроводки квартири або приватного будинку повинен включати п'ять основних видів схем:

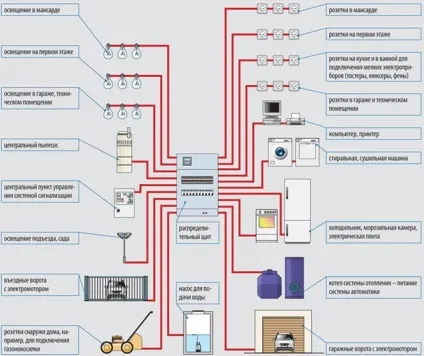

- Структурна. Це креслення або точніше схематичне відображення взаємозв'язків ключових елементів і ланцюгів електропостачання від щитка, введення в квартиру і до планованих або існуючих точок підключення (побутової техніки). Для більшої інформативності використовуються стрілки-покажчики, а також наносяться номінальні характеристики елементів (напруга, струм, потужність);

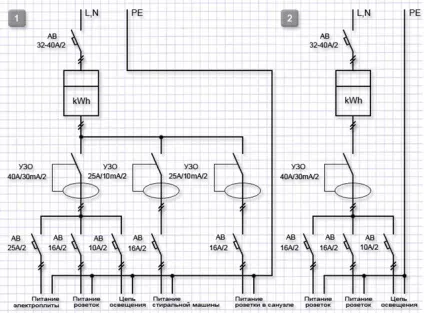

- Функціональна. Це графічне зображення фактичних електричних зв'язків між елементами з використанням прийнятих в державних стандартах позначень;
- Принципова. Це максимально детальний креслення з нанесенням на план квартири з позначенням всіх існуючих елементів мережі від провідників до точок розбору (розетки, вимикачі) і споживачів (побутова техніка). Він передбачає точні місця, розміри розташування проводки, з'єднувальних коробок, шин для підключення своїми руками;

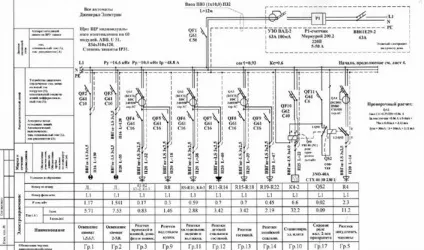

- Розрахункова. Це окрема схема підключень для електричних вступних щитків. На ній відображаються використовувані автоматичні вимикачі (вступні, захисні), а також виходить і входить електропроводка. Вона є базою для розбивки на групи - формування однолінійної або груповий компонування своїми руками. Кожен провід повинен мати позначення марки, перерізи та кількості жив, а вимикач - номінальний струм спрацьовування;
- Монтажна. Це достовірне відображення всіх електричних, виконане своїми руками. На плані вказують місця виходів, напрямок прокладки кабелів електропроводки, розташування сполучних клем, характеристики провідників. У практиці облаштування електромереж монтажу використовується рідко, особливо, якщо роботи ведуться професійним фахівцем.
На що орієнтуватися при самостійному виконанні робіт?
Ефективність дій в тій чи іншій області залежить від рівня професіоналізму, наявності певних базових знань / навичок. Якщо, наприклад, людина є електриком, то складання схеми, її практична реалізація своїми руками не складе для нього великих труднощів. Коли таких знань немає, так само, як і бажання викладати гроші за роботу професійних проектувальників, можна і потрібно використовувати типові схеми проводки. Це свого роду еталонне рішення, в якому враховані діючі перспективні норми і від якого слід відштовхуватися, проектуючи індивідуальні рішення.

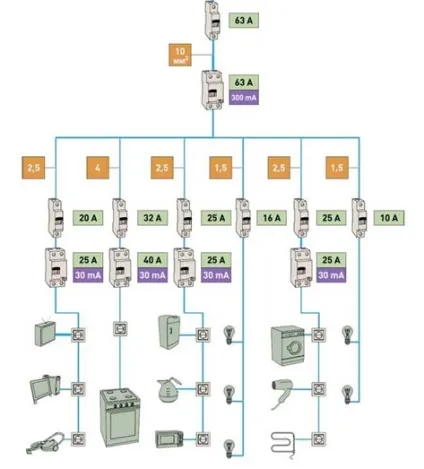

Орієнтиром може слугувати наступне наочне типове рішення проводки в квартирі панельного або цегляного багатоповерхового будинку (також можна використовувати в приватній забудові):
Як можна бачити, всі крапки споживання в будинку розбиті на декілька груп. До кожної групи від вступного автомата і УЗО підводиться кабель живлення з різним перетином (цифра в помаранчевому квадратику). Крім того, на кожне відгалуження електропроводки передбачено підключення власних елементів захисту, кожний з яких має різний номінал струму (зелений прямокутник).
Робота в групах харчування є очевидною сучасною тенденцією. Вона відбувається у відповідності з сумарною потужністю споживачів своїми руками. Номінальні значення струму для кожної з гілок вказані, спираючись на технічні характеристики сучасної побутової техніки та перспективу розширення її парку.
Практична реалізація схеми
Заміна старої, прокладка нової проводки в будинку і квартирі - одна з найвідповідальніших завдань при самостійному виконанні. При цьому від правильності складання схеми і вибору матеріалів і пристроїв залежить надійність роботи і перспективний план розвитку енергосистеми будинку.
