Давайте розглянемо один приклад такого даху. Крокви у нас будуть спиратися на балки перекриття. Припустимо, ми маємо коробку будинку розміром 10х10 метрів з несучою перегородкою посередині.

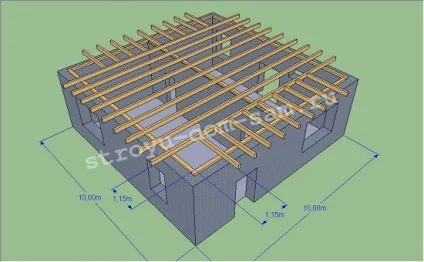

КРОК 1: Встановлюємо мауерлат, балки перекриття і виносу (див. Рис.1). Балки перекриття і виносу ставимо, починаючи від середини, тобто спочатку центральні, а потім від них вліво-вправо інші з розрахованим кроком.
Ми бачимо, що крайні балки перекриття і крайні виносу знаходяться від рогу будинку на однаковій відстані. Як ми вже говорили в статті «Конструкція вальмового даху з опертям крокв на балки перекриття». відстань це бажано брати не менше 0,8-1 метра.

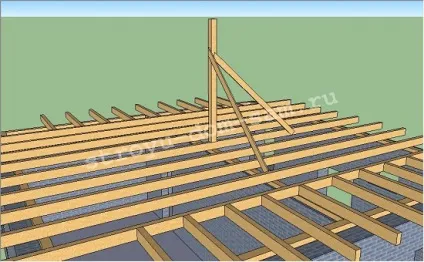

КРОК 2: Посередині майбутньої даху встановлюємо центральну стійку з бруса 150х150 мм. Висоту її визначаємо з попереднього ескізу даху, виконаного на папері. Стійку фіксуємо строго вертикально за допомогою двох тимчасових укосин (див. Рис.2). Після того, як ми в наступному кроці встановимо центральні крокви, укосіни можна буде прибирати. На наступних малюнках вони не показані.
КРОК 3: Виготовляємо і встановлюємо чотири центральних крокви скатів.

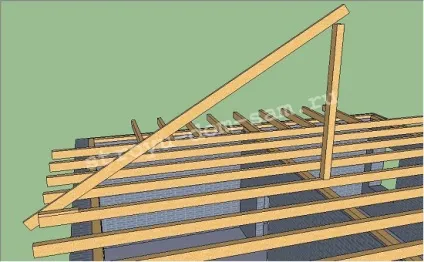

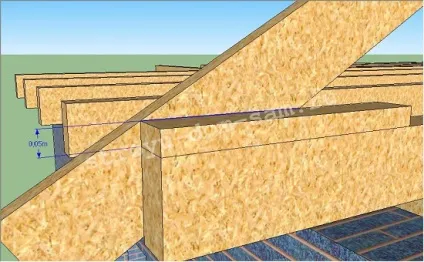

Як розмічаються крокви, показано на рис. 3

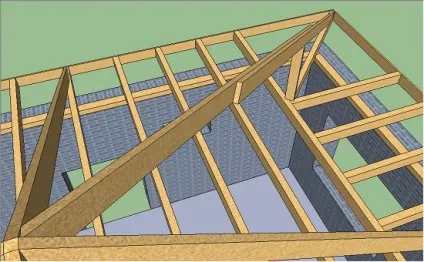

Таким чином ми робимо все чотири центральних крокви скатів і встановлюємо їх (див. Рис.4):

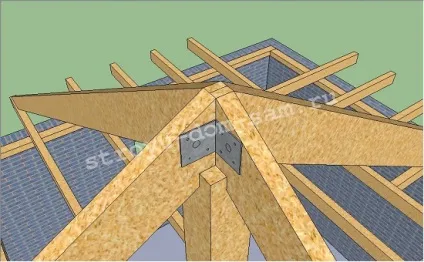

Вгорі між собою їх можна зшити або цвяхами, або за допомогою металевих куточків, як показано на малюнку.

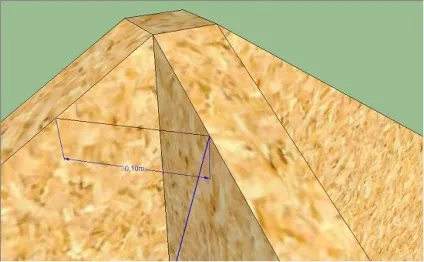

КРОК 5: Виготовляємо і встановлюємо кутові крокви.

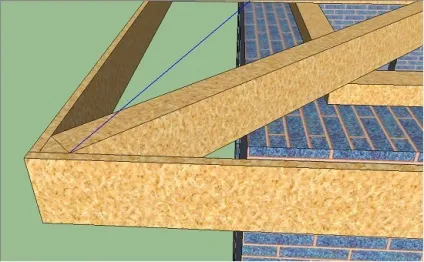

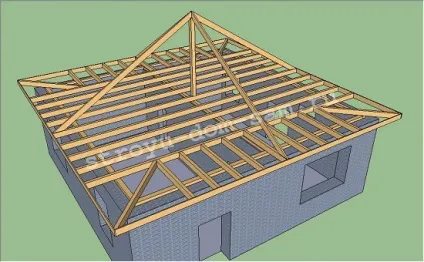

Для цього в першу чергу натягуємо шнурку (див. Рис. 6):

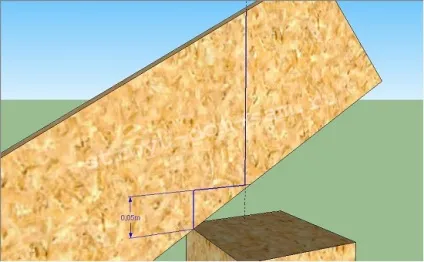

Далі за допомогою малки ми заміряємо кути нижнього і верхнього запилів. Як це робиться, ми вже бачили при описі вальмових дахів.

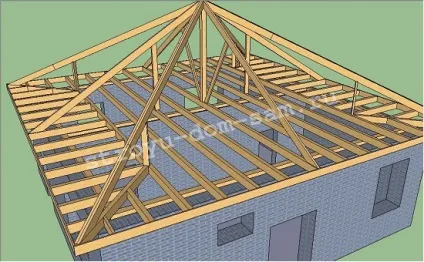

Зараз я хочу показати спосіб, який ми завжди використовуємо при установці кутових крокв довжиною понад 6 метрів (коли їх доводиться нарощувати). В першу чергу ми беремо дві дошки по 6 метрів. У одній робимо тільки нижній запив, в іншої тільки верхній. Потім ставимо ці дві дошки, зшиваючи їх між собою цвяхами прямо по місцю. Також відразу ставимо під них стійку (див. Рис.7):
Тепер рулеткою заміряємо довжини двох шматків, яких нам не вистачає - одного з верхнім запив, іншого з нижнім. Виготовляємо їх і нашиваємо на вже стоять дошки.
Таким чином ми робимо все чотири кутові крокви (див. Мал.8):
КРОК 6: Додаємо на кути виносу, яких не вистачає, і при необхідності ставимо під крокви стійки (див. Рис.9):
Необхідність установки стійок визначається розрахунком, залежно від розмірів даху і снігових навантажень. Стійки бажаніше наголошувати на несучі перегородки, або ставити підкоси. Можливість установки стійок на балки перекриття також перевіряється розрахунком. Про це ми говорили в статті «Кроквяна система. Розрахунок крокв і балок перекриття ». При цьому завжди намагайтеся по можливості зміщувати стійки ближче до несучих стін, щоб зменшити навантаження на балки.

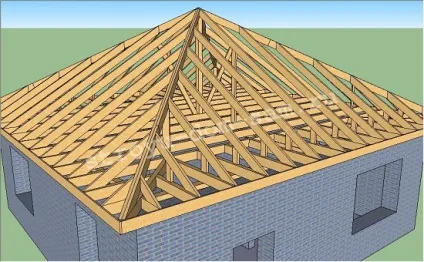

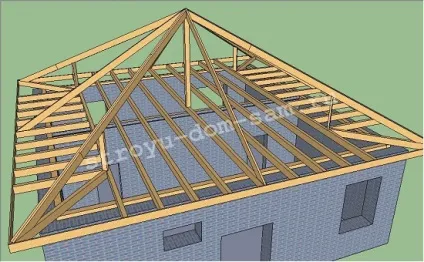

КРОК 7: Виготовляємо і встановлюємо все нарожнікі (див. Рис.10). Порядок виготовлення нарожніков показаний тут ...
Під нарожнікі, що спираються на винесення, над мауерлатом ставимо невеликі підпори.
Після цього нам залишається підшити карнизи знизу і зробити обрешітку.
