Найбільш повно СП використовується з моделями команди ПВ. але можлива його самостійна установка в інші моделі. Інструкцій з налаштування СП чимало, але найчастіше відсилають до FAQ для початківців ПТ Ту-154

• Одне з описів сервісного приладу Степана Грицівського.

При відключених осях джойстика управління здійснюється через прилад. Система управління Новомосковскет положення джойстика безпосередньо з операційної системи, минаючи симулятор. Така система має ще одну перевагу, в контур системи управління між джойстиком і кермом можна ввести будь-які власні блоки обробки сигналу, характерні для сучасних електро-дистанційних систем управління.

Для правильної роботи приладу джойстики в симуляторі повинні бути відключені (Ctrl-K).

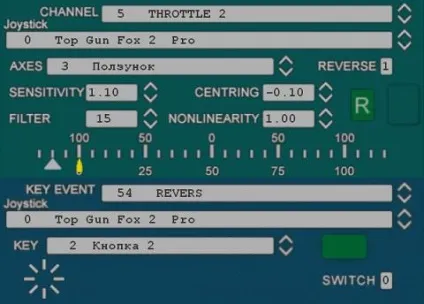

Панель сервісного приладу ділиться на виділені кольором дві зони, зону настройки осей і зону настройки кнопок. На панелі сервісного приладу (зверху-вниз, зліва-направо) розташовані:

1. CHANNEL Вікно виведення номера і назви обраного каналу управління. Номер каналу умовний, є довідковою інформацією.

Сам файл конфігурації з'явиться в цій папці автоматично, при першому записі налаштувань. Налаштування приладу необхідно зберегти. інакше доведеться робити їх щоразу знову.

1. Індикатор переміщення джойстика. Жовтий індикатор показує величину відхилення джойстика, білий - відхилення органу управління обраного каналу. Верхня шкала призначена для настройки органів управління типу рулів, нижня для настройки руд, гальм і т.д.
2. KEY EVENT Вікно виведення номера і назви кнопкової функції.
3. Joistick Вікно номера і назви обраного джойстика.
4. KEY Вікно номера і назви обраної кнопки. Для зручності настройки перемикачі видів ( "хатки") представлені набором кнопок.
5. Табло тесту обраної кнопки. При збігу номера натиснутої кнопки і вибраний у вікні KEY загоряється словом "OK".
6. Індикатор обраної кнопки "хатки".
7. SWITCH Вікно введення ознаки вимикача. Вибирається для KEY. реалізованих в моделі перемикачів.

Моделі для симуляторів

При встановленому пакеті Як-12 прописати в файлі panel.cfg наступні рядки:

Природно, ХХ і YY - такі по порядку номера за останніми використовуваними. Викликати прилад для налаштувань доведеться через пункт Views (види) верхнього меню, яке завжди висить, якщо сім використовується в віконному режимі, або викликається клавішею Alt при повноекранному режимі. Можливі й інші варіанти.

Природно, прилад повинен бути присутнім в папці Gauges симулятора. Для цього досить встановити будь-яку модель з цим приладом (саме цим, так як у приладу різні модифікації і, відповідно, назви), найкраще Як-12. щоб не було непорозумінь.
