СЕЛЕКТИВНИЙ металодетекторів СПЕКТР

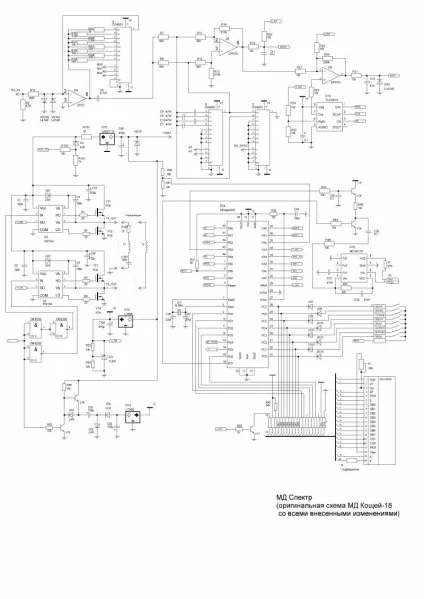

Схема металодетектора Спектр
Головною родзинкою агрегату є унікальна прошивка, яка дозволила реалізувати великий сервіс управління приладом а також індикацією режимів пошуку, наприклад годографа. наявність якого деякими пошуковими системами вітається не тільки як візуальна пошукова примочка для більш точного визначення матеріалу об'єкта пошуку, але і як посил до брендовості і висококласних приладів фірми АКА.
Короткі технічні характеристики Спектра
>> Дві частоти пошуку - 7000 і 14000 Герц.
- монета 5 копійок СРСР в грунті - до 30см
- пістолет - 65-70см
- каска - 1,2метра
- люк каналізаційний-1,5 метра
>>
Гранична чутливість приладу 2 метри.
>>
Чутливість приладу по повітрю на 5 копійок - до 40см, при діаметрі пошукового датчика 275мм.
Металодетектор має звукову многотональная індикацію, може працювати в динамічному і статичному режимах пошуку, режим динамічної дискримінації обчислюється і управляється програмою процесора.

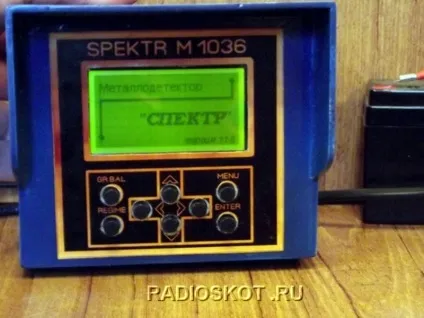

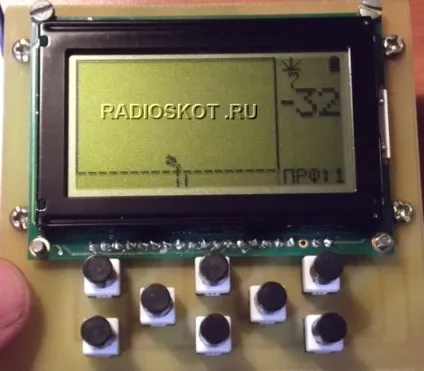

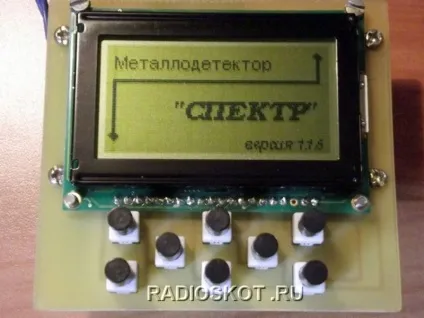

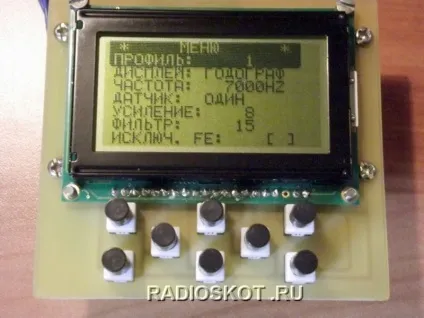

Металодетектор Спектр обладнаний великим LCD дисплеєм, на якому відображається інформація в режимі годограф або спектрограф. Час безперервної роботи:
- з кислотним акумулятором 1.0а / ч - до 10 годин;
- з NiMH акумулятором 1 А / ч - до 8 годин;
- з NiMH акумулятором 2 А / ч - до 20часов;
Далі розглянемо дії після отримання замовлення поштою. Отже, розпакували посилку - приступаємо до складання приладу, (якщо замовляли контролер і плату) з деталей придбаних окремо згідно складального креслення.

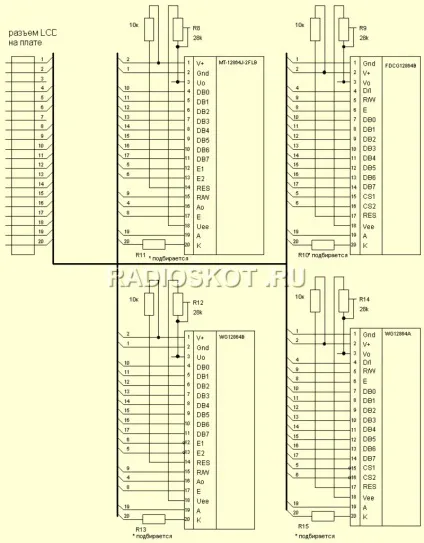

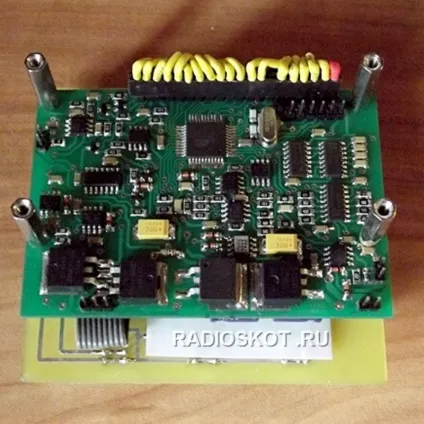

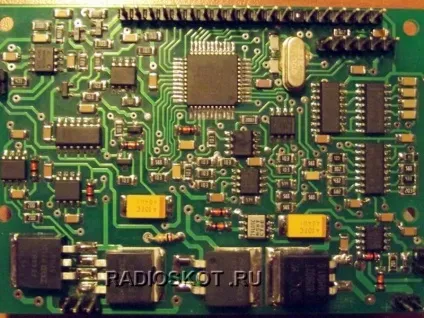

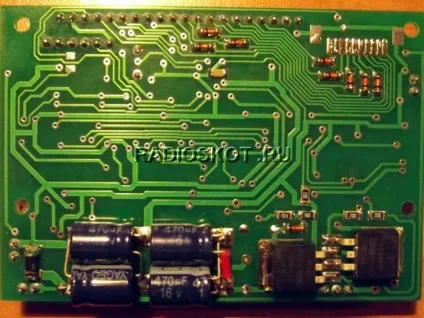

Якщо ж замовляли зібрану плату-буде потрібно тільки підключити графічний ЖК індикатор згідно схеми.

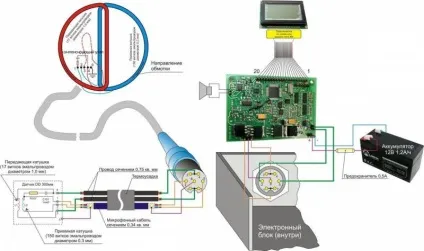

Виготовляємо друковану плату кнопок (знаходиться в архіві), і збираємо все це в купу згідно схеми.

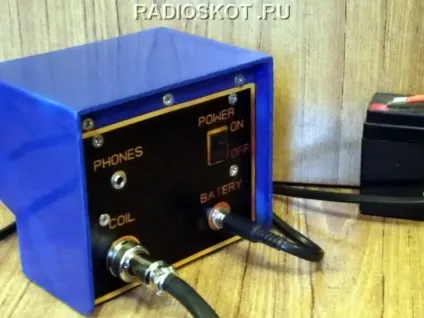

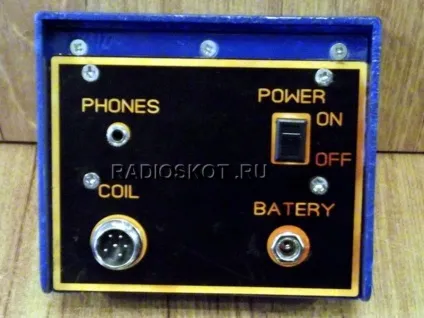

Далі слід виготовити корпус приладу (або підігнати під нього заводський, придбаний в магазині), батарейного відсіку, і виготовити або придбати штангу - все, прилад готовий!
В даному МД реалізована можливість самостійного оновлення ПЗ. Це дозволяє в уже зібраний металошукач завантажити останню версію програмного забезпечення. Програма МД постійно допрацьовується за побажаннями та пропозиціями користувачів. Як завантажувача використаний атмеловскій "AVR231: AES Bootloader". У схемі зроблені необхідні зміни для того щоб можна було підключити Спектр до комп'ютера. Для підключення необхідно зібрати ось таку простеньку схему адаптера для COM порту.
В інтернеті можна знайти адаптери на транзисторах, без використання MAX232 - це вже на ваш смак. Послідовність оновлення прошивки така:
