Хоти знати, що відноситься до санітарно-технічним приладам, де і як їх встановлювати, а так само яких розмірів і габаритів вони бувають. Тоді Вам, однозначно, треба прочитати цю статтю, про санітарно-технічним приладах. У статті розкривається інформація про унітази, змивні пристрої, умивальники, пісуари, біде, трапи.

Унітаз - це санітарно-технічний пристрій, забезпечене системою автоматичного або напівавтоматичного змиву. Унітази класифікують наступним чином:

• по конструкції: без зливного бачка, компакт;

• за формою чаші: тарільчасте, козирькові, воронкоподібний (сучасні моделі);

• за способом монтажу: підлоговий, підвісний;

• за способом підведення до змивні бачки: з бічної, нижній (забезпечує низький рівень шуму) підведенням;

• по випуску стоків в систему каналізації: з прямим (вертикальним), горизонтальним, косим випуском;

• за типом полички для установки зливного бачка: з цільновідлитої (з унітазом) і приставних поличкою;

• по використовуваної спускний арматурі: з штокової, кнопковим, дворежимним спуском;

• за матеріалом: фарфоровий, фаянсовий, акриловий, сталевий і т. Д .;

• за розміром: дорослий і дитячий;

• по спідниці (стінка навколо сифона): з повною (на вітчизняних традиційних) і часткової (на сучасних) спідницею;

• за спеціальним призначенням: педальний з ножним зливом, для людей з обмеженими можливостями;

• по виробнику: вітчизняний і зарубіжний.

Унітаз наповнити без зливного бачка

Унітаз-компакт з вертикальним виходом

Унітаз наповнити з горизонтальним виходом

Унітаз з допоміжними підлокітниками

Змивні пристрої служать для промивання унітазів в санвузлах громадського користування та в будівлях спеціального призначення.

Для різних типів унітазів можна використовувати автоматичні і напівавтоматичні змивні крани з регулюванням кількості води, що протікає. Діаметр підвідних труб підбирається в залежності від моделі зливного пристрою (20, 25 мм), тиск у водопровідній мережі при відкритому крані не повинно опускатися нижче 0,08 МПа, а тиск води в системі перед краном не повинно перевищувати 0,6 МПа. При установці змивний кран з'єднують з трубопроводом через кутовий запірний вентиль і мають у своєму розпорядженні на висоті не менше 80 см над рівнем підлоги.

Автоматичне змивний пристрій

Напівавтоматичне пристрій, що змиває

Умивальник - це санітарно-технічний прилад для відводу рідких стоків в каналізацію.

Умивальники класифікують наступним чином:

• за формою: прямокутний, овальний, круглий, кутовий, умивальник-чаша, хірургічний, перукарський, для людей з обмеженими можливостями, дизайнерський;

• за способом монтажу: навісний, з п'єдесталом або напівп'єдесталом, вбудований;

• за матеріалом: фаянсовий, порцеляновий, акриловий, сталевий і т. Д .;

• по габаритному розміром: звичайний, міні-раковина;

• по наявності і розташуванню отворів під змішувачі;

• за розміром: дорослий і дитячий;

• по виробнику: вітчизняний і зарубіжний.

Умивальник для людей з обмеженими можливостями

Умивальник зменшеного розміру

Пісуар - це санітарно-технічний прилад для приймання і відведення в каналізацію рідких стоків.

Пісуари класифікують наступним чином:

• за формою: овальний, округлий, прямокутний, витягнутий, трикутний, дизайнерський;

• за способом монтажу: настінний (підвісний), підлоговий, лоткові;

• за способом подачі води: вертикальний і горизонтальний;

• за матеріалом: фаянсовий, порцеляновий, напівфарфорового, металевий, з нержавіючої сталі і т. Д .;

• за типом: традиційний, сенсорний, інфрачервоний і т. Д .;

• по комплектації: з кришкою і без;

• за розміром: дорослий і дитячий;

• по виробнику: вітчизняний і зарубіжний.

Біде - це санітарно-технічний прилад у вигляді подовженого фаянсового таза з кранами, приєднаними до систем водопостачання і каналізації. Біде класифікують наступним чином:

• за способом монтажу: підвісне, підлогове, кришка-біде, електроунітаз-біде;

• за способом подачі води: з подачею від низу до верху, збоку вниз, зверху вниз;

• по конструкції каналізаційного випуску: з горизонтальним, вертикальним, косим (під кутом в 45 °) випуском;

• за матеріалом: фаянсовое, фарфорове, металеве, з нержавіючої сталі і т. Д .;

• за типом: традиційне, сенсорне, інфрачервоне і т. Д .;

• по комплектації: тільки фаянс, фаянс з арматурою і трубними елементами окремо, то ж в зборі;

• по виробнику: вітчизняне і зарубіжне.

Навколо біде передбачають вільний простір, рівне не менше 200 мм з лівого та правого боків і не менше 600 мм спереду.

Трап - це пристрій, що служить для прийому і відведення в каналізацію стічних вод з підлог санвузлів та інших санітарно-технічних приміщень. Установка трапів обов'язкове з гідравлічним затвором.

Трапи класифікують наступним чином:

• за формою: круглий, прямокутний;

• за матеріалом: чавунний, пластиковий, з нержавіючої сталі, комбінований;

• за способом відведення: з прямим, косим, ​​вертикальним відводом;

• по діаметру відвідного патрубка;

• за кількістю відводів;

• за розміром решітки;

• по пропускній здатності;

• по допустимим навантаженням;

• по виробнику: вітчизняний і зарубіжний.

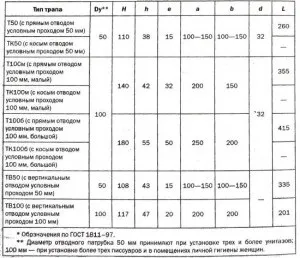

ВУкаіни трапи виготовляють по ГОСТ 1811-97 "Трапи для систем каналізації будинків. Технічні умови".

Форма корпусу трапа, а також форма і розташування отворів решітки стандартом не регламентуються. Трапи типів Т50, ТК50, ТВ50 повинні забезпечувати відведення стічних вод в кількості не менше 0,7 л / с; трапи типів Т100м, ТК100м, ТВ100 - не менше 2,1 л / с; трапи типів Т1006 і ТК1006 - не менше 3,7 л / с при середній висоті шару води перед зовнішньої кромкою решітки не більше (20 + 3) мм. Грати трапів повинні витримувати зосереджене навантаження, прикладену в центрі решітки на площу 15 см 2. не менше 60 кг для трапів з умовним проходом Dy = 50 мм і на площу 30 см 2 - не менше 90 кг для трапів з умовним проходом Dy = 100 мм .

При підборі трапів враховують два основних параметри - кількість відводяться каналізаційних стоків (відповідний підбір діаметра труб і розміру верхній частині трапа) і величину і інтенсивність навантаження (несучим елементом є решітка, яка в залежності від виду і висоти витримує задану навантаження).
