Самотечная каналізація розрахунок і монтаж зовнішньої системи

Більшість власників заміської нерухомості вважають за краще на своїх ділянках облаштовувати найменш витратний тип каналізації - самопливний.

Найменш витратним видом каналізації вважається самопливна каналізація.

В такому трубопроводі стоки переміщаються під дією сили тяжіння - немає необхідності купувати дорогий фекальний насос. Вся конструкція повністю енергонезавісима. Основний недолік, який має самопливна каналізація, - неможливість розміщення відстійника на значній відстані від житлового будинку.

Монтаж внутрішньої каналізаційної системи

Для влаштування каналізації самопливного типу знадобляться пластикові сірі труби діаметром 110, 50 мм. Більший розмір знадобиться для прокладки гілки, що веде від унітазу до виходу з фундаменту. Такий же діаметр потрібно використовувати при монтажі вертикального стояка (якщо в будинку 2 або більше поверхів). Для підключення пральної машини. ванни, мийки підійде перетин в 50 мм. При монтажі внутрішньої каналізації необхідно дотримуватися перевірені досвідом рекомендації.

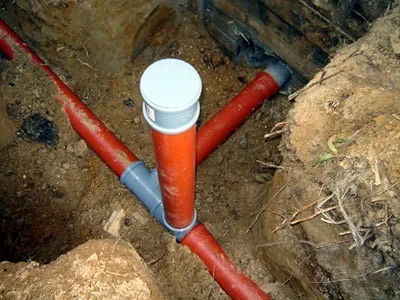

Схема з'єднання стояка з трубою зовнішньої каналізації.

1. Для з'єднання горизонтальних відгалужень використовуйте спеціальні трійники, хрестовини.
2. У горизонтальній площині не повинно бути поворотів в 90 градусів (у вертикальній розводці допускаються).
3. На поворотах, де встановлюються відводи, необхідно передбачити ревізію. Якщо поруч є сантехнічний прилад (наприклад, умивальник), то вона не обов'язкова.
4. При установці стояка не забувайте про вентиляцію, фанова труба буде регулювати тиск в системі і забезпечувати нормальну роботу водяних затворів. Діаметр фанової труби повинен бути не менше діаметра стояка.
5. До стіни труби кріпляться за допомогою заводських хомутів відповідного діаметру. Їх кількість можна розрахувати за простою формулою: D * 10. Тобто, якщо використовується труба в 110 мм, то кріпити її необхідно кожні 1,1 метра.

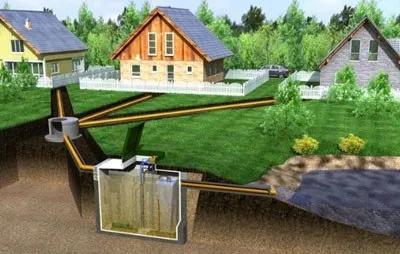

Розрахунок і підготовка до монтажу зовнішнього каналізаційного трубопроводу

Труби для зовнішньої каналізації як правило прокладають на 30 см. Менше промерзання грунту.

При розрахунку самопливної каналізації багатоквартирних будинків інженери використовують складні формули. Для облаштування системи відведення стоків на заміській ділянці необхідності застосування складних розрахунків немає. Досить керуватися рекомендаціями СНиП, де величина ухилу визначена в 2 см (мінімум 1 см) на м труби.

Для транспортування стоків використовуються різні типи труб: чавунні, азбестоцементні, пластикові з діаметром не менше 100 мм. В основному власники заміського житла воліють поліпропіленові труби. Виробники пропонують різні її типи. Вироби сірого кольору призначені для використання всередині приміщень. Руді (помаранчеві) труби мають підвищену міцність і застосовуються для прокладки зовнішньої каналізації.

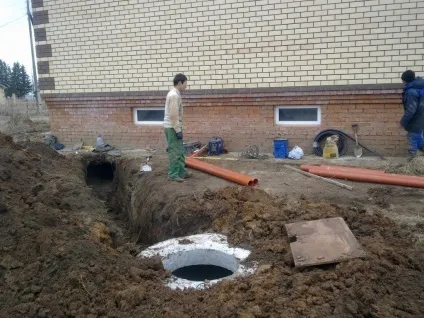

З фундаменту будинку робиться каналізаційний відвід для подальшого з'єднання з трубопроводом.

З фундаменту будинку необхідно вивести каналізаційний відвід, який буде приєднуватися до трубопроводу. Бажано вихід каналізації забезпечити зворотним клапаном, щоб при переповненні септика стічні води не пішли назад в будинок. Траса під трубопровід має бути розпланована таким чином, щоб не було вигинів під 90 градусів. Якщо довжина системи перевищує 12 м, то потрібно встановити прочистние колодязі (ревізії) через кожні 5 м. Для подальшого облаштування зовнішньої каналізації будуть потрібні:

• труби (при покупці звертайте увагу на цілісність гумових ущільнювачів);
• відводи для організації повороту трубопроводу на невеликий кут;
• спеціальний утеплювач для труб;
• пісок;
• штикова, совкова лопата.

Риття траншеї та укладання трубопроводу

Глибина траншеї для подальшої прокладки труб не повинна бути вище точки промерзання грунту.

Глибина траншеї повинна бути не вище точки промерзання в даній місцевості. При цьому необхідно залишити місце в 15 см нижче для насипання піщаної подушки. Під час риття потрібно пам'ятати про дотримання ухилу і періодично перевіряти його величину. Після того як траншея буде готова, для кращої перевірки ухилу вбийте на протилежних кінцях рову кілочки і натягніть між ними мотузку. Тепер можна правильно відрегулювати нахил, підсипаючи в потрібне місце пісок, або прибираючи його.

У місцях, де окремі труби будуть з'єднуватися, необхідно зробити приямки. Далі необхідно провести врізку в центральну магістраль, якщо вона є. Зазвичай для подібної операції викликають представника місцевого ЖКГ. Якщо у вас автономна система каналізації, то трубопровід необхідно під'єднати до наполнительной ємності (септика). Для цього в резервуар потрібно впаяти відрізок труби з відповідною частиною, щоб з'єднати її з зовнішнім трубопроводом. Після останньої, контрольної перевірки ухилу оберніть труби теплоізоляційним матеріалом. При засипці траншеї грунтом стежте, щоб не траплялися камені розміром більше 60 мм.

Заміська самопливна каналізація має нескладну, зрозумілу структуру, розібратися в якій не складає особливих труднощів. Досить виконувати необхідні рекомендації, і ви отримаєте на своїй ділянці довговічну каналізаційну систему, майже не потребує обслуговування.
