Lan Tester - пристрій, призначений в першу чергу, для монтажників займаються прокладкою комунікаційних кабелів. Кабельний тестер (lan тестер) дозволяє тестувати кабелі типу вита пара (UTP і STP), що мають стандартні коннектори RJ-45, RJ-12, RJ-11. а також коаксіальний кабель з роз'ємами BNC. Тестер може визначити обрив, коротке замикання, перехресну розведення пар.

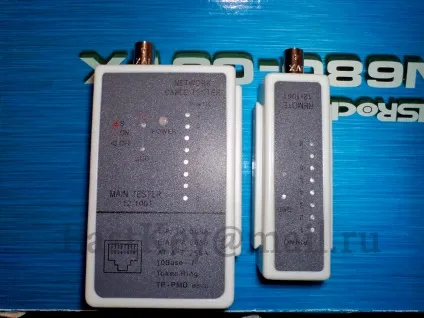

Тестер складається з двох частин - master (активна частина) і remote (пасивна частина, заглушка). При перевірці патчкорду, його підключають одним кінцем в master, а другим в remote (заглушку), таким чином, проводиться перевірка кабелю. При перевірці лінії кабель підключається з одного боку в master, а роль заглушки виконує комутатор на другій стороні, і при цілому кабелі ми спостерігаємо, як загоряються по порядку всі світлодіоди.
При роботі з тестером і перевірці лінії для бездротової точки доступу мною була допущена помилка, після чого lan tester відмовився раз і назавжди запалювати 4,5, 7 і 8 світлодіоди. Саме по цих проводах підключений до джерела живлення за технологією IEEE 802.3af (PoE).
Необхідно розібрати і знайти несправність, після чого усунути її.

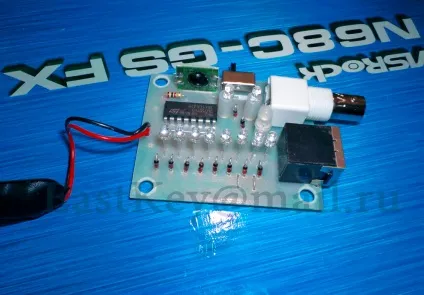

Пошук несправностей я почав з перевірки світлодіодів. Перевіривши всі. я знайшов два несправних (4 і 5 на заглушці). Пошук продовжив перевіркою діодів - вони в повному порядку. Ще в схемі master є дві мікросхеми: одна (яка в чорній краплі) генератор імпульсів, друга - hcf4017be десятковий лічильник з дешифратором.
Імпульси з генератора приходять на мікросхему лічильника, з кожним імпульсом піднімається високий рівень по порядку на кожному з 10-и виходів. Таким чином, загоряються світлодіоди, підключені кожен до свого виходу мікросхеми.

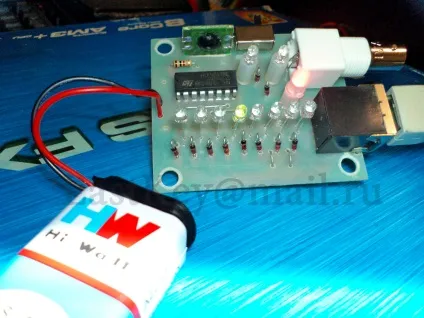

Судячи з того, що загоряються 1,2,3 і 6 світлодіоди, генератор імпульсів працює і вони приходять на лічильник. Перевіряємо осциллографом, щоб бути впевненим на 100%. А ось лічильник, схоже, несправний (вилетіли 4 виходи).

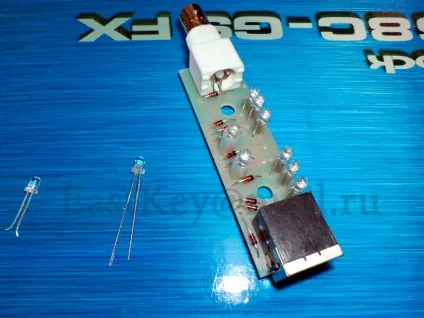

Я почав з заміни світлодіодів на заглушці (remote). Випаюємо несправні 4 і 5 і готуємо справні.

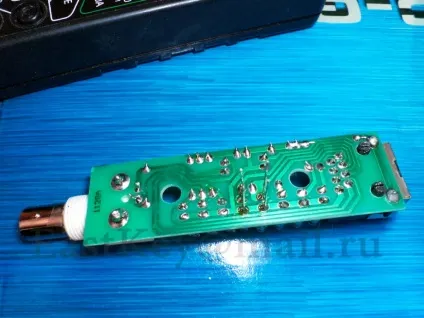

Акуратно запаює куплені світлодіоди, дотримуючись полярності і зберігаючи висоту. Обрізаємо ніжки, які залишилися стирчати зі зворотного боку плати та відмиванням від флюсу.
Тепер приступаємо до заміни мікросхеми. Також акуратно її Випаюємо (можна використовувати фен від паяльної станції), намагаємося не пошкодити доріжки, ставимо на це місце нову, куплену мікросхему, не забуваючи про ключ (полярність). Прибираємо залишки флюсу.

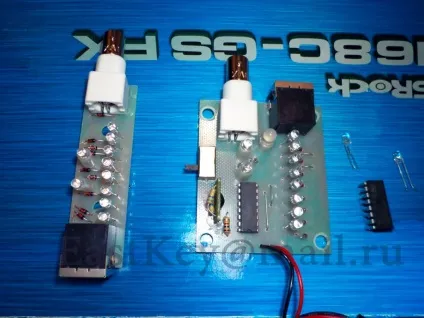

Ось результат: дві частини пристрою з заміненими несправними деталями та несправні світлодіоди з мікросхемою.

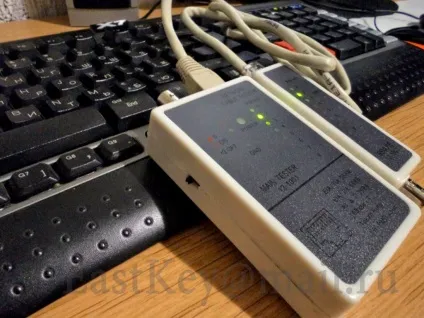

Тепер можна включити тестер і перевірити кабель, звертаючи увагу на послідовно миготливі справні світлодіоди, що говорить про вдалому ремонті і правильної діагностики, нехай і не сильно складного, але вкрай корисного пристрою.
Тепер можна продовжувати працювати, використовуючи Lan Tester в якості одного з основних інструментів.
