Самостійна векторизация в компасі

Алгоритм векторизації растрових зображень

Якщо Вам не підходить автоматична векторизація креслень Ви можете векторизовать, тобто перевести в електронний (векторний) формат будь-який паперовий креслення (або електронну картинку) вручну самостійно або ЗАМОВИТИ ручну Векторизацию креслень у нас.

Для векторизації креслення або зображення необхідно (алгоритм векторизації):

Переклад зображення в растровий формат

Растровий формат зображення, креслення, карти, схеми або логотипу є сіткою пікселів (дрібних точок) на моніторі.

Підготувати (перевести в растровий формат) паперовий носій можна за допомогою:

сканера (існують промислові сканери до формату А0 безперервного сканування з необмеженою довжиною формату);
фотоапарата.

Незважаючи на простоту виконання даного пункту від нього залежить дуже багато чого. Несумлінне фотографування або сканування збільшує в рази час, витрачений інженером на окреслення креслення. Якісне ж сканування спростить подальшу векторизацію зображення. а також дозволить максимально точно відобразити всі дрібні елементи. Важливо забезпечити чіткість зображення, а також не допустити площинного спотворення креслення (хвилі, загини і інші дефекти).

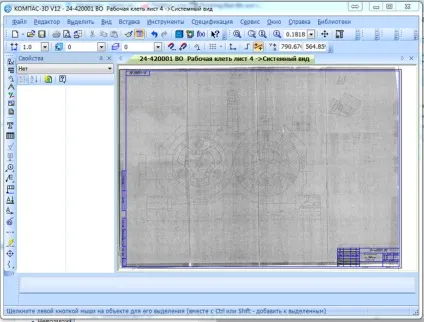

Вставка отриманого растрового зображення в КОМПАС

Для вставки растрового зображення в КОМПАС необхідно:

Запустити програму КОМПАС і вибрати відповідний формат аркуша (Менеджер документа - листи - формат аркуша - орієнтація - оформлення);
Вставити растрове зображення в КОМПАС (Вставка - рисунок);
Вирівняти орієнтацію зображення (кнопка поворот);
Вставити новий вид з потрібним масштабом (Вставка - вид);
Підігнати вставлене зображення під потрібні розміри (під масштаб виду).

Ручна векторизация зображення в Компас (обведення креслення)

Для обведення (векторизації) вставленого растрового зображення в компас необхідно:

Вставити новий шар (в якому ми будемо обводити зображення) і вибрати його (Вставка - шар);
Заборонити активність нульового (системного) шару в якому знаходиться наше растрове зображення;
Обвести його стандартними засобами малювання компас (Панель геометрія).

Особливості (фішки) ручної векторизації в Компасі

Розмір зображення та відповідно його «вага» повинен бути мінімальним 100 КБ - 5МБ в залежності від розміру і завантаженості картинки (креслення). Це дозволить переміщати картинку по екрану під час векторизації без «гальм» і «зависання» комп'ютера.
Відразу працювати в потрібному масштабі. Це дозволить порівнювати необхідні розміри з наявними і коригувати креслення вже в процесі векторизації.
Обов'язково блокуйте шар з обводімим зображенням (деактивація шару в менеджері документа). Це запобіжить випадковому «чіпляння» і переміщення обводімого малюнка.
Змініть (збільште) товщину і колір ліній, що відображаються на екрані, для того щоб вони не зливалися з обводімим кресленням.
Використовуйте безперервний введення об'єктів. Це дозволяє економити час і робити дуги (повороти ліній) відразу дотичними (якщо це необхідно) до попередніх лініях.
При обводке креслень з проставленими розмірами краще орієнтуватися на зазначені розміри, а не на зображені лінії.
Використовуйте прив'язки в вертикальності / горизонтальності ліній;

І головне, не забувайте зберігати свої роботи (клавіші Ctrl + S)!
