Саморобний відрізний верстат з болгарки можна зробити за добу своїми руками
Більшість домашніх майстрів використовують кутову шліфувальну машину саме як відрізний інструмент. Багато хто погодиться з тим, що головна перевага болгарки, мобільність - в цьому випадку є так само і недоліком.
Вага інструменту, вібрації, гіроскопічний ефект (особливо на дисках діаметром більше 150 мм) не сприяють точності різу.
Переваги відрізного верстата з болгарки
Якщо вам необхідно банально нарізати шматки старої водопровідної труби для підв'язки огірків - точність не є принциповим питанням. А в разі, коли необхідний точний розкрій матеріалу для зварювання який-небудь конструкції - допуск в 3-5 мм може стати критичним.
Наступною проблемою є дотримання перпендикулярності розрізу. Домогтися прямій лінії під кутом 90 градусів до осі заготівлі, тримаючи болгарку в руках - практично нереально. Те ж саме стосується відрізів під фіксованими кутами. При перекосі часто руйнуються абразивні диски, оскільки можуть завдати травму.
Коли ви нарезаете досить багато заготовок - через пару годин роботи взагалі не буде сил тримати інструмент в руках, говорити в такому випадку про точність не доводиться.
Розпил дерев'яних заготовок - окрема тема. Детально про диска для болгарки по дереву і про те чи можна пиляти ними дерево тут. Використовуючи спеціальні диски, якими можна безпечно працювати по дереву - якісного розрізу не доб'єшся. А правильні дискові пилки, встановлені на УШМ - смертельно небезпечні для майстра, який тримає інструмент в руках.
Існують заводські варіанти верстатів, які фіксують болгарку і перетворюють роботу з розкрою заготовок в безпечне і точне заняття. Але такі пристосування коштують досить дорого, і не завжди універсальні. Простіше кажучи, знайти екземпляр, який ідеально підходить саме для вашої УШМ - заняття непросте.

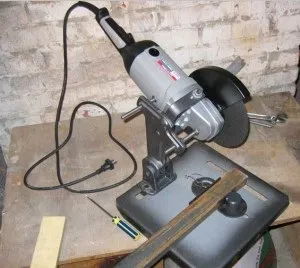

Заводський варіант кріплення болгарки на станині
Вихід один - зробити відрізний верстат своїми руками
Які елементи обов'язково необхідно передбачити в конструкції:
- Міцна і важка станина. Ідеальний варіант - надійне кріплення конструкції до стійкого верстата;
Стійка для коромисла повинна бути строго перпендикулярна столу.
Якщо болгарку вдасться закріпити таким чином, що можна буде користуватися штатної ручкою - це найнадійніший варіант.
Правильні варіант - пружина на розтягнення, з ходом повернення не менше 25% від ходу осі редуктора кутової шліфувальної машини.
Обов'язковий при використанні будь-якого диска, будь то абразив або металева циркулярка. Відкритий робочий сектор не повинен бути спрямований у бік оператора.
Якщо вам необхідна точність або виникає необхідність нарізати абсолютно однакові заготовки - треба використовувати розмітку з кроком до 1 мм. Для цього підійде металева лінійка, поєднана з упором.
ВАЖЛИВО! Використовувати вимикач, встановлений на корпусі електроінструменту небезпечно.
До того ж, після закріплення болгарки на кронштейні, він може стати недоступним. Тому клавіша пуску на УШМ переводиться в положення «ВКЛ», регулятором (при його наявності) встановлюються необхідні обороти, а запускається верстат окремим пусковим пристроєм.
Пусковий пристрій для саморобного верстата
На цьому компоненті зупинимося докладніше. Існує старий добрий варіант пускової кнопки ПНВ 30-У.
Стандартне пристрої для пуску і зупинки
Принцип дії наступний - для старту приладу потрібно із зусиллям натиснути кнопку «пуск». Для відключення - просто злегка торкнутися кнопки «стоп», яка знаходиться вище пусковий клавіші. Для аварійного відключення дуже зручно і безпечно.
Існують і сучасні інтерпретації. Принцип дії той же - кнопка виключення більш доступна, ніж пускова.
Сучасний варіант пускової кнопки
Найбезпечнішим способом включення болгарки на відрізні верстати - не зафіксованим педаль. Управління проводиться ногою, обидві руки в момент пуску вільні. У разі нештатної ситуації просто прибираємо ногу з педалі - інструмент знеструмлений.
Найбільш безпечний і надійний варіант пуску і зупинки верстата - фіксується педаль
Зрозуміло, це здорожує конструкцію, але питання безпеки не мають вартості в грошовому еквіваленті.
ВАЖЛИВО! Заборонено включати ріжучий, пиляє і свердлить інструмент методом з'єднання вилки з розеткою.
Конструкцій придумано досить багато, з використанням різних матеріалів - дерево, текстоліт, металевий профіль. На наш погляд, найбільш вдалим в плані безпеки і точності роботи є саморобний верстат, виконаний із сталевого профільованого труби.

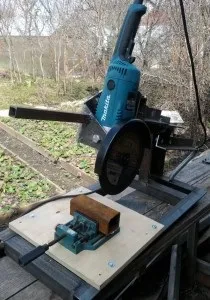

Болгарка закріплена на станині. Дуже зручний варіант кріплення.
Як правильно виготовити верстат з болгарки?
Розглянемо поетапно процес виготовлення одного з вдалих примірників. Конструкція досить складна з технічної точки зору, але при цьому універсальність і функціональні можливості перевершують характеристики фабричних примірників.
Особливістю конструкції є можливість регулювання вильоту болгарки по направляючої. Для цього використовується пара старих амортизаторів від автомобіля.
Використовуємо старі амортизатори від автомобіля
Оскільки використовувати амортизатори в якості несучої конструкції не можна (занадто тонкі стінки), виготовляються міцні кронштейни з відповідною труби.
Робимо кронштейни з труби
Всі заготовки придбані на пункті прийому металобрухту, тобто практично безкоштовно.
Заготовки із звичайного металобрухту. Підійдуть будь-які труби і куточки
Нарізаємо елементи конструкції згідно попередньо зробленому кресленням за допомогою болгарки, для якої і збирається верстат.
Збираємо станину майбутнього верстата з приготованих заготовок
Конструкція зварена за допомогою напівавтоматичного зварювального апарату, який є або у вашій домашній майстерні, або в гаражі у сусіда.
Встановлюємо стійку з амортизаторів і ретельно перевіряємо кріплення
Після установки всіх основних компонентів необхідно провести випробування. Провести виміри кутів різу, і остаточно підігнати елементи конструкції один до одного.
Потім всі частини верстата необхідно пофарбувати.
Обов'язково фарбуємо все робили
Для більш легкого ходу осі, при закріпленні шпильки між шайбами прокладаються обойми від шарикопідшипників відповідного діаметру. Таким чином, можна затягнути кріпильні гайки щільно, без люфту - а хід коромисла залишиться легким, і не буде підклинювати.
Вузол кріплення стійки до станини

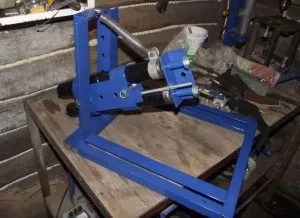

Основна металева конструкція готова. На станині можна побачити направляючі для рухомого розпилювального стола. Виліт болгарки по осі амортизаторів фіксується різьбовій шпилькою і двома гайками. Це необхідно при установці УШМ різних розмірів.
Загальний вигляд того що вийшло
Під корпусу кожної з УШМ виготовлені персональні кріпильні кронштейни, які при зміні інструменту встановлюються на рухоме коромисло.
Особливості кріплення болгарки до стійки
Друга частина кріплення
Напрямні для фіксації заготовок виготовлені під прямий рез (90 градусів) і косою (45 градусів).

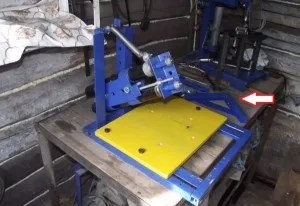

Готовий відрізний верстат зроблений своїми руками за добу
Комбінуючи виліт болгарки, положення столу, кут напрямних - можна різати будь-які заготовки (головне - щоб вистачило діаметра абразивного круга).
При експлуатації верстат прикручується до верстата для стійкості, хоча власної ваги досить для більшості робіт. Жорсткості і надійності вистачає для установки циркулярного диска по дереву. Якість розпилу при цьому не гірше, ніж у стаціонарній дискової пили.
Пусковий пристрій виконано в такий спосіб. В окремій коробці встановлена силова розетка і кнопковий вимикач на 15 ампер. Аварійна кнопка виключення має більший діаметр у порівнянні з втопленою в корпус клавішею «вкл».
На болгарки харчування включено завжди, після установки і закріплення її на кронштейні, кабель живлення включається в розетку пускового пристрою, і управління переходить на його кнопки.
Ми розглянули загальні принципи виготовлення відрізного верстата з болгарки. Яким буде ваш варіант - вирішуйте самі.
