Саморобний світло для домашньої фотостудії, бюджетна фотографія для фотолюбителя
Бажання володіти власними джерелами світла виникає у будь-якого фотолюбителя, який почав фотографувати щось відмінне від «Селфі і домашніх посиденьок». Природне бажання знайти найдешевші і найкращі. Розглядаючи конструкцію численних фото світильників, пропонованих виробниками переконуєшся, що різниця між собівартістю конструкції і апетитами продавців не порівнянна. Саме тому виникає гостре бажання зробити власний світильник. При самостійному виготовленні його собівартість буде відсотків на 10 вище, ніж ціна комплекту ламп для нього, а самооцінка підніметься на всі 200 відсотків.
Оскільки це не останнє саморобний пристрій, який буде розглядатися на нашому сайті, спробуємо розглянути порядок дій, який бажано виконати при створенні будь-якого нового пристрою.
Для початку потрібно визначити які комплектуючі знадобляться для складання пристрою. Для виготовлення світильника можна використовувати підручні засоби, наявні в господарстві або придбати на найближчому будівельному ринку і в магазині електротоварів. По-перше потрібно пластина бажано з негорючого і ізолюючого матеріалу яка стане платою на якій буде монтуватися світильник. Розміри і форма визначаються кількістю ламп, які потрібно буде встановити на цій пластині. Вона може бути прямокутна або кругла, головне, щоб загальна вага конструкції не перевищував вантажопідйомності стійки, на якій вона буде встановлена. Патрони для кріплення ламп бажано вибрати керамічними. Вони мають невеликі габаритні розміри і забезпечують хороший теплообмін з навколишнім середовищем. Це важливо тому, що одним з джерел нагрівання в будь-який лампі є перехідною контакт між лампою і патроном. Кріплення світильника на стійці освітлення повинно бути жорстким і надійним. У конструкції повинна бути передбачена можливість зміни нахилу світильника в вертикальній площині. У конструкції світильника також необхідно передбачити можливість установки парасольки, відбивач або додаткового модифікатора світла. Бажано передбачити вимикач харчування або комутатор кількості включених ламп.
Будь-яка розробка починається з технічного завдання, тому сформулюємо його. Ми будемо робити світильник на основі чотирьох ламп, що живляться від мережі 220в і мають стандартний патрон типу Е27. Патрони для ламп повинні бути встановлені на діелектричній, негорючої пластині, яка буде встановлюватися на освітлювальну стійку за допомогою штативної головки. Електричний монтаж повинен виключати можливість випадкового дотику користувача до струмоведучих частин напруги 220в. Монтаж світильника повинен виключати застосування паяльника. Конструкція світильника повинна передбачати можливість установки парасольки на відображення або парасольки напросвет.
Наступним етапом буде підбір комплектуючих. Для виготовлення несучої пластина можна використовувати гетинакс, текстоліт, товсту фанеру, шматок ламінату. У нашому випадку це буде пластина з капролона - електротехнічного пластика, який добре обробляється механічно і інертний до розчинників. Пластина має розміри 131 мм * 118 мм * 8 мм.
Пластина з капролона
Як патронів будемо використовувати керамічні патрони Е27 з металевим держателем.
Патрон з горизонтальною установкою
Тримач має отвір з різьбленням і дозволяє встановити патрон в горизонтальній площині. Якщо держатель відігнути під 90 °, то патрон можна буде встановити вертикально.
Патрон з вертикальною установкою
Така установка патронів використовується в багатьох саморобних світильниках. На жаль при установці лампи в патрон вся конструкція буде коливатися, як билинка на вітрі при найменшому русі через те, що лампа з патроном має велику масу і висить на тоненькій куточку. Після випробування така конструкція була забракована.
Для проведення електричного монтажу потрібно придбати шнур живлення з вилкою і вимикачем.
Шнур живлення з вимикачем
Додатково буде потрібно планка з гвинтових клем і кріпильні гвинти.
Для кріплення парасольки використовуємо куточок і канцелярський зажим за способом, наведеним на малюнку. Різниця буде в тому, що п'ята парасольки буде впиратися в куточок, встановлений вище отвору для парасольки. Цим досягається розвантаження канцелярського затиску, який з'єднає ручку парасольки і куточок.
На третьому етапі потрібно намалювати ескіз, який дозволить продумати розташування отворів, їх розміри, варіанти кріплення і монтажу окремих частин, виявити необхідність придбання додаткових елементів. З'єднання всієї конструкції зі штативної головкою буде проводитися за допомогою болта М8, тому в несучій пластині потрібно передбачити відповідне отвір. Оскільки в завданні ми визначили необхідність установки парасольки, значить в центрі несучої пластини потрібно передбачити отвір ручку парасольки і отвори для кріплення куточка. Для кріплення парасольки було б зручніше використовувати втулку фланець з фіксуючим гвинтом, але для простоти можна замінити його на куточок з канцелярським зажимом. Установка патронів ламп повинна проводитися на однаковій відстані від ручки парасольки, а колби ламп на достатній відстані один від одного. Цього можна домогтися якщо отвір під ручку парасольки використовувати в якості центру кола навколо якої будуть встановлюватися патрони для ламп. Таке розташування дозволить, в разі необхідності збільшити або зменшити загальну кількість ламп при проектуванні інших світильників. На підставі проведених міркувань можна намалювати ескіз, який дозволить виготовити наш світильник
Для тих, хто захоче повторити конструкцію, наведемо ескіз креслення.
Для збільшення розміру клікніть на малюнку.
На четвертому етапі необхідно виконати всі отвори в пластині і провести її додаткове доопрацювання.
Для того, щоб збільшити світловіддачу світильника при установці парасольки, на центр пластини наклеїв самоклеючу відображає плівку.
Наступним п'ятим кроком стане механічне складання. Для того, щоб збільшити площу, освітлювану лампами і поліпшити теплообмін, при установці патронів під один з кріпильних гвинтів встановимо ізолюючу шайбу так, щоб патрон відхилявся від вертикального положення.
Після установки патронів світильник буде виглядати наступним чином:
Заключний шостий етап це остаточне складання світильника і його електричний монтаж. Для цього складемо електричний схему:
Для збільшення розміру клікніть на малюнку
З неї видно, що всі лампи з'єднуються паралельно, а живлення вимикається за допомогою вимикача на шнурі живлення. При невеликій кількості ламп немає необхідності в додаткових вимикачах. Якщо знадобиться, можна просто вивернути одну або дві лампи. Якщо кількість ламп більше чотирьох, то доведеться передбачити додаткову комутацію. Для цього доведеться використовувати додатковий корпус в який будуть встановлені вимикачі або використовувати побутові освітлювальні вимикачі, Це може значно ускладнити конструкцію, монтаж і збільшити ціну такого світильника.

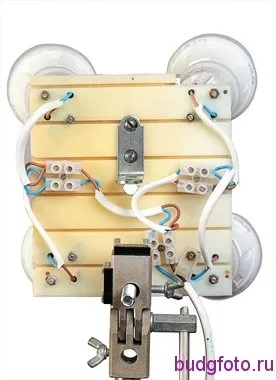

Електричний монтаж виробляємо відповідно до електричної схеми за допомогою монтажних клем.

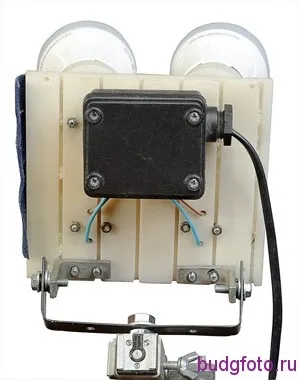

Недолік такого монтажу в тому, що для охочих потрапити під напругу залишена ця можливість у вигляді неізольованих гвинтів в монтажних клемах, тому бажано закрити весь монтаж за допомогою ізолюючої коробки. Наприклад за допомогою коробки від галогенного прожектора.
В результаті нашої роботи отримуємо джерело постійного світла для домашньої студії. який має наступний вигляд:
Світильник в зборі
При необхідності таке джерело світла можна використовувати спільно з парасолькою
Якщо використовувати люмінесцентні лампи, то отримаємо джерело світла з іншим типом спектра і інший колірною температурою.
Конструкція світильника дозволяє використовувати одночасно лампи постійного світла і імпульсні патронні лампи, що дозволяє поєднати імпульсні і постійні джерела світла в одній зйомці. Головна вимога при цьому використовувати джерела з близької колірною температурою. Про те як їх підібрати можна познайомитися в статті 1. статті 2. статті 3
Змішана установка ламп
При цьому стає актуальною регулювання світла патронної спалаху методом, описаним в статті.
В результаті такого включення отримуємо світильник з унікальними якостями, що поєднує в собі переваги світильника з постійним світлом і імпульсного світильника.
Парасолька на відображення
При використанні такого світильника можна при зйомці використовувати режим з пріоритетом діафрагми, в якому витримка буде значно довше витримки синхронізації спалаху. Це дозволяє забезпечити хорошу опрацювання деталей не тільки переднього плану за рахунок застосування фотоспалаху, а й заднього плану за рахунок збільшення тривалості витримки і освітлення джерелом постійного світла.
Приклад змішаного освітлення
Висновки: при наявності бажання і елементарних навичок поводження з інструментами досить просто зібрати бюджетний світильник, використовуючи готові вироби і матеріали, що знаходяться під рукою. У цьому світильнику можна використовувати готові модифікатори світла, такі як парасольки, софтбокси, екрани. У саморобному світильнику можна використовувати фотографічні лампи різних типів і різної потужності, в тому числі поєднувати імпульсні і постійні лампи. При одночасному використанні постійних і імпульсних ламп отримуємо світильник з новою якістю і можливостями створення нових прийомів використання світла.
Саморобний світильник допоможе вивчити основні способи роботи зі світлом в домашній студії і визначити критерії для покупки професійного світла.
