Саморобний реостат напруження

Радіо-початківцям

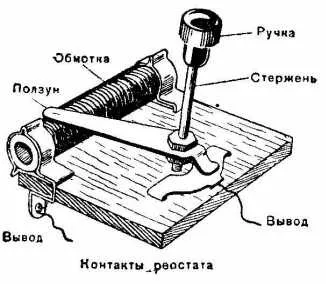

Мал. 114. Саморобний реостат напруження.

Найпростіший реостат легко може зробити кожен радіоаматор.

Для його виготовлення потрібно провід з більшим питомим опором, наприклад константан або ніхром. Якщо реостат розрахований на невеликий опір - до 10 ом, то беруть зазвичай константан діаметром 0,3-0,4 мм (можна взяти від спіралі до електроплитці).

При виготовленні реостатов з великим опором (до 50 ом) краще взяти провід ніхром діаметром 0,2-0,25 мм. Можна використовувати дріт також зі старих нагрівальних приладів, наприклад від електричних прасок.

Як влаштований такий реостат, показано на малюнку 114. Каркасом для обмотки може служити дерев'яна або ебонітова паличка довжиною 40-45 мм. Для каркаса цілком підійде також фарфорова трубка від звичайного постійного опору (часто так званого типу Камінського).

Для реостата можна застосовувати провід як в ізоляції, так і без неї. Якщо провід береться без ізоляції, то його треба попередньо розжарити струмом до темномалінового кольору. На поверхні цього проводу утворюється тонкий шар окалини. Цей шар буде служити ізоляцією і охороняти витки обмотки від короткого замикання. Провід намотується в один шар, виток до витка, кінці його припаиваются до вивідних контактів.

По всій довжині обмотки реостата шкіркою зачищається вузька доріжка шириною 5-6 мм, по якій буде ковзати повзунок. Каркас з намотаною дротом зміцнюється на фанерці.

Повзунок робиться з жерсті або латуні. Віссю його служить мідний стрижень, який за допомогою гайок закріплюється на тій же фанерці, де і каркас.

Повзунок повинен добре ковзати по обмотці реостата, даючи надійний контакт. Від реостата гнучким проводом робляться два висновки: один - від одного з кінців намотаною дроту, а інший - від повзунка зі стрижнем. Цими висновками реостат включається при монтажі радіоконструкцій.
