Саморобний простий проектор з зеленого лазера

Для початку вам необхідний зелений лазер. Я рекомендую що-небудь потужністю 125 мВт і більше. Для цієї саморобки я використовував зелений лазер Spartan потужністю 250 мВт. Вам також необхідно дифракційне скло, яке розподілить зелені лазерні промені. Мені пощастило, що лазер Spartan йде з таким склом в комплекті. Ви можете, ймовірно, використовувати ті дешеві дифракційні скла від тривимірних очок.

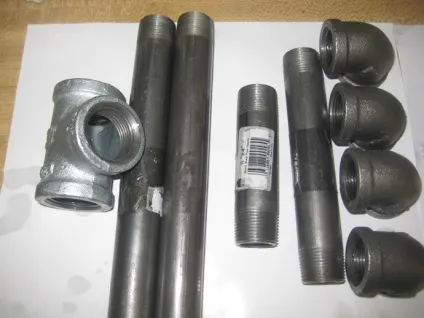

По-третє, вам потрібен набір труб. Я пішов на склад і купив в'язку дешевих гальванізуються труб в сумі приблизно за 10 дол. США.

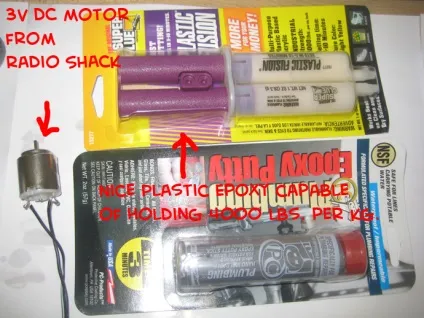

Ви повинні просвердлити отвір в центрі дифракційного скла, потім приклеїти його епоксидним клеєм на двигун. Я випадково зламав скло, довелося клеїти і його теж. Переконайтеся, що використовуєте досить тонке свердло і працюйте повільно, так ви не повторите моїх помилок. Потім приклейте епоксидним клеєм задній кінець двигуна до рукаву труби під кутом 90 градусів. (Не забудьте припаяти 2 дроти до двигуна!) (Шкода, я забув зробити знімок, коли робив це.)

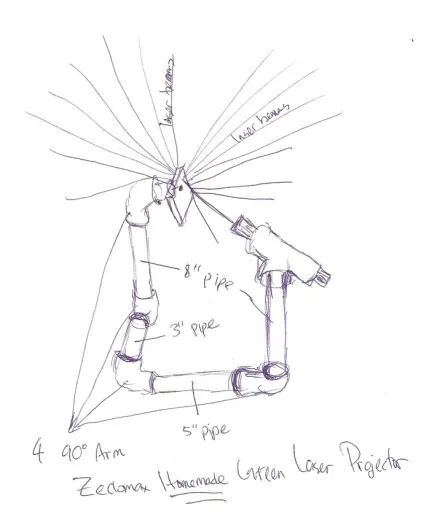

Будуйте ваш зелений лазерний проектор, поєднуючи труби і частини труб так, як показано нижче. Пропускаючи всі дроти через труби, таким чином, щоб вони вийшли з іншого кінця. (Шкода, я знову забув зняти цей крок.) Потім зберіть все разом. Ви можете пристосувати до зеленого лазеру частина T-труби. (Я використовував частину T-труби більшого розміру, потім обмотав труби ізолентою, щоб зафіксувати їх.)

У вас є два дроти, що виходять з іншого боку труби. Просто підключіть їх до батареям на 1,5 В або можете використовувати адаптер постійного струму.

Як тільки мотор запрацював, просто регулюєте ваш зелений лазер, і отримуєте простий зелений лазерний проектор.

У вас повинен вийти симпатичний набір з двох вирів зелених лазерних променів. Тепер можна ймовірно поміняти вісь і використовувати інший двигун, щоб отримати ще більше живі ефекти.

Я планую в майбутньому додати мікроконтролер, подібний CUBLOC або Basic Stamp. Це виріб виготовлений в якості експерименту з зеленим лазером, так що не лайте мене, якщо вийшов не високотехнологічний прилад. Він досить простий, тому будь-яка людина може зробити його. Але я обіцяю, наступного разу це буде пристосування більш високого технічного рівня.
