Якщо зробити підйомник в гараж своїми руками, то ремонтні роботи із налагодження роботи авто будуть проходити в кілька разів простіше і дешевше.

Тим автовласникам, які хочуть заощадити і самостійно проводити лагодження свого автомобіля, а також для тих, хто втомився працювати в оглядовій ямі розповімо, як зробити підйомник автомобільний для гаража своїми руками.

Інструменти для виготовлення

Що потрібно в роботі:

  • металеві куточки 7,5х7,5 товщиною 0,8 см;
  • сталева плита товщиною 1 см;
  • черв'ячний редуктор (вантажопідйомність - 300кг, передавальний показник - 60 кг);
  • болти;
  • залізний ланцюг діаметром 2-3 см;
  • гак;
  • 2 шпонки зірочкою.

Як зробити самому черв'ячний підйомник?

Щоб зробити підйомник для гаража своїми руками потрібно в стіну приміщення вмуровують сталеві куточки на рівні висоти капота машини. На отримані полки кріпиться сталевий лист за допомогою болтів М8, завдяки такому кріпленню поверхня залишається рухомий.

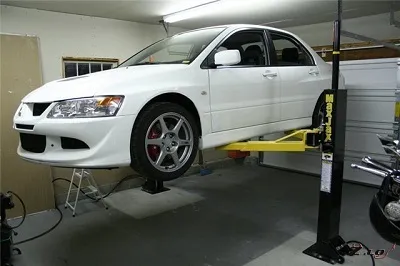

Саморобний підйомник в гараж що важливо врахувати при виготовленні і які інструменти при цьому
Далі на сталевий лист кріпиться черв'ячний редуктор. На приводному валу фіксується шпонка. Ланцюг протягується через отвір в сталевій плиті і замикається в кільце. На вихідному валу редуктора кріпиться друга шпонка, але з меншим діаметром.

Після цього в сталевій плиті проробляють ще два отвори, через які пропускають ланцюг. Один її кінець залишається вільним і на нього кріпиться крюк.

  1. Перед початком роботи розкрутіть болти, що фіксують двигун в рамі автомобіля.
  2. Під двигуном прокладете сталевий трос і петлі на його кінцях накиньте на гак.
  3. Потягніть ланцюг, щоб рух передалося на вал і він поступово почне натягувати троси. Рухатися варто повільно, і коли двигун буде витягнутий з капота, відженете машину і поставте на це місце стіл.

ДОВІДКА! Черв'ячний підйомник не підходить для роботи з кузовом автомобіля, так як його кріплення можуть швидко розбовтатися. Використовуйте його для підняття двигуна.

Простий автопідйомник своїми руками

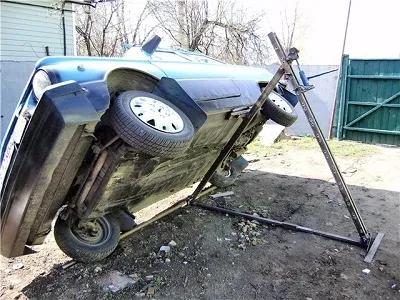

Якщо підйомник в гараж своїми руками, що працює за принципом лебідки, вам не підходить, розглянемо як зробити підйомник в гаражі своїми руками для підйому кузова автомобіля на 45 °. Щоб зробити автопідйомник в гараж своїми руками вам знадобиться сконструювати кілька складових частин, з яких і збирається вся система.

Черевик виготовляється з металевого листа товщиною 0,3-0,4 см і прута діаметром 1,2 см. Штир приварюється до пластині і використовується для фіксації домкрата.

Для виготовлення задньої балки візьміть 4 куточка по 1500 мм довжиною. За допомогою струбцини з'єднайте їх в квадрат. Щоб підсилити конструкцію, в отриманий квадрат вставляються металеві прути, які фіксують точковим зварюванням.

Далі виготовляється майданчик розміром 350х150 з листової сталі товщиною 0,3-0,4 см. До вирізаної майданчику приварюється платформа шириною 20 см, на яку згодом кріпиться смуга гуми і дошки.

Для виготовлення заднього сполучного вузла два листа товщиною 0,4 см з'єднуються третім, встановленим перпендикулярно.

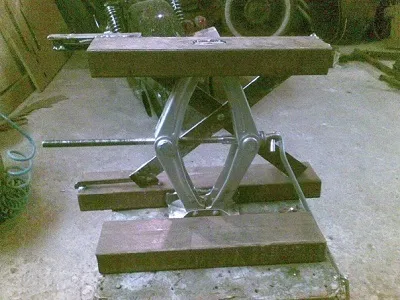

Саморобний підйомник в гараж що важливо врахувати при виготовленні і які інструменти при цьому
Верхня балка виготовляється з металевого листа 160х4 і двох куточків 1710х32 мм. Куточки з'єднують між собою, утворюючи П-подібний каркас. З одного боку на нього кріпиться сталевий лист, з протилежного боку так само приварюється листовий матеріал товщиною 0,4-0,5 см.

З передньої сторони верхньої балки ви приварюють напрямні під домкрат з отворами для гальмування, в які кріпиться болт з гайкою.

Для формування нижньої балки з двох куточків збирається каркас, і з одного боку приварюється гайка М16, яка забезпечить з'єднання з переднім вузлом. Для комунікації з заднім вузлом на протилежному боці нижньої балки висвердлюється додатково отвір і встановлюється болт.

Стійка формується з 4-х куточків 1540 мм. Їх зварюють в квадратну форму і просвердлюють у кожному отвори по 2,6 см на відстані 5 мм від краю, 8 см, 10 см і 19 см. У ці отвори в подальшому фіксується черевик і верхня балка.

Передній з'єднувальний вузол збирається з дюймової труби 300 мм, куточків 330 мм, стержня в діаметрі 2,6 см і довжиною 420 мм. По кінцях труби відміряєте 60 мм і до цього рівня зрізуєте полки ножівкою. Для фіксації з нижньої балкою по центру труби робиться отвір, рівне діаметру болта балки. Після цього куточки згинаються в П-подібну конструкцію і приварюються до стійки.

І останній крок - виготовлення металевих пальців. Для цього використовується сталевий прут діаметром 12 мм, його нарізають на 3 заготовки потрібної довжини і загинають, попередньо нагрів місце згину.

Саморобний підйомник в гараж: що важливо врахувати?

Перед початком робіт варто правильно розрахувати співвідношення вільного простору всередині гаража і висоти роботи підйомного механізму. Для першої моделі досить розрахувати висоту кузова авто і додати до нього рівень висоти балки з гаком. Для другої моделі проводяться розрахунки з урахуванням ширини кузова автомобіля, так як він піднімається збоку на висоту не більше 45 °.

Але якою б ви не вибрали гаражний підйомник для автомобіля своїми руками, в будь-якому випадку така конструкція обійдеться вам у багато разів дешевше, ніж обслуговування в автосервісі або покупка готової конструкції.
