Але на моє розчарування, все діафільми, крім двох, настільки зблякли, що розгледіти що-небудь було дуже складно. Нормальну контрастність і кольоровість зберегли тільки два диафильма - "Ялинка в Сокольниках" (про Леніна) і "Хрюн на ялинці". Фотоплівка на цих діафільмів була з зеленим відтінком (а не з коричневим, як на інших). Мабуть, склад емульсії або реактивів на "зеленій" плівці виявився більш стійким до впливу часу.

У коробці з діафільмами лежав ще один артефакт - саморобний диафильм про ковбоїв, намальований синьою ручкою на прозорому целофані. Я намалював його в школі, десь у другому-третьому класі. І дивлячись на нього, мені прийшла в голову думка - а чому б не зробити саморобний диафильм, але з використанням сучасних технологій? Зараз у кожного вдома є комп'ютер, а побутової лазерний принтер здатний видавати здатність 1200 dpi. Цього цілком достатньо, щоб розмістити на кадрі розміром 22x17 мм картинку розміром 1050x800 точок! А фотоплівку може успішно замінити плівка для чорно-білих лазерних принтерів, яка продається в комп'ютерних магазинах.

Так, діафільм буде чорно-білий, але хіба це недолік, якщо процес створення - це чиста творчість, близьке до кіномистецтва і мультиплікації? І після тижня роздумів "вийде - не вийде", я зважився на експеримент.

Спочатку я з'ясував стандартні розміри кадру, вимірявши їх на першому-ліпшому диафильме.

Так як лист прозорої плівки має розмір А4 (210 × 297 мм), то виходить, що по висоті на аркуші поміститься 14 кадрів і залишаться невеликі поля про запас. Я вирішив для першого разу не робити довгий диафильм в стандартні 50 кадрів, щоб не витрачати час на з'ясування, як краще склеювати плівку. (Десь знайшов рада клеїти ацетоном, поки не пробував). Загалом, на все про все у мене було 14 кадрів.

Прикинувши в голові сюжет, і намалювавши приблизну розкадрування з підписами, я за три вечори намалював весь діафільм. Малював в програмі Inkscape 0.47. так як спочатку вирішив, що діафільм буде "відкритий", щоб кожен міг його скопіювати і робити з ним що заманеться. Відповідно, векторний формат повинен бути теж відкритим - а це на сьогоднішній день формат SVG, який є "рідним" форматом для програми Inkscape.

Після того, як диафильм був намальований, я почав намагатися його надрукувати в максимальній якості. Всі експерименти робив на звичайній білому папері. Друк проводив на принтері HP Laser Jet 1020.

Тут же з'ясувалося, що підсистема друку в Inkscape нікуди не годиться. Деякі лінії чомусь друкувалися з явним розмиванням, дрібні деталі не друкують, все виглядало навіть без збільшення просто жахливо.

Тоді я спробував роздрукувати растрову картинку. У Inkscape зберіг диафильм у вигляді PNG файлу з роздільною здатністю 1200 dpi (вийшла картинка розміром 1654x12567 пікселів), і спробував надрукувати її. Результат теж був незадовільний, так як принтер намагається передавати відтінки сірого за допомогою сітки точок, регулюючи розмір точок. Це називається линиатурой. Крок цієї сітки на моєму принтері - близько чверті міліметра. Тобто, принтер дає дозвіл лініатури 90-100 lpi. Таким чином, всі тонкі лінії, які були на кордоні всіх об'єктів просто зникли. Це сталося через те, що в кінцевому підсумку принтер намагається передати відтінки сірого з дозволом 90-100 lpi, для чого апроксимується відтінок сірого на квадраті 0,25x0,25 мм, в який потрапляє область приблизно в 12x12 точок растра. З огляду на, що товщина чорних контурних ліній була близько трьох точок, стає зрозуміло, чому контури не було видно.

Стало ясно, що необхідно надрукувати картинку так, щоб контурні лінії передавалися в принтер у вигляді векторів, ну а відтінки сірого нехай друкуються грубої лінеатура. Ця лінеатура дасть на кінцевій зображенні текстуру з точок, що мене цілком влаштовує.

За допомогою програми UniConvertor я переконвертувати формат SVG в AI, який розуміє XARA. Підчистив огріхи, які виникли в результаті конвертації. Після чого з XARA надрукував пробу на звичайному папері, і зрозумів що результат той, який я і очікував. У всякому разі, більшого з мого принтера вичавити було не можна.

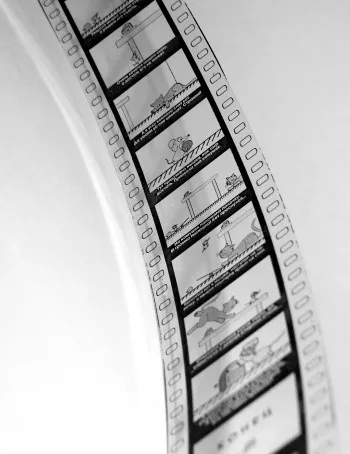

Далі я засунув в принтер аркуш прозорої плівки Lomond 100 mcm (плівка для чорно-білих лазерних принтерів прозора одностороння), і надрукував диафильм. Картинка на плівці здається більш блідою, ніж на білому папері, так і повинно бути. Потім ножицями вирізав смугу з діафільмів.

Напевно, різати треба було різаком під металеву лінійку, щоб краю були рівніші, але, в принципі, рівність краю некритична.

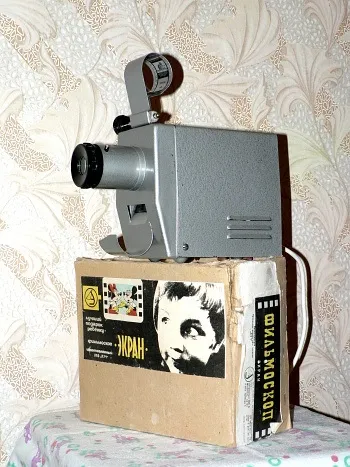

Проектування відбувається на двері, пофарбовану білою олійною фарбою. По-хорошому, звичайно потрібно використовувати прасування білу простирадло або спеціальний екран. Фільмоскоп встановлений на відстані трохи більше двох метрів від імпровізованого екрану.

Картинка мене навіть порадувала. Я очікував, що буде гірше. Роздільної здатності 1200 dpi цілком достатньо, щоб малювати картинку на такій маленькій площі, яку має кадр діафільму. Драбинки і пикселизации ліній на збільшеному діапроектором зображенні практично не видно.

Загалом, затія вийшла, і можна констатувати, що за допомогою комп'ютера і побутового принтера будь-яка людина може легко зробити діафільм в домашніх умовах. А якщо де-небудь у знайомих (наприклад, в конструкторських бюро) є кольоровий лазерний принтер, то можна надрукувати і кольоровий діафільм.

Навіщо це потрібно

У багатьох, напевно, виникне питання - навіщо взагалі потрібно морочитися з плівкою і фільмоскопам, коли не бракує в мультиках, а показувати саморобні діафільми можна і на плазмовому телевізорі?

Відповідаю. Показ діафільмів через фільмоскоп - дуже важливий етап в розумінні навколишнього світу дитиною. Дитина повинна знати, що створити зображення на стіні можна за допомогою лампочки, лінзи і плівки. І всі ці предмети дитина повинна мати можливість побачити і помацати. Якщо ви довірите дитині самостійно зарядити фільмоскоп, навести резкозть і крутити ручку перемотування - можна гарантувати, що в майбутньому він буде прекрасно розбиратися в оптиці і фотографії, і знати, що насправді все просто. І коли в шкільних підручниках він буде бачити опису дослідів зі світлом, він буде представляти себе такі досліди більш предметно, ніж діти, ні разу не відівшіе діафільмів.

Як би пафосно це не звучало, фільмоскоп сприяє розвитку людини-творця. У плазмового ж телевізора більше шансів посприяти розвитку людини-споживача.

Діафільм "Мишка і сир". Сюжет побудований за канонами дуалізму, і просочений роздумами про характери героїв. З одного боку, мишка надходить недобре, зажадавши чужий сир. З іншого боку - вона хоробра і тямуща особа, яка б використовувати зло собі на благо. Образ зла у вигляді кота, службовця невидимому господареві, не залишить байдужим жодного естетствуючого критика.
