Саморобний блоковий арбалет з ресори, все саморобки

Як всім відомо, найдоступніша дуга (плечі) для саморобного арбалета, це ресора від старої радянської легковика «Москвич». Тому мені не довелося довго ламати голову над питанням «з чого?», А тільки залишилося знайти цю саму ресору. Що і було зроблено через родичів і їх знайомих, та гак по дорозі в 190км. і заповітна ресора у мене в руках.

Забігаючи вперед, фото того, що вийшло з ресори в результаті роботи рук.

1 Виготовлення ложе.

Для виготовлення ложе для арбалета нам знадобиться добре просушений брусок, з несмолиста порід деревини, розмірами 80х10х5 см. Намалюємо бажаний вид ложе і приклада олівцем. Розмір приклада закладається під конкретного користувача. Ложе має відповідати довжині запланованих стріл.

Циркулярною пилкою пропилює паз під оперення стріли. Глибиною не менше 8 мм. шириною 4 мм.

Для замку необхідно зробити вибірку, працюємо свердлами і стамескою.

2. Виготовлення замку.

Для виготовлення замка бажано застосовувати товсту нержавійку. За основу взято тип «Горіх». Накреслимо деталі під розмір вашого паза в ложі.

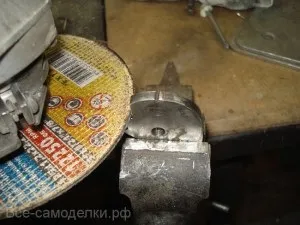

Випилюємо болгаркою і свердлимо в центрі отвір 6 мм.

Знімаємо всі задирки.

Повинен вийти приблизно такий «горіх». Виточує шепотіло.

Робимо спусковий курок і на заклепках доточувати його тонкої нержавейкой.

Приміряємо горіх в тіло спускового гачка.

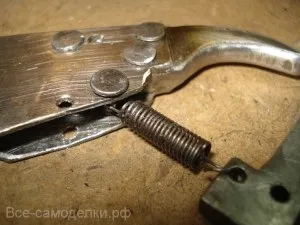

Встановлюємо робочі пружини.

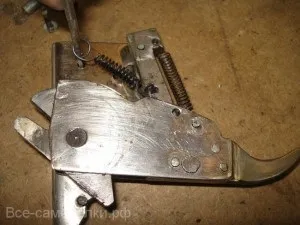

Перевіряємо як збігаються механізми замку.

Приміряємо в корпусі.

З гвозьдя 200кі, зробимо вісь заклепку.

Приміряємо, відпилюємо поки але не встановлюємо.

З толеві цвяхів робимо інші заклепки, болгаркою видалимо напливи капелюшки.

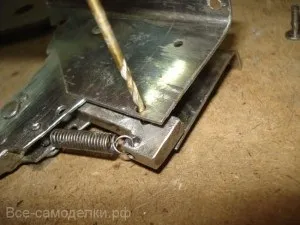

Встановимо заклепку спускового і зачепимо пружину шептала.

Встановлюємо шіптало в корпус на заклепку.

З трубочки зробимо розпірну втулку.

Зрушуємо в сторону половину корпусу і встановлюємо на місце вісь, втулку і пружину.

Відрізаємо і розклепуємо.

Прийшов час встановити головну вісь заклепку.

Одну сторону можна трохи розклепати заздалегідь. Вставляємо заклепку на місце і розплющити трохи, щоб не затиснути рухливість механіки.

3 Установка замку в ложі.

4 Виготовлення напрямних для стріли.

Для цього нам знадобиться молдинг з двері Жигулів ВАЗ 2106.

Для додаткової жорсткості заповнюємо порожнину епоксидним клеєм.

Просвердлюємо отвори під кріплення саморізами.

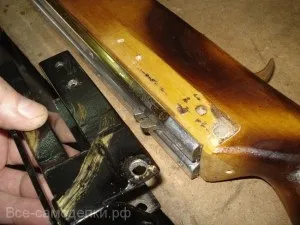

Встановлюємо напрямні на ложе.

Стежимо щоб не затиснуло рухомі механізми замку.

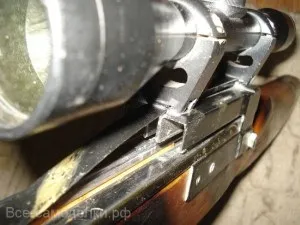

З профільної труби 15х15х1,5 мм. і листового металу 2 мм. за допомогою зварювального напівавтомата виготовляємо верхню частину замку. Зверху на болти ставимо прицільну планку або «ластівчин хвіст» під оптику.

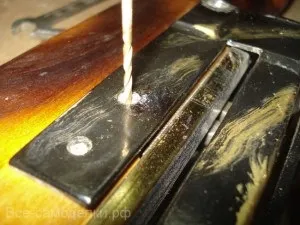

Свердлимо отвори під кріплення.

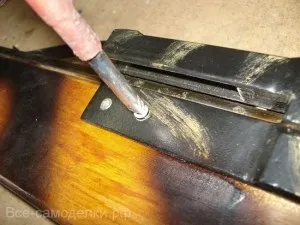

Закріплюємо на болт і саморізи, стежимо за довжиною саморізів, зайве відпилюємо.

Пружина власника стріли зроблена зі старого розкладного метра.

Колодку робимо з куточка 50х50х4 мм, випилюємо необхідні деталі і зварює полуавтоматом. Для дуги використовується друга смуга ресори, без відпилювання і урізання. Свердлимо в ресорі чотири отвори Д = 10 мм, хорошим свердлом на малих обертах, з подачею води. У колодці просвердлюємо 6 отворів. З'єднуємо плечі з колодкою на болти М8. Випилюємо вікно під стрілу, точково приварюють ресору до колодки. З прутка робимо стремено під ногу.

Встановлюємо все на ложе, кріпимо на болти М8.

З двох довгий болтів зробимо укорочені, з трубки анкера відпиляли чотири розпірні втулки.

З листового металу 2 мм. в лещатах Вигніть вуха кріплення роликів-блоків. Ролики використовуються від склопідйомників дверей ВАЗ класика. Протягуємо тросик тятиви через отвір в ложі, закладаємо жорсткі наконечники.

Встановлюємо ролики на місце, свердлимо отвори під шпонки фіксатори.

Перевіряємо натяг тятиви, при необхідності укорочуємо довжину.

Купуємо стрілу 40 см. І пристрілюємо арбалет. Саморобні стріли летять як попало, тому не раджу.
