Саморобна пелетних пальник своїми руками креслення, пристрій і принцип роботи
Крім дров і вугілля є інші види твердого палива, доступні багатьом домовласникам. Це деревні гранули, тирса, лушпиння насіння, відходи обробки зернових. Через їх сипучої структури спалювати таке паливо класичним способом незручно і малоефективно. Отримати більше тепла і автоматизувати процес можна, встановивши на котел спеціальне пальниковий пристрій. Останні є в продажу, але вони пристосовані для роботи на пелетах. Щоб спалювати лушпиння і дрібні тирсу, буде потрібно додатковий пристрій, одне з рішень - пелетних пальник, виготовлена своїми руками.
Пелетних пальник своїми руками
Будова вироби і призначення його елементів
Завдання будь-якого горілчаного пристрою - створити потужний рівний факел полум'я для нагріву водяної сорочки котла, інтенсивність якого можна регулювати. В цьому відношенні конструкція пеллетной пальника переслідує ту ж мету і являє собою невелику камеру згоряння у вигляді аеродинамічної труби, в яку подається паливо і нагнітається повітря. Для подачі гранул або лушпиння використовується шнековий конвеєр, а паливо в нього потрапляє з завантажувального бункера. Обсяг останнього визначає тривалість роботи установки. Повітря в зону спалювання надходить примусово від вентилятора - нагнітача.
Камера згоряння може бути як прямокутного, так і круглого перетину. Остання зустрічається частіше, так як вона простіше у виготовленні. Якщо розглянути креслення конструкції пеллетной пальника, то в камері круглої форми треба встановити плоский піддон для палаючого палива, а сама вона прикріплена до фланцевої плиті, яка прилягає до фронтальної площини котла зовні. Зовнішня частина пристрою складається з шнекового конвеєра з верхнім вхідним патрубком, через який всередину потрапляє паливо з бункера. Другий елемент - це вентилятор, встановлений під шнеком і подає повітря в нижню частину камери.
Механізм пеллетной пальника
Сипучі види твердого палива після згоряння утворюють дуже мало відходів у вигляді летючого попелу, тому пристрій пеллетной пальника передбачає її самоочищення від потоку повітря, що подається нагнітачем. В результаті весь попіл накопичується в зольнику, який потрібно чистити не частіше 1 разу на тиждень.
Опис робочих режимів
Сам принцип роботи пеллетной пальника полягає в наступному: порція палива потрапляє в камеру, воно підпалюється і включається мінімальна подача повітря. У міру того як паливо розпалюється і камера прогрівається, повітря нагнітається більше. В результаті виникає стійкий рівний факел полум'я, що гріє теплообмінник з водою. У заводських горілчаних пристроях процес автоматизований повністю, розпал забезпечується електричним елементом розжарювання, його роботу контролює фотодатчик. Кількість повітря і пеллет, що подаються в камеру, регулює електронний блок, отримуючи сигнали від датчиків температури і тиску. Розібратися в роботі пристрою допоможе схема пеллетной пальника.
Паливо у вигляді деревних гранул або лушпиння насіння може подаватися в шнек для пеллетной пальника різними способами:

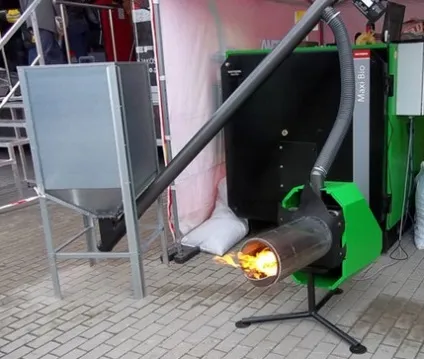

- Традиційний спосіб - це подача пелет з окремого бункера великих габаритів, щоб його місткості вистачало не менше ніж на 7 днів роботи котла, який раз на тиждень потрібно чистити. З бункера паливо переміщається до пальникового пристрою додатковим шнековим конвеєром необхідної довжини.
- Простіший подачею палива може бути обладнана гравітаційна пелетних пальник, виконана своїми руками. У ній лушпиння і гранули під власною вагою зсипаються в шнек з бункера, встановленого прямо над пальникових пристроїв, а той подає потрібну кількість в камеру спалювання. Тоді запас ходу котла буде складати від 1 до 3 діб в залежності від інтенсивності роботи.
Підібрати матеріали для виготовлення пристрою нескладно. З огляду на температурний режим роботи камери згоряння, для неї краще взяти трубу з жароміцної сталі з товщиною стінки не менше 4 мм. Фланцева пластина, за допомогою якої саморобна пелетних пальник кріпиться до корпусу котельні установки, може бути зроблена зі сталі звичайної якості товщиною 3 мм. Подає конвеєр є можливість придбати в зборі, а можна виготовити самостійно зі звичайної труби, помістивши в неї шнек. Для обертання підбираються низькообертовий електродвигун, редуктор і підшипники. Вентилятор треба купити і закріпити на пластині, підготувавши для нього посадочне місце. Саму пластину потрібно виготовляти, вивчивши креслення пеллетной пальника, і в залежності від конструкції дверцята котла.

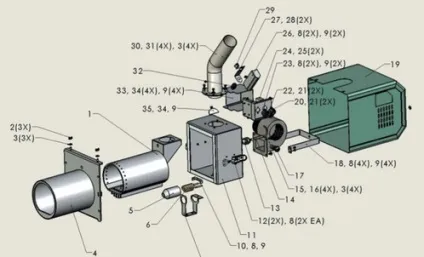

Деталі пеллетной пальника
засоби автоматизації
Співвідношення подачі повітря і палива в камеру згоряння треба регулювати, інакше робота пальникового пристрою буде нестабільною або весь час на максимальній потужності. Найпростіший спосіб міняти обороти двигунів шнека і вентилятора - це поставити простий ручний регулятор. Але тоді виникнуть незручності у вигляді постійного нагляду і настройки опалювального агрегату в залежності від температури теплоносія і навколишнього повітря. Самостійна настройка пеллетной пальника полягає в тому, щоб підібрати на різних режимах роботи співвідношення повітря і палива, при якому факел полум'я буде рівним і стійким. Домогтися цього допоможе автоматизація пристрою.
Пелетних пальник з бункером
Спочатку потрібно купити електронний блок управління. Якщо ваш котел вже забезпечений таким, то вивчити можливість його використання. Як правило, контролери провідних виробників мають вільні керуючі контакти, до яких можна приєднати електродвигуни вентилятора і шнека. У цьому випадку на підставі сигналів датчиків контролер буде збільшувати або зменшувати подачу пеллет і регулювати обороти вентилятора.
У плані розпалу й контролю над полум'ям саморобна пелетних пальник, виготовлена своїми руками, також може бути автоматизована. Потрібно купити електричний елемент розжарювання і фотодатчик. Перший буде включатися в самому початку, підпалюючи паливо, а другий при появі стійкого полум'я буде сигналізувати про це на контролер, який відключить елемент розжарювання.
На подає патрубку можна поставити датчик заповнення, його роль - подавати імпульс на електронний блок, коли шнек і верхній патрубок заповнені пальним, щоб зупинити подачу пеллет. Всі ці кошти автоматики дозволяють ефективно спалювати пелети і створити певний комфорт при обслуговуванні опалювальної установки. Однак тут є свої недоліки:
- Саморобну пелетних пальник можна підключити не до всякого контролера.
- Існуючий електронний блок агрегату опалення часто не пристосований для роботи з пристроями розпалу й контролю пальника, тоді доведеться купувати новий.
- Вартість виготовлення пристрою збільшується.
висновок
Знаючи, як працює пелетних пальник, можна взятися за її самостійне виготовлення. Але часто це зводиться до закупівлі комплектуючих і приладів автоматики, після чого вони ставляться на саморобну камеру спалювання. В цьому випадку зниження вартості виробу незначно. Слід задуматися про покупку комплектного пристрою заводського виготовлення.
