На численні прохання в зв'язку з відсутність вільного часу, поки тільки викладаю тільки фотографії про конструкцію і процесі складання. Далі будуть додані детальні роз'яснення по кожному з етапів конструювання. І так: Спершу зробив ось такий ящик в пластикові сани рибалки ... Звіт тут.

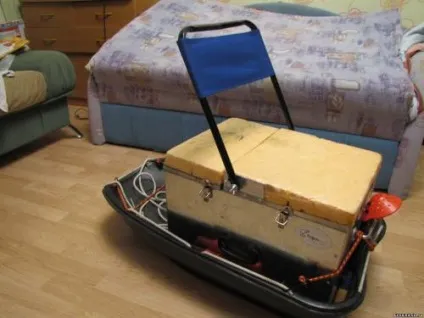

Далі відчув, що сидіти, не багато незручно, спина втомлюється, приробив спинку ... Звіт тут:

Отже почну роз'яснення по збірці: У мене санки маленькі: 800 мм. довжина, 400 мм. ширина. При конструюванні від цих параметрів і відштовхувався. Максимальна висота ящика від рівня землі 300 мм. а висота намети для комфортного сидіння повинна бути 1500 мм, від поверхні землі з шириною в 800-900 мм. Від цих даних почав рухатися далі. Раз основна вертикальна стійка повинна бути 1500 мм, а ящик заввишки 300 мм, то використавши розширювачі прикріпивши їх до краю ящика (300 мм над землею). можна зменшити висоту стійки до 1200 мм. У довжину, що закриває стійка для зручності складання повинна дорівнює так само 1200 мм. Отже, що б намет в згорнутому стані лягала на початок намети то і центр конструкції, де кріпиться вертикальна стоїка і закриває повинна дорівнювати 1200 мм від початку санок. У підсумку треба розширюють стійки зробити 400 мм довгою. Згадавши ази геометрії 9 класу, і використавши масштабну сітку на якій зобразив ескіз, зіставивши, обчислив довжину поперечних дуг інших розпірок (див. Малюнок).

Зваживши всі за і проти самостійної збірки намети все ж зважився ... Роблю ...

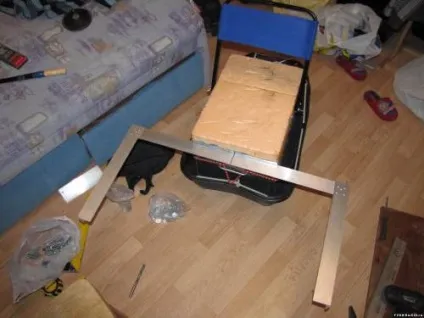

Спершу, поперечний розширювач ... Куточок алюмінієвий 50Х50. Спираючись на розрахунки ширина 800 мм. (Мінімум), довжина 400 мм.

Кріпив деталі один до одного, просвердлюючи отвори 4 мм шуруповертом, скріплюючи ручним клепочніком.

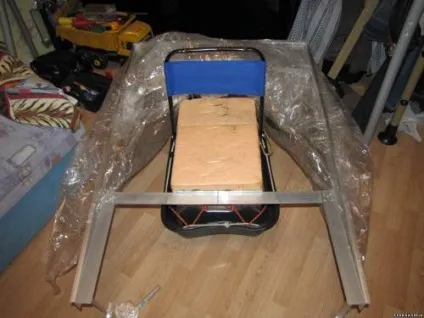

Кріплення до ящика розширювача знімне, п'ятьма болтами М6.

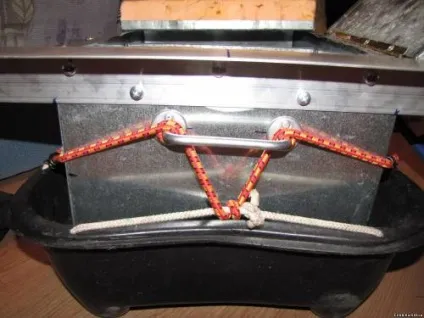

Для зручності перенесення і фіксації до саней на ящику встановити дві віконні ручки за допомогою клепок. Кріплення санок до скриньки здійснюється господарських гумових джгутів.

Тепер про розпірках ... Зупинив вибір на алюмінієвих куточках 25Х25 ... Просто в найближчому магазині інших матеріалів і розмірів не було ... Зараз рекомендую, якщо хто буде повторювати мою конструкцію використовувати для каркаса алюмінієвий профіль (квадрат) 25Х25. Вага додасться не на багато, але жорсткість конструкції збільшиться. У підсумку мені при використанні куточка 25х25 через брак профілю на вертикальні стійки довелося використовувати по два куточка скріплюючи їх болотах у вигляді профілю (квадрата) для збільшення жорсткості.

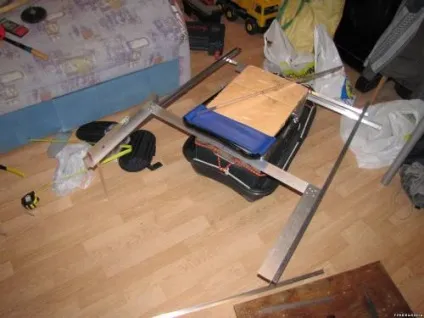

Вертикальна і поздовжнє распорка кріпляться до розширювача болтами М6.

На різних рівнях, що б при згортання вони складалися в одну площину.

На «носі санок встановив під гумовий джгут, упор з ПВХ труби довжиною 900 мм, для утримання конструкції на корпусі в складеному вигляді.

Далі на вертикальній стійці згідно масштабу ескізу прикріпив поперечні стійки болтами М6.

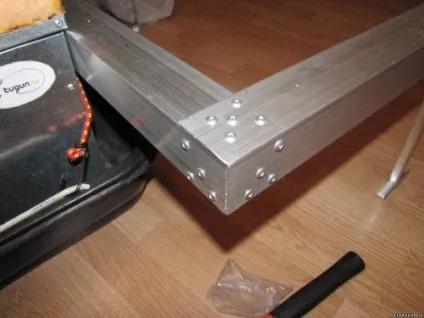

Кріплення алюмінієвих деталей конструкції: В основному це клепки. Так вигладить з'єднання розширювального П- образної рейки:

Так, кріплення горизонтальних верхніх каркасних перемичок:

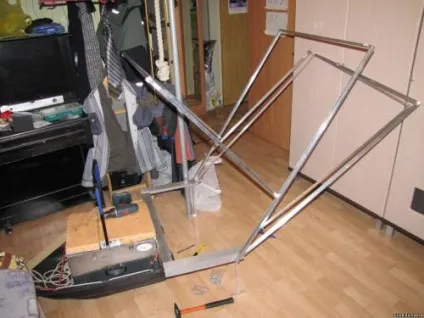

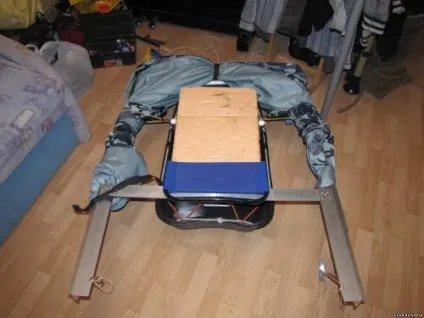

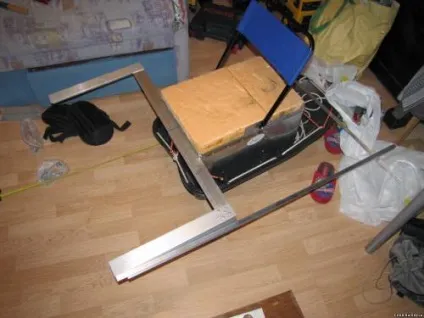

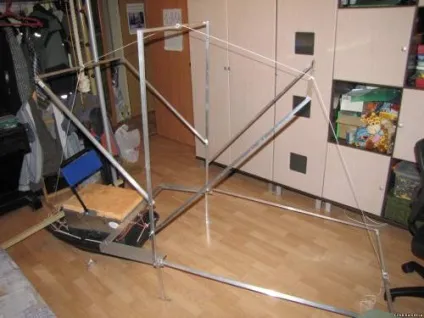

Тут фото, розширювача в зборі з закріпленими на ній вертикальної і поздовжньої стійками. Плюс підпора ...

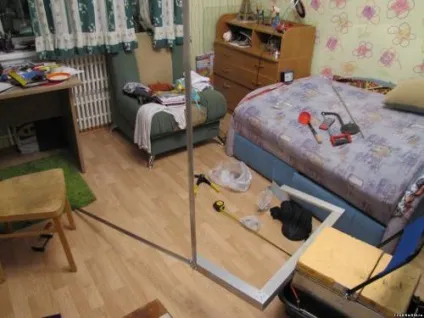

Окремо детально опишу підпірку (упор) ... В процесі конструювання з'ясувалося, що проліт розширювача в довжину на 400 мм і закріплений на ящику не тримає в горизонтальному положенні навіть вага розпірок, отже довелося робити додаткові підтримують упори. Використавши рівень, підібрав висоту стійки, закріпивши її на болт тримає вертикальну стійку.

Для фіксації в процесі експлуатації (коли намет розгорнута, і що б стійка не складалася при «ворушіння» рибалки в процесі лову ») придумав фіксатори для утримання стійок в вірчі положенні ... Він вставляється в просвердлений отвір і фіксує стійку в вертикальному положенні.

У транспортному режимі, упор складається і утримується засувкою, фіксатор вставляється в спеціальне технологічне отвір.

Етап виготовлення і підгонки каркаса закінчений як здалося мені, найважчий момент завершено ... Але це не так ...

Наступний етап це розмітка викрійок і пошиття безпосередньо самої намети ... Ось це і виявилося самим «гемороєм» ... Начебто згідно ескізу відомі всі параметри, але поздовжні стійки можуть розташовуватися вище або нижче розрахункового (мотузка з'єднують поперечини може розтягнуться) разом форма вийде не точною ... треба застосувати, як зняти точні розміри за місцем ...

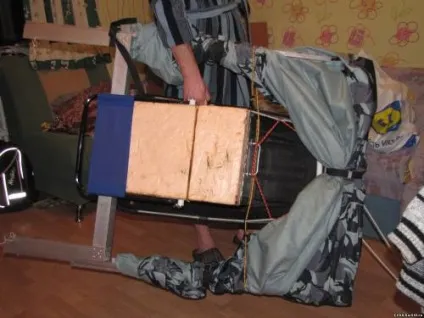

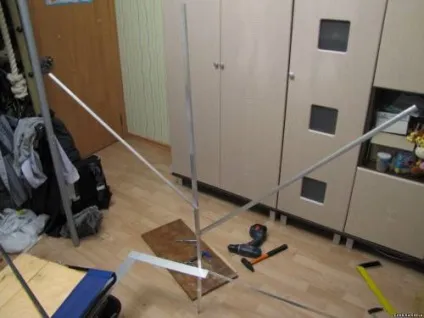

Так виглядає каркас знятий з ящика в транспортному варіанті.

Думав, думав і ... Згадав, що таку ж задачу вирішував раніше, коли будував лотку. Детально про зняття викрійок конструкції см. Тут: Човен з ПВХ своїми руками ...

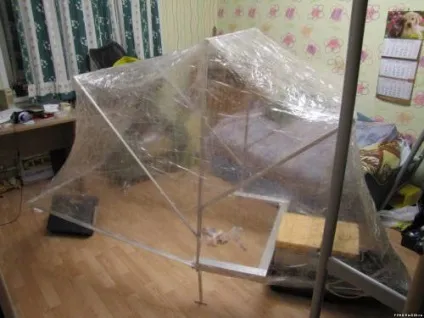

Прикупив скотча 200 метрового три рулони і став обмотувати каркас ...

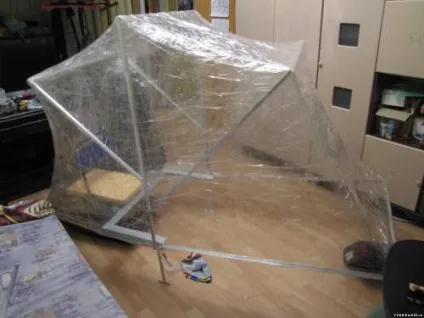

Ось що вийшло…

А це прототип в транспортному варіанті ...

Далі скотч-конструкція була по напрямних (стійок) розрізана ...

В результаті зіткнувся з проблемою мінімізації придбання укривного матеріалу для палатки ... А точніше оптимального розташування викрійок на матеріалі (тканина Оксфорд) з мінімізацією залишку відрізів.

Довелося знову повернеться до ескізу і геометрії. За розрахунковими даними, намалював в масштабі викрійки і доклав їх до масштабного малюнку тканини, підібравши правильність їх розташувань для економії матеріалу (в моєму варіанті, 16 погонних метрів). (Якщо будете повторювати, то самі розраховуйте під свій проект (розмір саней) необхідну кількість укривного матеріалу).

Кольором викрійки по периметру виділені не просто так ... Плюс на кожній номера які відповідають іншій стороні до якої цей край буде надалі пришитий ...

Оскільки покривний матеріал довгий, а в квартирі у мене місця мала, різав його за викрійками в коридорі.

З огляду на номери з'єднань ...

Окреме ВЕЛИКЕ Дякую, тещі, Галині Василівні за те, що вона пошила намет французьким швом точно за необхідними розмірами, спираючись тільки на контрольні позначення країв викрійок.

Плюс на своєму старенькому Zinger вона прошила липи на вікна намети.

Далі вікна ... Попалася мені на вигляд мультіфора А4 товста, і вирішив з неї виготовити прозорі вікна ...

Вирізав за розмірами вікон, пройшовся знежирювачем, приклеїв на клей «Момент» липу ... В процесі експлуатації все ж довелося липу прошити на машинці ...

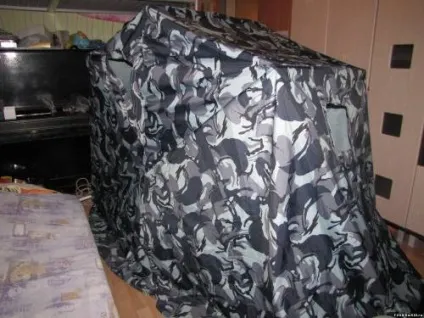

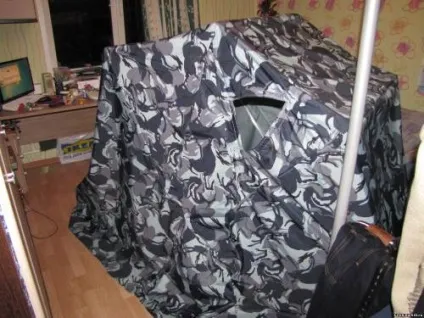

У підсумку все вийшло ... Санки, ящик, стільчик, столик, намет: мобільного рибалки - п'ять в одному, своїми руками в похідному режимі ...

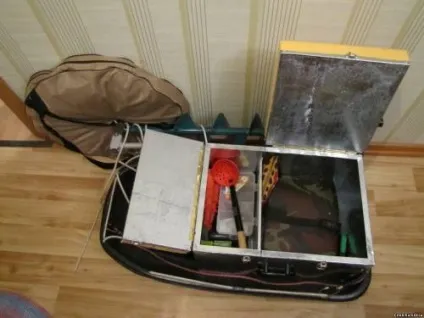

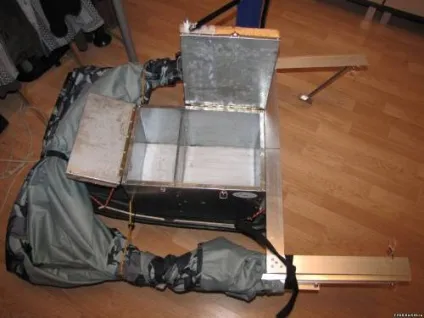

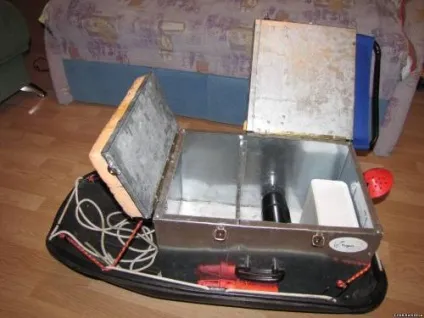

Відкриті ємності ящика ...

Так весь комплект переноситься.

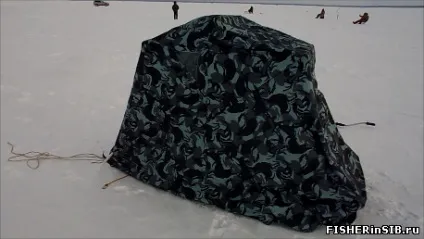

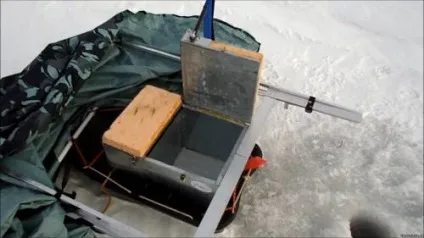

Далі фото в робочому стані на рибалці ...

P.S. Зараз працюю над механізації, точніше мобільності своєї конструкції ... прилаштовувати мотор ...
