саморобна мікродрель

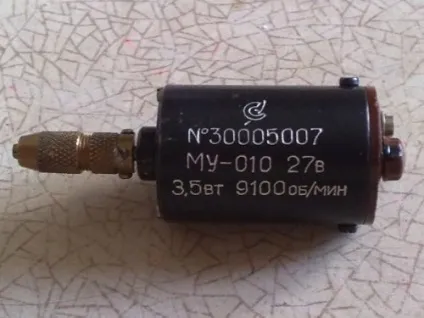

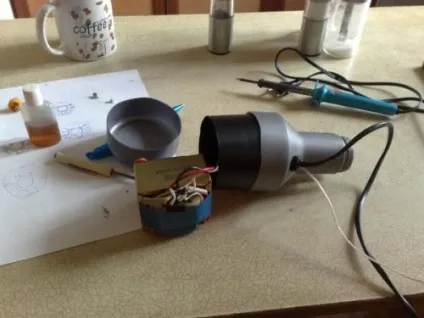

- трансформатор від якогось старого принтера; - інший всякий мотлох Було прийнято рішення почати з блоку живлення, бо без нього толку від дрилі не буде ні якого. Прямо на трансформаторі за допомогою паперових прокладок і скотча були змонтовані діодний міст і згладжують електроліти.

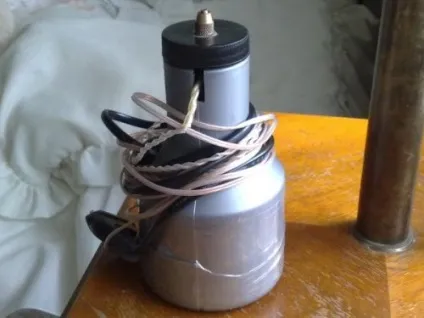

Перегріву я не боюся, тому що розрахункова потужність трансформатора і діодного моста значно перевищують можливості наявного електродвигуна, а менш габаритного трансформатора на потрібне напруження я не знайшов. З огляду на те, що я вирішив не робити фінансові вливання в цей проект, то купувати трансформатор або городити імпульсний блок живлення я не став. В якості корпусу блоку живлення були використані дві поліетиленові банки з-під тонера для лазерного принтера. Від меншою за діаметром була відрізана донна частина, в яку і був засунуть трансформатор з усією обв'язкою. Банку більшого діаметра була розрізана «по талії» - в неї якраз щільно увійшла менша банку з усіма потрохами. Провід виведені, банку зібрана назад і склеєна скотчем - зовні тепер це знову звичайна банка з-під HP-шного тонера. У шийці чудово поміщається сам електродвигун, що дуже зручно для зберігання і перенесення.

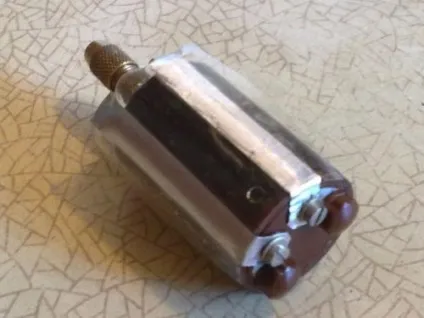

Довелося з алюмінієвої фольги вирізати тоководов і ізолювати їх скотчем.

Таким чином вся електрична розводка була виведена вниз, до валу двигуна. Там розмістилися: мікроперемикач, світлодіод (бо раптом мені стрельнула думка зробити підсвічування) від іграшкового китайського ліхтарика зі спиляною лінзою і токоогранічительний резистор.

З резистором вийшов казус - за розрахунками він повинен був бути 1Вт, але резистор такого розміру просто не вміщувався в крихітному просторі (діаметр двигуна - 3 см, навколо вала - виступає гніздо підшипника діаметром 1 і висотою 0,5 см - разом все, що я хотів, треба було вмістити в просторі, що представляє собою кільце з вище наведеними розмірами). Хто-небудь розбирав 5-ватні розривні керамічні резистори (зустрічаються в високовольтних ланцюгах комп'ютерних блоків живлення - такий собі керамічний стовпчик квадратного перетину)? Усередині стоїть одноваттнік, вклеєний в керамічний корпус, тобто посаджений, грубо кажучи, на тепловідвід. Я поступив таким же чином - полуваттний резистор приклеїв на автомобільний герметик (прекрасний теплопровідник, між іншим!) До корпусу двигуна. На завершення всього, на цю конструкцію був натягнутий контейнер від фотоплівки, в вирізане дно якого я вставив «шпиндель» від трьох-дюймової дискети (товщина металу цієї кругляшки значно менше, ніж товщина поліетиленового денця, а мені довелося боротися за кожен кубічний міліметр), з боків - отвір для проводу і вирізана з шматочка пластмаси кнопка включення.

Контейнер сідає в натяг, плюс зверху через нього проходять гвинти кріплення колекторної кришки, тому ніякого додаткового кріплення «корпусу» не знадобилося. Габарити мікроперемикача також не дозволяють йому ворушитися всередині корпусу - і його теж не довелося якось спеціально кріпити. До речі, з ним я все-таки мало не пролетів - через необережність зламав саму кнопку. Так як іншого такого ж я не знайшов, довелося, озброївшись лупою, голкою і суперклеєм, відновити стару (благо, я знайшов уламок). Випробування пристрою пройшли на триразове «УРА. ». Так само замість свердел були встановлені зуболікарські бори - і мікродрель показала себе як дуже не погано гравіювання машинка.

Мораль цієї статті. Чи не витративши ні копійки, мені вдалося зробити повністю задовольняє мене як по зручності, так і за характеристиками, корисну приблуду в господарстві. Ліхтарик, правда, скоріше данина моді, ніж необхідність. Якщо в мої загребущі руки попадеться більш потужний двигун, буду обдумувати дриль з обдувом робочого місця ...

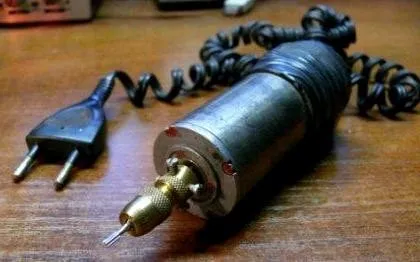

мій варіант служив вірою і правдою 7 років. движок від самонавідною супутникової антени, 24 вольта, блок живлення сам намотував, верхня частина з перемикачем "викл" і "реверс" зібрана в банку від гуаші, ідеально з легкої притиранням підійшла до цього движку. незамінний помічник для Радіоелектронщики. я їм навіть сталеві плити свердлив товщиною 8 мм. а недавно купив дремель ..))) і забув про дідка. згадав, дивлячись цю статтю.

В догонку - що-небудь серйозне (або чим-небудь серйозним) свердлити, і вже, тим більше, пиляти, цим девайсом не вдасться - занадто слабкий движок. Так що дремель це - не заміна :)

Робилося для свердління друкованих плат. А так - дуже добре годиться для тих випадків, коли треба продірявити щось точно і не зламавши тонесенькі свердло. Вчора творив "музику вітру" зі старих светобарабанов від лазерников - цієї дрилем зі свердлом 0,5 робив вушка для ниток (фотку додавати не буду, бо поки все це ще зовсім не закінчене). Борами вигризав в дерев'яній лінійці гніздо для потрухів флешки (знову-таки, без фото, бо після року бездоганної роботи флешку довелося розкрити унаслідок обриву самої мікросхеми пам'яті, після ремонту руки ніяк до корпусу не дійдуть - ниткою обмотаний).
