Самохід лічильника електроенергії

Привіт, шановні Новомосковсктелі і гості сайту «Нотатки електрика».

В одній зі своїх статей я розповідав Вам про несправність, коли на фідері була навантаження близько 400 (А), диск трифазного індукційного лічильника САЗУ-І670М обертався, але при цьому показання лічильного механізму протягом декількох діб взагалі не змінювалися.

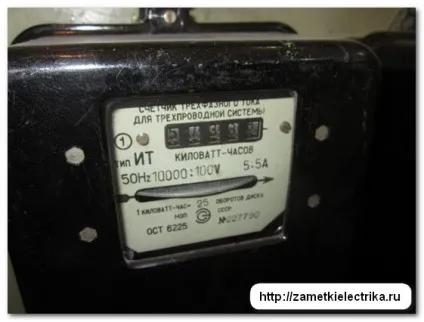

Але сьогодні я хотів би розповісти Вам про дуже схожу ситуацію, тільки з точністю до навпаки. Загалом, на високовольтному фідері немає навантаження (фідер відключений - струм дорівнює нулю), але при цьому диск трифазного індукційного лічильника ІТ повільно, але впевнено обертається.

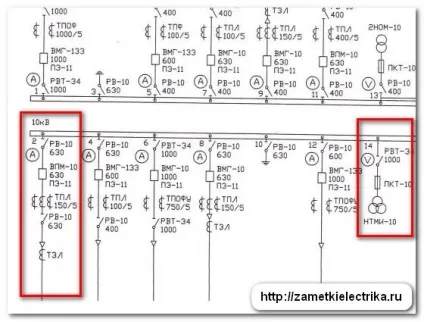

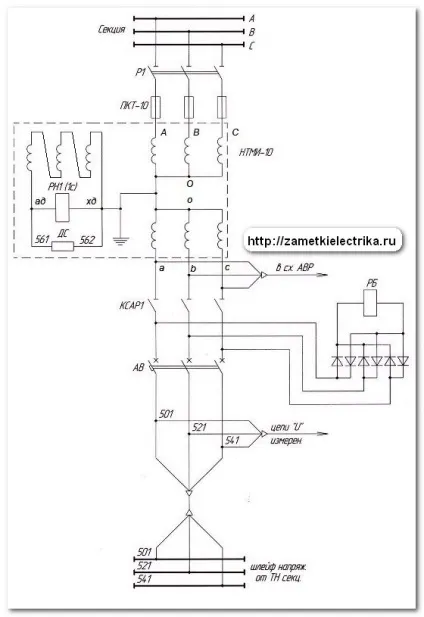

Щоб Ви представляли про що йде мова, розміщу нижче фрагмент однолінійної принципової схеми і вкажу на ній наш фідер, а також вимірювальний трансформатор напруги НТМИ-10. до якого підключені лічильники електроенергії всіх фідерів даної секції збірних шин. Тип осередки - КСВ, клас напруги - 10 (кВ).

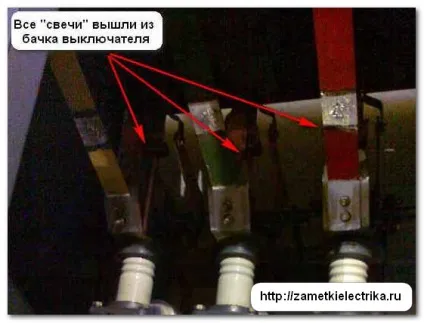

Вторинна напруга 100 (В) з обмоток лічильника не знято, а ось сам фідер відключений. Це чітко видно по положенню свічок масляного вимикача ВПМ-10, по зеленому прапорця електромагнітного приводу ПЕ-11, а також щитового амперметрі Е30.

Зверніть увагу, що на осередку встановлені ті самі світлодіодні лампи СКЛ. про переваги і недоліки яких я не так давно Вам розповідав в одній зі своїх статей.

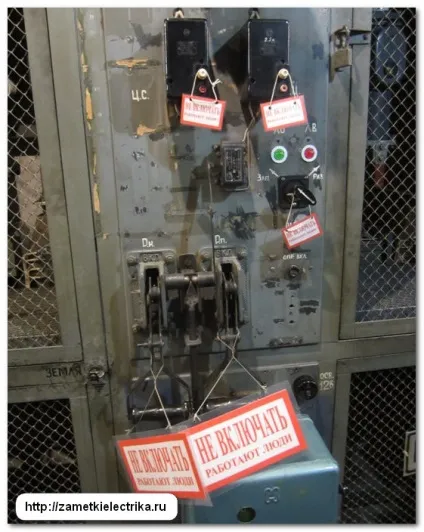

Як бачите, на відключеному фідері виконані всі технічні заходи, згідно Правил з охорони праці при експлуатації електроустановок (скачати ПОТЕУ з останніми внесеними змінами), тобто вироблено відключення високовольтного масляного вимикача ВПМ-10, вжито заходів, що перешкоджають подачі напруги на місце проведення робіт в наслідок помилкового чи самовільного його включення (відключені шинний і кабельний роз'єднувачі, автомати оперативних ланцюгів і ланцюгів соленоїдів), на приводах роз'єднувачів і ключі керування приводом масляного вимикача вивішені забороняють плакати «Не вмикати! Працюють люди ».

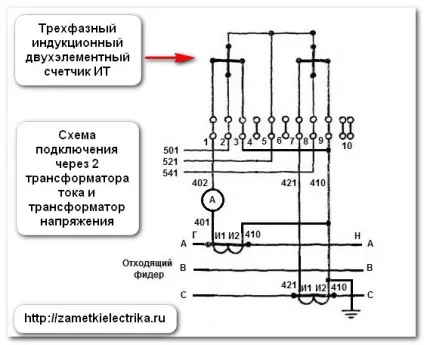

Ось схема підключення нашого індукційного трифазного електролічильника ІТ через два трансформатора струму ТПЛ-10 і один трансформатор напруги НТМИ-10.

Якщо лічильник знаходиться під напругою в межах від 80% до 110% від номінального, а струм в ланцюзі дорівнює нулю (фідер відключений), але при цьому диск лічильника робить більш, ніж один оборот, то таке явище називається самоходом. При таких умовах самохід повинен бути відсутнім, що чітко зазначено в паспорті на трифазні індукційні лічильники.

Таким чином, перевірити самохід індукційного лічильника досить просто. Вимкніть все навантаження (струм), але при цьому залиште обмотки лічильника під напругою. А тепер спостерігайте за обертанням диска.

Дане явище також можна віднести і до електронних лічильників.

Самохід у них можна визначити декількома способами.

Перший спосіб очевидний - це по зміні показань при повністю відключеному навантаженні (струмі).

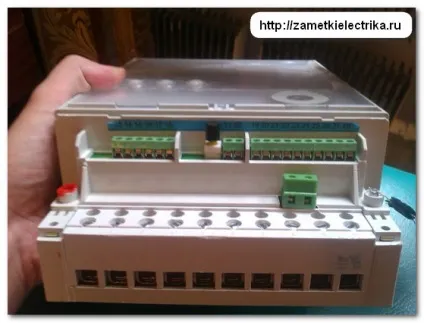

Другий спосіб - трохи складніше і його застосовують, в основному, при перевірці лічильників. До випробувального виходу лічильника необхідно підключити світлодіодні індикатори.

Для розглянутого вище лічильника ПСЧ-4ТМ.05М.01 світлодіоди АЛ307БМ підключаються через резистори С2-33Н-0,25-1 (кОм) до випробувальних виходів наступним чином.

Перевірку проводять за активної і реактивної енергії обох напрямків.

Подають на лічильник напруга, рівне 1,15 від номінального і включають секундомір. Як тільки пройде перший імпульс (загориться світлодіод) - фіксують час. Так ось це виміряний час має бути більше часу, розрахованого за формулою:

• k - число імпульсів випробувального виходу на 1 кВт · год, імп / кВт · год
• Uном - номінальна напруга, В
• Iмакс - максимальний струм, А

Якщо перший імпульс пройшов за часом раніше, ніж було розраховано за формулою, то це вважається самоходом.

Деякі виробники в своїх інструкціях (паспортах) вже розміщують готові таблиці з даними за часом для певних типів лічильників, що трохи полегшує визначення самоходу.

До речі, представлена ​​вище формула відноситься і до лічильників інших торгових марок, таких як, Енергоміра, Меркурій і т.п.

Визначити самохід у лічильників електричної енергії, та й не тільки самохід, а й похибка вимірювань споживаної електроенергії, можна шляхом установки контрольного (справного і повіреного) лічильника до цього ж приєднання (фідера).

Що робити, якщо Ви виявили самохід електролічильника ?!

Ось, наприклад, є у Вас дача. Приїжджаєте Ви туди тільки по вихідним. Після вихідних відключаєте всі відходять групові автомати і їдете (а хтось навіть і зовсім нічого не відключає).

Повернувшись, виявляєте, що без Вашої присутності лічильник намотав зайві кіловати-годин. хоча нікого в хаті не було і всі прилади були відключені від мережі. Якщо немає «лівих» сторонніх підключень і за час Вашої відсутності дійсно нікого не було в будинку, то можна сміливо робити висновок про те, що у Вашого лічильника є самохід.

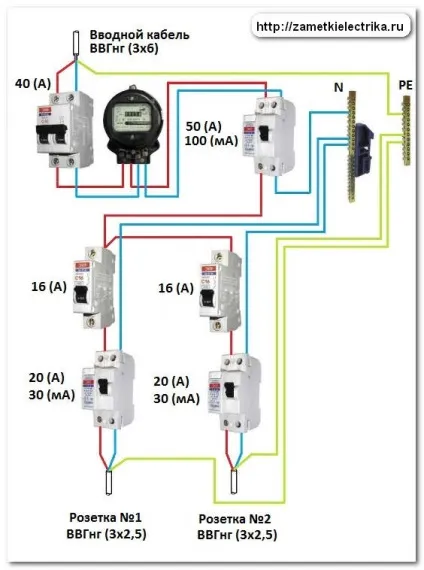

Порада! Якщо дозволяє можливість, то при тривалій відсутності відключайте не тільки групові автомати, але і вступної автомат, щоб лічильник не знаходився під напругою.

При виявленні самоходу у лічильника електричної енергії, його необхідно замінити, тому що це призводить до підвищених показаннями і, відповідно, до необґрунтованих фінансових витрат.

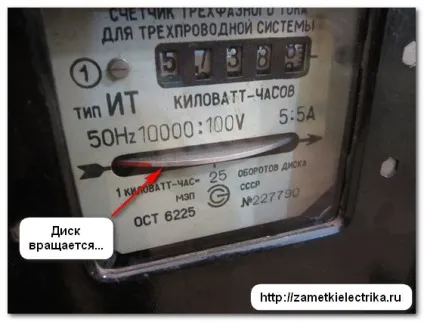

Ось навіть подивіться на мій приклад. Поки я перебував на підстанції (приблизно 15-20 хвилин), диск лічильника зробив близько 3-4 оборотів. Якщо придивіться на шкалу, то побачите, що 25 таких оборотів становить 1 кВт · год спожитої електроенергії.

Нагадаю Вам про те, що лічильник в моєму прикладі підключений через трансформатор напруги 10000/100 (В) і трансформатори струму 150/5, а значить його свідчення ще потрібно множити на розрахунковий коефіцієнт 3000. Скільки ж він так на «самохід» за цілий день , тиждень або місяць? Вийде дуже пристойна сума!

Чому ж при виявленні самоходу у електролічильника я рекомендую відразу ж виробляти його заміну ?!

Судіть самі! При самоході лічильника спочатку необхідно знайти причину самоходу і зробити подальший ремонт. Потім лічильнику необхідно зробити державну повірку і тільки після цього його можна назад вводити в роботу. Природно, що витрати на пошук несправності, ремонт та повірку (а також зняття і установку, якщо будете це виконувати не своїми силами) будете нести тільки Ви. Поспішу Вас порадувати, що сума вийде співмірна, а то і більше, ніж вартість нового лічильника. До того ж не факт, що лічильник взагалі зможуть відремонтувати або ж після ремонту він може не пройти державну повірку, а адже гроші в будь-якому випадку необхідно буде заплатити!

Ось тому при виявленні явища самоходу я всім і завжди рекомендую купувати відразу новий прилад обліку.

Повідомляти енергомережі, що плануєте робити заміну електролічильника. Можливо, що на зрив пломби приїде інспектор, можливо, що й ні - в кожному конкретному випадку буває по-різному. Проводьте заміну лічильника і знову запрошуєте інспектора для перевірки схеми, опломбування приладу обліку та складання акта (див. Зразок). Все це «задоволення» ляже виключно на Ваш фінансовий рахунок.

Вітаю!
У приватному будинку встановлений індукційний однофазний лічильник. Неодноразово спостерігав, що під незначним навантаженням (0,5 кВт) диск лічильника зупиняється, іноді обертається в зворотному напрямку. На відстані 70м. знаходиться трансформаторний кіоск 10 / 0,4 кВ, нейтральний провід відсутній, замість нього - заземлення.
Нещодавно ел.сеті за власною ініціативою встановили електронний лічильник марки МІРтек. Як Ви вважаєте, чи не вийде з ладу встановлений лічильник при проходженні ел.тока в зворотному напрямку - від нуля до фази? І що є причиною описаного мною явища?
Завчасно дякую за відповідь.

Добрий день. Скажіть будь ласка, в новому будинку, щойно збудованому повинні відразу лічильники перевіряти, щоб вони були виправлені.
А як самим перевірити самохід, рубильники знаходяться в квартирі, а лічильник в під'їзді. Треба просто відключити всі рубильники і буде видно? А чи треба в під'їзді відключати основний рубильник щоб було видно чи є самохід? Заздалегідь дякую.

Вимикайте там, де зручно, все, але тільки ті, що ПІСЛЯ лічильника. Якщо відключіть ДО, нічого не побачите.
Новий лічильник повинен бути новим і з діючої повіркою.

Добрий вечір.
Лічильник альфа 1140 (3х230), підключений через ТТ, на одній з фаз після ТТ напруга 110В, поганий контакт. Це буде недооблік по одній з фаз або там еталонне напруга 230 В, яке множиться на струм, незалежно від напруги живлення?
