Зносостійка листова сталь hardox в гірничодобувній промисловості
На обладнання, що працює в гірничодобувній промисловості, часто виявляється різне несприятливий вплив, що приводить до його зносу і руйнування - стирання, ударів, деформація і т.п. Для подолання такого впливу обладнання повинно бути виготовлено зі спеціального матеріалу. Такий матеріал - міцну зносостійку сталь марки HARDOX випускає Шведська компанія SSAB Oxelosund AB
HARDOX - сімейство марок надтвердих сталей, що володіють високою стійкістю до зносу, однаковою по всій товщині листа. В даний час випускаються марки - HARDOX 400, 450, 500 і 600. Індекс показує величину твердості даної марки стали по Бринелю (HBW).
HARDOX є низьколеговану сталь. Типовий хімічний склад, наприклад, для марки HARDOX 400 (товщина листа - 30 мм): С = 0.16%, Si = 0.32%, Мп = 1.3%, Сг = 0.60%, В = 0.002%.
Чому для виготовлення зносостійких вузлів необхідний HARDOX?
Зносостійка сталь HARDOX була спеціально створена для того, щоб протистояти сильному зносу. Фактичний ресурс товстолистової сталі залежить від твердості матеріалу, що контактує з листом, а також від типу зносу.
При роботі з гірськими породами обладнання зазвичай піддається зношується впливу декількох типів - знос при терті і ударі, часто в сметані з сильною деформацією. Різні умови зносу зазвичай вимагають використання матеріалів з різним складом і властивостями. Так, керамічні деталі, що зношуються відрізняються чудовим опором зносу при терті ковзання, але зовсім не підходить в умовах зносу при ударі. Гума і марганцовистого сталь протистоять зносу лише за умови, що частинки матеріалу соударяются з зносостійкого поверхнею під прямим кутом, в той час як їх опір зносу при терті ковзання незадовільно. Зношуються з чавуну витримують знос при терті ковзання і помірний знос при ударі.
Зносостійкі листи зі сталі HARDOX з твердістю по Бринелю 400-600 здатні витримувати більшість типів зносу.

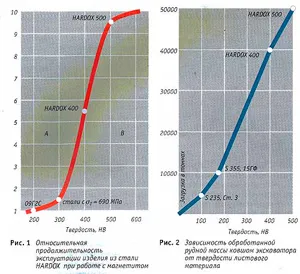

На рис. 1 представлений відносний термін служби вироби зі сталі HARDOX при роботі з магнетитом.
З графіка видно, що зносостійкий лист піддається двом типам зносу. В області А, тверді мінерали в оброблюваної породі можуть виривати мікроскопічні шматочки з листа (виривали знос). Після цього поверхню листа стає не настільки твердою, щоб довго витримувати такий агресивний тип зносу.
В області В опрацьований мінерал не настільки твердий, щоб виривати шматочки з листа. В цьому випадку лист піддається тільки "мнеться" зносу. Подібне повторюється м'яття поступово призводить до відриву ділянок металу від поверхні листа. Такий менш агресивний тип зносу відомий як деформаційний знос.
Лист піддається "вириває" більш агресивного зносу коли відношення твердості листового металу до твердості оброблюваного матеріалу не перевищує 0.6. Якщо це співвідношення більше 0.6, знос листа має "мнеться" характер. Таким чином, знос вироби, виготовленого зі сталі HARDОХ 400 (твердість 420 HV), буде йти по "мнеться" варіанту при роботі з матеріалами, твердість яких не перевищує 700 HV. Це - магнетит, м'який польовий шпат і ін. Для HARDОХ 500 такими матеріалами є твердий польовий шпат, базальт, доменний шлак і інші матеріали з твердістю не вище 850 HV.
Крива на вищенаведеному графіку демонструє зростання терміну служби вироби зі збільшенням твердості листового металу. Зверніть увагу на те, що сильне зростання кривої свідчить про те, що опрацьований матеріал більше не здатний відривати шматочки від поверхні пластини.
При такому типі зносу термін служби HARDОХ приблизно в п'ять разів більше, ніж у звичайної високоміцної конструкційної сталі.
Графік був побудований на підставі даних, отриманих в ході польових випробувань.
Стосовно до конкретного виробу (ківш навантажувача, що працює на навантаження залізної руди в кар'єрі) залежність строку служби від твердості матеріалу, з якого виготовлений ківш, представлена на рис.2.
Використання при виробництві стали HARDОХ чистих вихідних матеріалів і невелика кількість домішок, що потрапляють в сталь в ході отримання готового прокату, дають можливість поєднувати високу твердість сталі з високою ударною в'язкістю, в т.ч. при низьких температурах. По міцності сталь HARDОХ перевершує інші зварюються сталі, а за значенням ударної в'язкості можна порівняти зі звичайними конструкційними сталями. Так, сталь марки HARDOX 400 має при t = -40 ° С гарантоване значення уд. в'язкості> 30 J / см 2 (зразок з V-подібним надрізом). Типове значення межі міцності стали HARDOX 400 становить 1250 МПа, межі текучості - 1000 МПа, відносне подовження - 15%, відносне звуження - 63%.
При цьому зварювання листів, наприклад, HARDOX 400, товщиною 20 мм може бути здійснена без попереднього нагрівання при кімнатній температурі.
